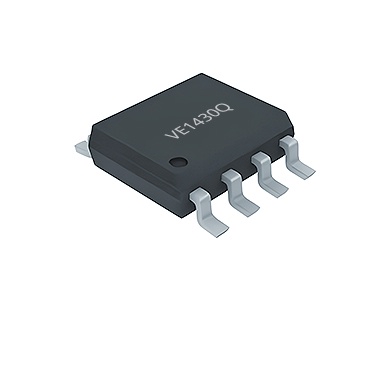

VE1430Q1BA3R33

产品分类: LDO稳压器
产品描述: 40V 300mA ⾼压低静态电流线性稳压器,40V 305mA ?压低静态电流线性稳压器
供应商型号: VE1430Q1BA3R33 MSOP8
供应商: 国内现货
标准整包数: 4000
SEMIMENT/上海赛卓电子 LDO稳压器 VE1430Q1BA3R33

VE1430Q1BA3R33概述

    VE1430Q 高压宽输入范围线性稳压器技术手册

    1. 产品简介


    VE1430Q 是一款高电压宽输入范围、低压差、低静态电流的线性稳压器。其主要功能是为微控制器 (MCU) 和控制器局域网 (CAN) 收发器等常开式组件供电。这款稳压器支持宽范围输入电压,从 3V 到 40V,非常适合汽车和工业应用,尤其是那些需要在极端条件下稳定工作的设备。此外,VE1430Q 还具备多种输出电压版本,包括固定的 3.3V 和 5.0V,以及可调节输出电压版本,能够满足不同应用场景的需求。

    2. 技术参数


    - 输入电压范围:3V 至 40V
    - 静态电源电流:8µA
    - 输出电流:最高 300mA
    - 过温保护:±2% 精度
    - 固定输出电压:3.3V, 5V
    - 可调节输出电压:1.25V 至 24V
    - 输出电压精度:±2%
    - 输出电压稳定性:在不同的负载和输入电压变化下保持稳定
    - 静态电源电流:在轻负载条件下的静态电流仅有 8µA
    - 最大电流限制:防止输出短路、过载和过热情况
    - 电源正常指示功能 (PG):在输出电压达到稳定状态时提供指示
    - 封装类型:SOIC8-EP, MSOP8-EP, SOT223

    3. 产品特点和优势


    - 高压宽输入范围:适应广泛的输入电压需求,从 3V 至 40V。
    - 低静态电流:在轻负载条件下仅为 8µA,适用于超低功耗微控制器。
    - 多输出电压版本:提供固定输出电压和可调节输出电压,灵活应对不同应用需求。
    - 全面保护功能:包括热关闭 (TSD)、限流故障保护和短路保护。
    - 紧凑封装:支持多种封装类型,适用于不同的电路板设计需求。
    - 高可靠性:通过汽车等级 AEC-Q100 Grade1 验证,确保在极端环境下仍能可靠运行。

    4. 应用案例和使用建议


    应用案例:
    - 汽车和工业应用:VE1430Q 在汽车和工业设备中的广泛应用,例如为微控制器供电,保障系统稳定运行。
    - 电池供电设备:由于其低静态电流特性,适合用于电池供电设备,延长电池寿命。
    - 医学影像设备:为高精度医疗设备供电,保证稳定的输出电压。
    使用建议:
    - 正确连接反馈电阻:选择合适的反馈电阻(R1 和 R2),根据所需的输出电压进行精确设置。
    - 合理布局 PCB:采用高效的 PCB 布局原则,确保良好的调节、抑制纹波、瞬态响应和热性能。
    - 适当选择电容器:输入电容(CIN)和输出电容(COUT)的选择对系统的稳定性和响应速度至关重要。

    5. 兼容性和支持


    VE1430Q 具有广泛的兼容性,适用于各种汽车和工业应用。此外,制造商还提供了详细的文档和支持服务,包括电路板布局指南和常见问题解答,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何确定正确的输出电压?
    - 解决方案:使用反馈电阻(R1 和 R2)按照制造商提供的公式进行计算,以获得所需的输出电压。

    - 问题:如何避免反向电压问题?
    - 解决方案:在输入端放置一个外部二极管,以防止输出电压高于输入电压时产生反向电流。

    - 问题:如何测试输出电压的准确性?
    - 解决方案:使用万用表或其他测量工具,对输出电压进行实际测量,并与理论值进行比较,确保其符合预期。

    7. 总结和推荐


    综上所述,VE1430Q 是一款功能强大且可靠的线性稳压器,适用于广泛的工业和汽车应用。其宽输入电压范围、低静态电流、多输出电压版本以及全面的保护功能使其在市场上具有很强的竞争力。我们强烈推荐这款产品给需要高可靠性和稳定性的用户。
    该产品手册详细介绍了 VE1430Q 的技术规格、应用领域以及使用方法,为用户提供了一个全面的技术参考。希望本篇综述能够帮助您更好地了解和应用这一优秀的线性稳压器。

VE1430Q1BA3R33参数

参数
稳压器数量 -
线路调节 -
输出类型 -
最大输出电压 -
最小输出电压 -
Iq-静态电流 -
最大压差@电流 -
输出电流 -
纹波抑制-PSRR -
最小输入电压 -
极性 -
最大输入电压 -
负载调节 -
通用封装 MSOP-8

VE1430Q1BA3R33厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海,并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

VE1430Q1BA3R33数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 LDO稳压器 SEMIMENT/上海赛卓电子 VE1430Q1BA3R33 VE1430Q1BA3R33数据手册

VE1430Q1BA3R33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 1.0656
8000+ ¥ 1.0478
40000+ ¥ 1.0212
库存: 40000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 4262.4
直接购买
加入购物车
