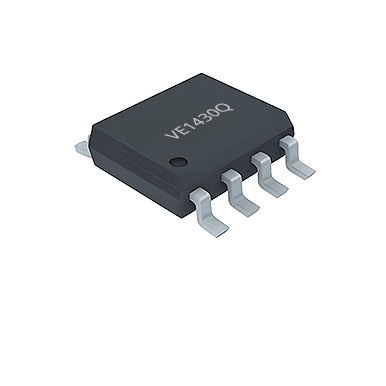

VE1430Q1VA1RADJ

产品分类: LDO稳压器
产品描述: 40V 300mA ⾼压低静态电流线性稳压器,40V 302mA ?压低静态电流线性稳压器
供应商型号: VE1430Q1VA1RADJ SOIC8
供应商: 国内现货
标准整包数: 4000
SEMIMENT/上海赛卓电子 LDO稳压器 VE1430Q1VA1RADJ

VE1430Q1VA1RADJ概述

    VE1430Q 高压宽输入范围低压差线性稳压器技术手册

    1. 产品简介


    VE1430Q 是一款高可靠性的高压宽输入范围、低压差、低静态电流的线性稳压器。适用于各种汽车和工业应用,特别是在电池供电设备和超低功耗微控制器中表现尤为出色。主要功能包括稳定可靠的输出电压调节、多种输出电压选项以及多重保护机制。

    2. 技术参数


    技术规格和性能参数:
    - 输入电压范围: 3V 至 40V
    - 固定输出电压版本: 3.3V, 5.0V
    - 可调输出电压版本: 1.25V 至 24V
    - 最大输出电流: 300mA
    - 最大静态电流: 8µA (稳态)
    - 热关断温度: 165°C
    - 过流保护: 310mA (折返式电流限制)
    - 短路保护电流: 220mA (典型值)
    - 电源正常指示延迟时间: 可调 (公式推算)
    - 输出电压精度: ±2%
    - 反馈电压: 1.25V
    - 封装类型: SOIC8-EP, MSOP8-EP, SOT223
    电气特性:
    - 输入电压范围: 3V 至 40V
    - 功率上电复位电压阈值: 2.78V
    - 输出电压范围: 1.25V 至 24V
    - 静态电流: 8µA (稳态)
    - 过温输出精度: ±2%
    - 输出电压精度: 3.3V: ±0.196V, 5V: ±0.1V
    - 输出电流限制: 310mA
    - 短路电流限制: 220mA (典型值)

    3. 产品特点和优势


    特点:
    - 宽输入范围: 支持 3V 至 40V 输入电压
    - 低静态电流: 仅 8µA,适用于超低功耗设计
    - 多输出电压选项: 固定输出 3.3V, 5V 和可调输出 1.25V 至 24V
    - 多功能电源保护: 热保护、过流保护和短路保护
    - 高精度反馈: 1.25V 反馈电压,用于设置输出电压
    - 灵活配置: 通过外部反馈电阻分压器可实现输出电压调整
    优势:
    - 适用于各种复杂应用: 适合在汽车和工业环境中稳定运行
    - 高可靠性: 经过严格的温度测试,能够承受-40°C至125°C的工作温度
    - 低功耗设计: 优秀的低静态电流特性,降低了整体功耗

    4. 应用案例和使用建议


    典型应用:
    - 汽车应用: 用于为微控制器、CAN收发器等组件供电
    - 工业设备: 适用于需要高压输入和稳定输出的工业控制系统
    - 医疗设备: 适用于医学影像设备中的电源管理
    使用建议:
    - 输出电压设置: 使用外部反馈电阻分压器精确设置输出电压
    - 输入电容选择: 选择合适的瓷片电容(1µF 至 10µF)提高线路瞬态响应
    - 热保护: 确保良好的散热,将地和 EPAD 热焊盘连接到接地平面
    实际使用场景:
    - 在汽车电子系统中,VE1430Q 可用于为 CAN总线节点、传感器和其他低功耗模块供电。通过灵活的输出电压设置和多种保护机制,能够确保系统在各种恶劣环境下可靠运行。

    5. 兼容性和支持


    - 封装兼容性: 提供多种封装形式(SOIC8-EP, MSOP8-EP, SOT223)
    - 制造商支持: 伏芯微提供相关技术支持和文档资源,帮助客户更好地理解和使用该产品

    6. 常见问题与解决方案


    常见问题:
    - 输出电压不稳定: 检查输入电压是否超出范围,调整外部反馈电阻分压器
    - 无法正常启动: 检查 EN 引脚的连接是否正确
    - 输出电流不足: 检查外部输入电容是否符合要求
    解决方案:
    - 电压不稳定: 确认输入电压是否在规定范围内,检查外部反馈电阻分压器的阻值
    - 无法启动: 检查 EN 引脚是否正确连接到输入电压,确保阈值电压符合要求
    - 电流不足: 确认外部输入电容容量,尝试增加电容值或更换更高容量的电容

    7. 总结和推荐


    综合评估:
    VE1430Q 是一款高性能的高压宽输入范围线性稳压器,具备宽输入范围、低静态电流、多种输出电压选项以及强大的保护机制。它在汽车和工业应用中表现出色,特别适合超低功耗微控制器的供电需求。产品经过严格的温度测试和认证,确保在各种恶劣环境下稳定运行。
    推荐使用:
    鉴于 VE1430Q 的高可靠性、低功耗特性和广泛的应用场景,我们强烈推荐在需要高压输入和稳定输出的汽车和工业电子系统中使用该产品。如果您需要针对特定应用进行详细咨询或定制化解决方案,请联系伏芯微技术支持团队。

VE1430Q1VA1RADJ参数

参数
最大压差@电流 -
输出电流 -
极性 -
最大输入电压 -
最大输出电压 -
稳压器数量 -
线路调节 -
输出类型 -
负载调节 -
Iq-静态电流 -
最小输入电压 -
最小输出电压 -
纹波抑制-PSRR -
通用封装 SOIC-8
