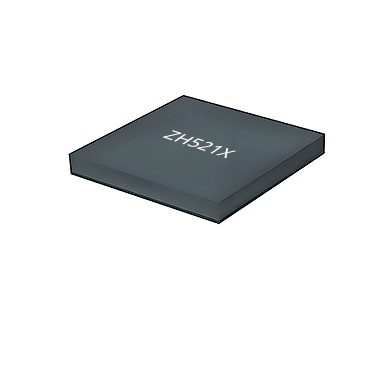

ZH5212BJV

产品分类: 微控制器(MCU)
产品描述: MCU,
供应商型号: ZH5212BJV QFN32/ESSOP28
供应商: 国内现货
标准整包数: 3000
SEMIMENT/上海赛卓电子 微控制器(MCU) ZH5212BJV

ZH5212BJV概述

    ZH521X 产品技术手册解读

    1. 产品简介


    产品类型:
    ZH521X 是一款高性能、多功能的32位MCU芯片,专为电机控制设计。该系列包含三种型号:ZH5210、ZH5212 和 ZH5213,分别适用于不同功率需求的应用场合。
    主要功能:
    - 高速运算能力:支持96MHz主频,内置单周期32位乘法器,集成CORDIC运算协处理器和除法器。
    - 丰富的外围设备:集成了多个定时器、PWM模块、ADC、DAC等,支持多种通信接口如SPI、I2C和UART。
    - 宽工作电压范围:2.8V至5.5V,适合广泛的电源条件。
    - 优秀的电机控制功能:集成PWM频率和占空比检测模块,支持正交编码检测。
    应用领域:
    广泛应用于通用电机控制、伺服系统、风扇、水泵、压缩机、电动工具等领域。

    2. 技术参数


    - 工作电压范围: 2.8V~5.5V
    - 主频: 96MHz
    - 存储器:
    - 32K字节Flash
    - 4K字节RAM
    - GPIO数量: 32个高速GPIO
    - 工作温度范围: -40℃~125℃
    - 电气特性:
    - 最大额定电压5.5V
    - 电源管理支持低功耗模式,最低待机电流小于5μA
    - 其他特性:
    - 集成PLL,支持最高96MHz频率
    - 内置温度传感器
    - 集成LDO和电源监测电路

    3. 产品特点和优势


    独特功能和优势:
    - 高速计算能力: 96MHz主频加上单周期乘法器,提供快速响应和高效率的运算能力。
    - 丰富的接口和功能: 多种通信接口,集成PWM和ADC等,满足各种应用场景的需求。
    - 灵活的配置和调试: 支持在线调试和编程,便于开发和维护。
    - 宽泛的工作条件: 宽泛的工作电压范围和工作温度范围,适应不同的使用环境。
    - 低功耗设计: 多种低功耗模式,延长电池寿命。

    4. 应用案例和使用建议


    应用案例:
    - 伺服控制系统: 利用其高性能的PWM模块和精确的正交编码检测,实现精准的位置控制。
    - 风扇和水泵: 高效的电源管理和丰富的接口使得它易于集成到现有的系统中,简化设计。
    - 电动工具: 其高精度的PWM占空比检测和稳定的温度传感器使其在恶劣环境下也能稳定运行。
    使用建议:
    - 在设计时考虑其低功耗模式,特别是在电池供电的应用中。
    - 注意其引脚定义,确保正确连接,特别是对于PWM模块的使用。
    - 开发过程中充分利用其在线调试功能,提高开发效率。

    5. 兼容性和支持


    兼容性:
    - 引脚兼容性: 不同型号之间部分引脚具有一定的兼容性,但具体细节需根据具体应用进行选择。
    - 软件兼容性: 支持多种通信协议,可以轻松集成到现有的系统中。
    支持和服务:
    - 浙江英能电子科技有限公司提供详尽的技术文档和快速的客户支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    常见问题及解决方法:
    | 问题 | 解决方案 |

    | 无法启动 | 检查电源连接,确保电源电压符合要求。 |
    | 通信中断 | 检查通信线路是否连接正确,尝试重新配置波特率。 |
    | PWM不稳定 | 调整PWM频率和占空比,检查电源供应是否稳定。 |

    7. 总结和推荐


    总结:
    ZH521X 系列MCU凭借其强大的运算能力和丰富的接口功能,在电机控制领域展现出显著的优势。其宽工作电压范围和优良的温度适应性,使它能够在各种环境中稳定运行。此外,浙江英能电子科技有限公司提供的技术支持也为其市场竞争力提供了有力保障。
    推荐:
    综上所述,推荐对电机控制、伺服系统以及需要高精度PWM和ADC应用的用户选用ZH521X系列产品。它的高性能和多样的功能使其成为众多应用场景的理想选择。

ZH5212BJV参数

参数
最小工作供电电压 -
最大时钟频率 -
程序存储器类型 -
接口类型 -
速度 -
数据转换器 -
RAM大小 -
内核数 -
最大工作供电电压 -
外设 -
I/O数量 -
核心处理器 -
程序存储器大小 -
振荡器类型 -
电压-电源(Vcc/Vdd) -
EEPROM大小 -
数据总线宽度 -

ZH5212BJV厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海,并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH5212BJV数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 微控制器(MCU) SEMIMENT/上海赛卓电子 ZH5212BJV ZH5212BJV数据手册

ZH5212BJV封装设计

查看详情并下载
Symbol
Footprint
3D Model
