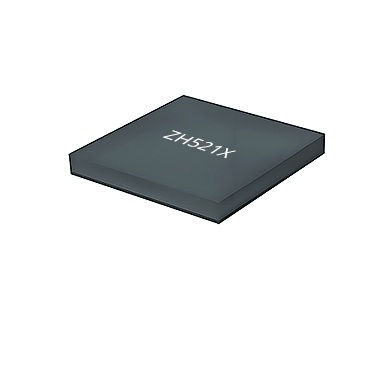

ZH5213N4

产品分类: 微控制器(MCU)
产品描述: MCU,
供应商型号: ZH5213N4 QFN48/QFN40
供应商: 国内现货
标准整包数: 3000
SEMIMENT/上海赛卓电子 微控制器(MCU) ZH5213N4

ZH5213N4概述

    ZH521X 系列电子元器件技术手册解析

    产品简介


    ZH521X 是由浙江英能电子科技有限公司推出的一系列高性能、高集成度的 32 位微控制器(MCU),专为电机控制和复杂嵌入式应用设计。该系列产品集成了丰富的外设资源,包括多路 PWM 生成器、编码器检测器、高精度 ADC 和 DAC 等,适用于通用电机控制、伺服系统、工业自动化设备及电动工具等领域。其单周期 32 位乘法器和强大的数学协处理器使得 ZH521X 在实时计算任务中表现出色,是工业控制领域的理想选择。

    技术参数


    以下为 ZH521X 系列的主要技术规格:
    - 工作电压:2.8V 至 5.5V
    - 工作温度范围:-40℃ 至 +125℃
    - 主频:高达 96MHz(支持 PLL 倍频至 96MHz ±1%)
    - 存储器:
    - 32K 字节 FLASH
    - 4K 字节 SRAM
    - 外设模块:
    - 集成 3 路互补 PWM 输出,带死区和故障保护功能
    - 集成正交编码器检测模块 (QEP)
    - 集成 3 个高性能模拟比较器和 3 个运算放大器
    - 集成 12 位高精度 ADC,支持同步/异步双通道采样
    - 集成 10 位数模转换器 (DAC)
    - 内置高精度低温漂 RC 振荡器
    - 低功耗模式:支持多种低功耗模式,最低待机电流小于 5μA
    - 封装类型:QFN24、QFN40、QFN48、QSOP24/TSSOP24 等

    产品特点和优势


    1. 高性能核心:采用 ARM Cortex-M0 内核,主频达 96MHz,支持快速响应需求。
    2. 丰富外设:集成多种数字和模拟外设,满足复杂的工业控制需求。
    3. 高可靠性设计:支持片内温度传感器和电源监测电路,增强系统的稳定性。
    4. 灵活的供电管理:内置 LDO 和电源监测电路,适应宽泛的工作电压范围。
    5. 集成度高:提供预驱功能(如 ZH5212 支持最高 40V 工作电压;ZH5213 支持最高 100V),简化硬件设计。
    6. 易用性:支持在线调试、在线编程和应用编程功能,提升开发效率。

    应用案例和使用建议


    ZH521X 系列广泛应用于通用电机控制、伺服系统、工业泵类设备和电动工具中。例如,在通用电机控制场景中,可利用其内置的高精度 PWM 和模拟比较器实现精确的转速和位置控制。对于伺服系统,其强大的中断处理能力和定时器模块能够有效应对复杂的闭环控制任务。
    使用建议:
    - 针对需要更高电压的应用场景(如超过 40V),建议选用 ZH5213 系列,该型号集成更高耐压等级的预驱模块。
    - 在同步控制任务中,合理配置 ADC 和定时器模块,确保数据采集与处理的高效性。

    兼容性和支持


    ZH521X 系列与主流的 I2C、SPI 和 UART 通信协议完全兼容,可轻松集成到现有系统中。浙江英能电子科技有限公司提供详尽的技术文档和支持服务,包括免费的设计工具和技术咨询,助力客户加速产品上市进程。

    常见问题与解决方案


    1. 问题:芯片启动后无法进入正常运行状态
    - 解决方案:检查电源电压是否稳定,确认复位引脚 (NRST) 正确连接并配置为上拉模式。
    2. 问题:ADC 转换结果异常
    - 解决方案:确保 ADC 输入信号在有效范围内,检查 ADC 的采样时间和触发方式配置是否正确。
    3. 问题:PWM 输出不一致
    - 解决方案:检查 PWM 输出的死区设置和互补通道配置,避免干扰现象。

    总结和推荐


    综上所述,ZH521X 系列电子元器件凭借其卓越的性能、丰富的功能集成和广泛的应用场景,已成为工业控制领域的优选解决方案。无论是入门级还是高端应用,该系列产品均能满足需求。我们强烈推荐 ZH521X 系列用于需要高集成度、高性能及多功能特性的电机控制项目中。

ZH5213N4参数

参数
程序存储器类型 -
数据总线宽度 -
振荡器类型 -
最大工作供电电压 -
RAM大小 -
外设 -
接口类型 -
电压-电源(Vcc/Vdd) -
内核数 -
程序存储器大小 -
数据转换器 -
最大时钟频率 -
I/O数量 -
速度 -
EEPROM大小 -
核心处理器 -
最小工作供电电压 -

ZH5213N4厂商介绍

赛卓电子科技(上海)股份有限公司成立于2011年,总部位于上海,并在杭州、西安、深圳、嘉善等地设有研发中心、销售中心和车规级封装厂。赛卓电子是国内最早面向汽车电子的集成电路(IC)设计公司之一,致力于为客户提供完整的车规级芯片解决方案,主要产品包括传感器芯片、电源管理芯片、电机驱动芯片及其它高性能数模混合芯片等,广泛应用于汽车电子、消费电子、工业控制等领域。

SemiMEnt公司的产品广泛应用于以下领域:
- 汽车电子:动力总成、底盘电子、车身电子、热管理系统、三电系统、智能座舱。
- 替代交通:电动二轮/三轮、无人机、农机。
- 工业和机器人:电动工具、工业电机、机器人、三表、其他。
- 智能家居:大型家电、小型家电、电动家具
- 消费电子:电脑周边、手机周边、个人护理

SemiMEnt公司的优势在于:
- 成熟完善的产品系列不断迭代、创新产品。
- 拥有车规级封装厂坐落于中国嘉善。提供车规级晶圆测试,车规级封装和车规级成品测试全流程一站式服务。
- 拥有稳固无忧的国产化供应链。

速度传感器IC
轮速传感器、变速箱传感器、凸轮轴传感器、曲轴传感器、齿轮编码器
磁性位置传感器IC
单极开关霍尔、双极开关霍尔、全极开关霍尔、双路开关霍尔、线性霍尔
电流传感器IC
可编程线性霍尔、单片式电流传感器
角度传感器IC
电感式角度传感器、磁性角度传感器
电机编码器IC
磁性电机编码器、电感式电机编码器
电机驱动IC
直流有刷电机驱动、直流无刷电机驱动、步进电机驱动、单片机MCU、其他
电源管理IC
线性稳压器LDO、开关转换器DC/DC、升压/降压控制器DC/DC、升降压控制器DC/DC
其他数模混合IC
运算放大器、接口电路

ZH5213N4数据手册

厂牌 PDF简要描述 下载
SEMIMENT/上海赛卓电子 微控制器(MCU) SEMIMENT/上海赛卓电子 ZH5213N4 ZH5213N4数据手册

ZH5213N4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.4
6000+ ¥ 2.36
30000+ ¥ 2.3
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 7200
