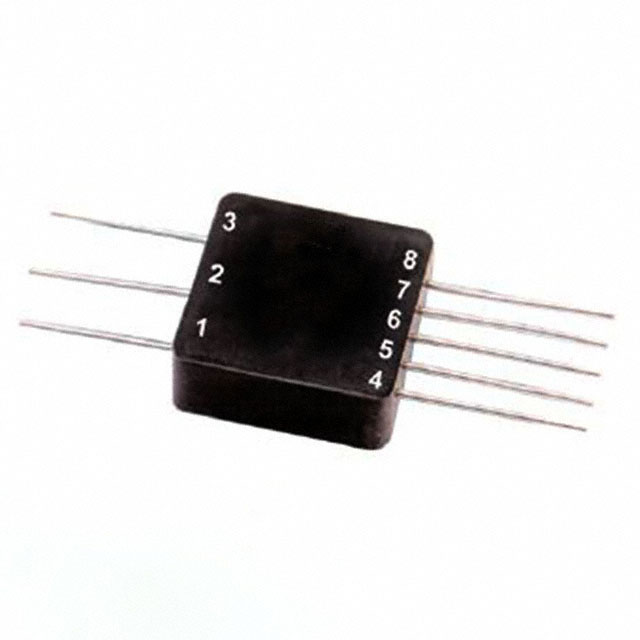

QT1553-20

产品分类: 脉冲变压器
厂牌: INRCORE
产品描述: 1:1.14 MIL-STD-1553 通孔安装 12.7mm*8.89mm*6.35mm
供应商型号: UA-QT1553-20
供应商: 海外现货
标准整包数: 33
INRCORE 脉冲变压器 QT1553-20

QT1553-20概述

    MIL-STD-1553 Transform Transformer技术手册

    产品简介


    iNRCORE公司的MIL-STD-1553单比变压器是专为军事及高可靠性商业/工业应用设计的产品。这些变压器符合MIL-PRF-21038标准,广泛应用于航空航天、军事通信和自动化系统中。通过严格的质量控制测试,确保了其在各种恶劣环境下的稳定性和可靠性。

    技术参数


    - 型号和级别:
    - QC1553-20: 级别C, D
    - QC1553-21: 级别C, D
    - QC1553-22: 级别C, D
    - QC1553-23: 级别C, D
    - QC1553-24: 级别C, D
    - QC1553-25: 级别C, D
    - 电气规格:
    - 最高封装高度:0.250英寸 [6.35毫米]
    - 引脚配置:1-2:4-3 或 1-5:6-2
    - 阻抗(MIN):2.20Ω - 3.000Ω
    - 绕组电阻(MAX):2.70Ω - 2.80Ω
    - 初级到次级比:1:1.41 - 1:2.50
    - 频率范围:75kHz - 1MHz
    - 最大波动:20%
    - 最大过冲:±1V
    - 共模抑制(CMR):45dB
    - 温度范围:
    - 工作和存储温度范围:-55°C 到 +130°C
    - 阻抗测试温度:75kHz 和 1MHz 在 -55°C ±2°C、+25°C ±2°C 和 +130°C ±2°C
    - 重量:
    - 最大重量:5克
    - 绝缘电阻:10K MΩ @ 250Vdc
    - 耐压电压:100Vrms

    产品特点和优势


    1. 高可靠性:符合MIL-PRF-21038标准,保证在军事和高可靠性商业环境中稳定运行。
    2. 多功能性:提供多种封装选项(C型和D型),适用于不同的电路需求。
    3. 宽温度范围:能够在极端环境下工作,适用于严苛的环境条件。
    4. 良好的共模抑制能力:能够有效抵抗共模干扰,提高信号传输质量。

    应用案例和使用建议


    这些变压器常用于军事通信系统和自动化系统,以确保信号的准确传输。具体应用包括飞机通信系统、雷达设备、武器控制系统等。建议在使用时注意以下几点:
    1. 环境选择:确保工作环境在-55°C至+130°C之间,避免超出此范围导致损坏。
    2. 电源选择:对于使用单个电源电压(+5V)的应用,建议选用带有星标型号的产品。
    3. 连接注意事项:根据具体型号选择正确的引脚配置,确保正确安装。

    兼容性和支持


    iNRCORE公司的MIL-STD-1553单比变压器可与各种兼容的标准接口配合使用,例如MIL-STD-1553B。公司提供全面的技术支持,包括样品测试、产品认证和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    - 问题:产品无法正常工作。
    - 解决办法:检查供电电压和引脚配置是否正确,确认工作环境温度是否在规定范围内。
    - 问题:信号传输不稳定。
    - 解决办法:检查接地是否良好,确保共模干扰得到有效抑制。

    总结和推荐


    iNRCORE公司的MIL-STD-1553单比变压器以其高可靠性、广泛的适用温度范围和优良的共模抑制能力脱颖而出。在军事通信和自动化系统中表现优异,特别适合要求极高可靠性的应用。我们强烈推荐这款产品,尤其是针对需要在恶劣环境中工作的应用。

QT1553-20参数

参数
匝数比 1:1.14
ET(伏特-时间) -
电感值 -
变压器类型 MIL-STD-1553
长*宽*高 12.7mm*8.89mm*6.35mm
安装方式 通孔安装
包装方式 管装

QT1553-20厂商介绍

iNRCORE是一家致力于研发和生产先进机器人技术的公司。其主营产品主要分为以下几个分类:

1. 工业机器人:这些机器人广泛应用于制造业,如汽车、电子和食品加工行业,用于提高生产效率和质量。

2. 服务机器人:服务机器人被设计用于商业和家庭环境,提供清洁、安保和陪伴服务。

3. 医疗机器人:在医疗领域,iNRCORE的机器人技术用于辅助手术、康复训练和病人护理。

4. 特种机器人:这些机器人适用于极端环境,如深海探测、太空探索和灾难救援。

iNRCORE的优势在于:

- 技术创新:公司不断投资于研发,以保持技术领先。
- 定制解决方案:能够根据客户需求提供定制化的机器人解决方案。
- 可靠性:其产品以高可靠性和稳定性著称,减少了停机时间和维护成本。
- 用户友好:机器人设计易于操作,降低了用户培训的难度和成本。
- 环保节能:注重环保,开发节能型机器人,减少能源消耗和环境影响。

QT1553-20数据手册

厂牌 PDF简要描述 下载
INRCORE 脉冲变压器 INRCORE QT1553-20 QT1553-20数据手册

QT1553-20封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
33+ $ 64.475 ¥ 540.3005
132+ $ 60.3125 ¥ 505.4188
528+ $ 58.6625 ¥ 491.5918
1023+ $ 56.875 ¥ 476.6125
5016+ $ 54.075 ¥ 453.1485
库存: 0
起订量: 33 增量: 33
交货地:
最小起订量为:33
合计: ¥ 0
