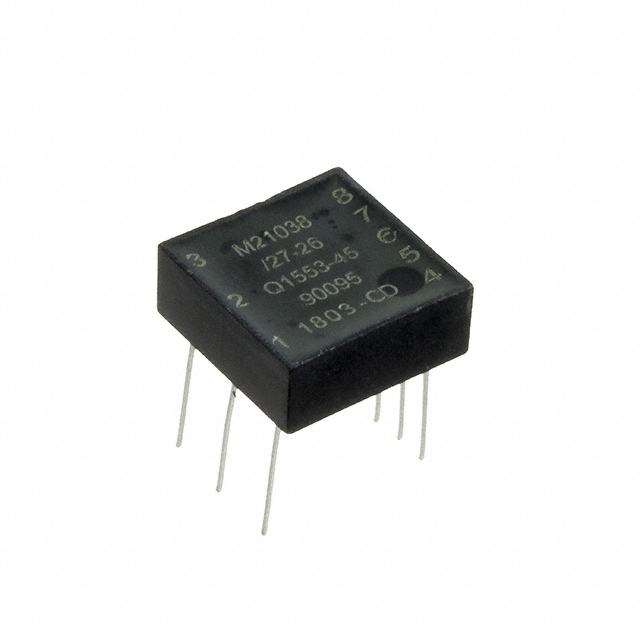

Q1553-45

产品分类: 脉冲变压器
厂牌: INRCORE
产品描述: 1CT:2.5CT,1CT:1.79CT Interface,MIL-STD-1553 插件,D15.9XL15.9MM 通孔安装 15.86mm*15.86mm*6.35mm
供应商型号: 1902-1035-ND
供应商: Digi-Key
标准整包数: 1
INRCORE 脉冲变压器 Q1553-45

Q1553-45概述

    MIL-STD-1553 变压器:技术手册解读

    产品简介


    本手册描述的是MIL-STD-1553双比值通孔(THT)QPL脉冲变压器,适用于认证合格的产品目录(QPL)应用,符合MIL-PRF-21038标准。这些变压器被设计、制造并测试以满足军事和工业应用的需求,具有高可靠性。它们广泛应用于航空、航天和其他需要高度可靠性的领域。

    技术参数


    - 型号和包装选项
    - 型号包括QC1553系列、Q1553系列、QT1553系列等。
    - 包装类型有两种:无底座(Package A)和带底座(Package G)。
    - 高度
    - Package A的高度为0.250英寸(6.35毫米)。
    - Package G的高度为0.275英寸(6.985毫米)。
    - 终端和比率
    - 终端有1-3、4-8和1-3、5-7两种配置。
    - 比率分为1:1、1:0.707、1.40:1、2:1等多种形式。
    - 直流电阻(RDC)
    - RDC的最大值通常为1-3端子的3.0欧姆。
    - 阻抗
    - 阻抗最小值通常为1欧姆至4000欧姆不等,具体取决于型号。
    - 其他性能参数
    - 空载频率范围:75kHz至1MHz。
    - 工作温度范围:-55°C至+130°C。
    - 绝缘电阻:10K兆欧(在250Vdc条件下)。
    - 介质耐压:100Vrms。

    产品特点和优势


    1. 高可靠性:适用于军事和工业应用,满足MIL-PRF-21038标准。
    2. 多种型号选择:提供不同终端和比率的选择,以适应不同的应用场景。
    3. 宽工作温度范围:能够适应极端的环境条件。
    4. 双比值设计:灵活应对多种电气需求。

    应用案例和使用建议


    - 应用案例:常用于航空航天领域的通信系统中,特别是在采用单一电源电压(+5V)的设计中。
    - 使用建议:对于需要高可靠性和宽温度范围的应用,应选择Level C或Level T型号;对于通用军用应用,可以选择Level M型号。同时,在安装时确保正确选择无底座或带底座的包装类型,以满足具体安装需求。

    兼容性和支持


    - 兼容性:与各种基于MIL-STD-1553标准的设备兼容。
    - 支持:制造商提供详细的测试计划和采样计划,确保产品质量和稳定性。

    常见问题与解决方案


    1. 问题:在高温环境下,变压器阻抗变化过大。
    - 解决方案:选择阻抗稳定性更高的型号,如Level T。

    2. 问题:终端连接不稳定。
    - 解决方案:确保正确的终端配置,并在安装过程中使用合适的工具和方法进行连接。

    总结和推荐


    综上所述,MIL-STD-1553双比值通孔QPL脉冲变压器是一款高可靠性的产品,广泛应用于军事和工业领域。其高可靠性、多种型号选择和宽工作温度范围使其在市场上具有较强的竞争力。我们强烈推荐这类产品用于需要高可靠性和广泛温度适应性的应用场景。

Q1553-45参数

参数
ET(伏特-时间) -
电感值 -
变压器类型 Interface,MIL-STD-1553
匝数比 1CT:2.5CT,1CT:1.79CT
长*宽*高 15.86mm*15.86mm*6.35mm
通用封装 插件,D15.9XL15.9MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
