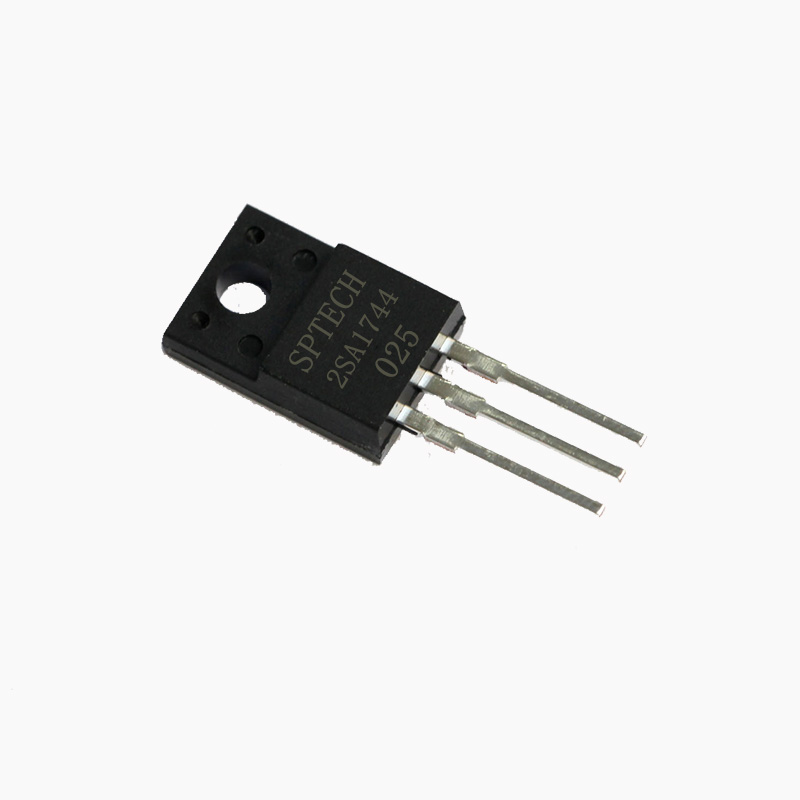

2SA1744

产品分类: 三极管(BJT)
产品描述: PNP TO-220F 30W -100V -15A , 用于高速开关·用于DC-DC转换器和执行器等驱动器。
供应商型号: 14M-2SA1744 TO-220FA
供应商: 云汉优选
标准整包数: 1
SPTECH/深圳质超微电子 三极管(BJT) 2SA1744

2SA1744概述

    # SPTECH Silicon PNP Power Transistor 2SA1744 技术手册

    产品简介


    基本介绍
    SPTECH 的 Silicon PNP Power Transistor 2SA1744 是一款高功率PNP晶体管,封装形式为TO-220F。这款晶体管具有高增益(hFE)和低饱和电压(VCE(sat)),适用于高速开关应用和驱动电路,如DC-DC转换器和执行器。
    主要功能
    - 高电流处理能力(最大连续集电极电流为15A)
    - 低饱和电压(VCE(sat) 最小值为-0.8V)
    - 快速开关时间(最小开启时间为0.3μs)
    应用领域
    - 高速开关电路
    - DC-DC转换器驱动
    - 执行器驱动
    - 其他需要高功率PNP晶体管的应用场合

    技术参数


    绝对最大额定值
    - VCBO (Collector-Base Voltage):-100V
    - VCEO (Collector-Emitter Voltage):-60V
    - VEBO (Emitter-Base Voltage):-7.0V
    - IC (Collector Current - Continuous):-15A
    - ICM (Collector Current - Pulse):-30A
    - IB (Base Current - Continuous):-7.5A
    - PT (Total Power Dissipation):@TC=25℃时为30W,@Ta=25℃时为2.0W
    - TJ (Junction Temperature):150℃
    - Tstg (Storage Temperature):-55~150℃
    电气特性
    - VCEO(SUS) (Collector-Emitter Sustaining Voltage):-60V
    - VCEX(SUS) (Collector-Emitter Sustaining Voltage):-60V
    - VCE(sat)-1 (Collector-Emitter Saturation Voltage):-0.8V
    - VBE(sat)-1 (Base-Emitter Saturation Voltage):-1.8V
    - ICBO (Collector Cutoff Current):-10μA
    - ICER (Collector Cutoff Current):-1.0mA
    - ICEX (Collector Cutoff Current):-10μA
    - IEBO (Emitter Cutoff Current):-10μA
    - hFE-1 (DC Current Gain):100(IC = -1.5A, VCE = -2V)
    - hFE-2 (DC Current Gain):150-300(IC = -3.0A, VCE = -2V)
    - hFE-3 (DC Current Gain):60(IC = -8.0A, VCE = -2V)
    - COB (Output Capacitance):300pF(IE = 0, VCB = -10V, f = 1.0MHz)
    - fT (Current-Gain—Bandwidth Product):80MHz(IC = -1.5A, VCE = -10V)
    - Switching Times:
    - ton (Turn-on Time):0.3μs(IC = -8.0A, RL = 6.3Ω, IB1 = -IB2 = -0.4A, VCC ≈ -50V)
    - tstg (Storage Time):1.5μs
    - tf (Fall Time):0.3μs

    产品特点和优势


    独特功能和优势
    - 高增益(hFE):在不同电流条件下提供不同的增益范围,确保良好的信号放大效果。
    - 低饱和电压(VCE(sat)):减少功耗,提高能效。
    - 快速开关时间:适用于需要高速切换的应用,提升系统整体性能。
    - 高可靠性:工作温度范围宽,存储温度范围广,适合多种恶劣环境。

    应用案例和使用建议


    实际应用案例
    2SA1744 广泛应用于DC-DC转换器和执行器驱动中,尤其是在要求高速切换的场合。例如,在电机驱动系统中,该晶体管可以作为驱动电路的核心组件,实现高效的能量转换和控制。
    使用建议
    - 匹配合适的负载电阻:根据具体应用选择适当的负载电阻,以确保晶体管的饱和电压尽可能低,从而降低功耗。
    - 散热设计:由于高功率消耗,建议进行良好的散热设计,避免因过热导致性能下降或损坏。

    兼容性和支持


    兼容性
    2SA1744 可与其他标准电源管理器件兼容,适合用于各种工业控制系统和消费电子产品中。
    厂商支持
    SPTECH 提供详细的技术文档和支持服务,包括在线技术支持和售后服务,确保用户能够充分利用该产品的性能。

    常见问题与解决方案


    常见问题及解决方法
    - Q: 如何选择合适的基极电阻?
    - A: 根据晶体管的最大允许基极电流和所需电流增益选择合适的基极电阻,一般通过实验调整来确定最佳值。
    - Q: 如何避免过热?
    - A: 选择适当的散热器,并确保良好的空气流通,如果有必要,可增加外部冷却措施如风扇。
    - Q: 如何检测晶体管是否正常工作?
    - A: 使用万用表测量其各个引脚的电压和电流,根据手册中的电气特性判断是否符合标准值。

    总结和推荐


    产品评估
    2SA1744是一款性能优越的高功率PNP晶体管,具有高增益、低饱和电压和快速开关时间的特点,非常适合于高速开关应用和驱动电路。其广泛的额定工作温度范围使其能够在多种环境下稳定运行。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐2SA1744用于需要高效、高可靠性的高速开关应用中。对于任何需要高功率PNP晶体管的应用,2SA1744都是一个理想的选择。

2SA1744参数

参数
VCBO-最大集电极基极电压 -
配置 -
VCEO-集电极-发射极最大电压 100V
最大集电极发射极饱和电压 -
VEBO-最大发射极基极电压 -
晶体管类型 PNP
集电极截止电流 10μA
集电极电流 15A
不同 Ib,Ic 时的 Vce 最大饱和值 -
最大功率耗散 30W
通用封装 TO-220FA
