DS801FPS-0065

产品描述:
供应商型号: DS801FPS-0065 托盘
供应商: 云汉优选
标准整包数: 50
DOSINCONN/东莞德索五金 同轴连接器(RF) - 端接器 DS801FPS-0065

DS801FPS-0065概述

    BNC KFD 连接器技术手册解读

    1. 产品简介

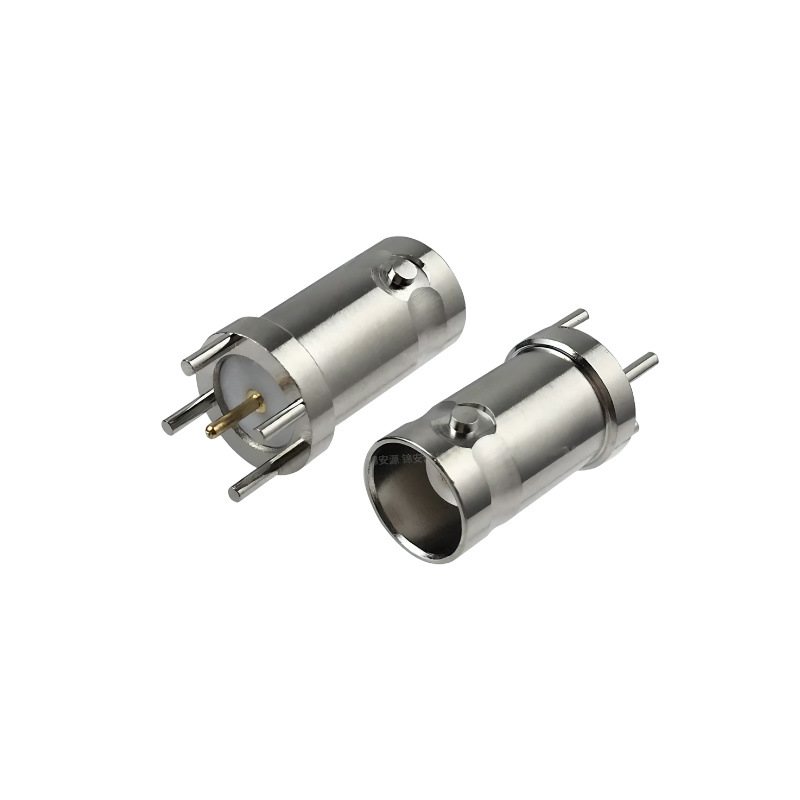

    BNC KFD 连接器(型号 DS801FPS-0065)是一款高性能的同轴射频连接器,广泛应用于广播电视设备、测试仪器、通信设备以及雷达系统等领域。它以其卓越的信号传输能力和广泛的适用性成为众多电子设备的理想选择。产品主体采用黄铜材质,外表面经过镀镍处理,内部采用聚四氟乙烯(PTFE)作为绝缘材料,同时配备镀金中心针,确保了产品在高频率和大功率环境下的可靠性和稳定性。

    2. 技术参数


    | 参数 | 规格 |

    | 产品名称 | BNC KFD Connector |
    | 阻抗 | 75 欧姆 |
    | 工作频率 | DC 0 至 4 GHz |
    | S.W.R.(驻波比) | ≤1.3 |
    | 工作电压 | 最大 500 V |
    | 绝缘电阻 | ≥1500 兆欧 |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 主体材料 | 黄铜 |
    | 表面处理 | 镀镍 |

    3. 产品特点和优势


    BNC KFD 连接器的主要优势在于其优越的电气性能和机械性能。75 欧姆的阻抗设计使其能够匹配大多数射频设备的输入输出端口,支持高达 4 GHz 的工作频率,保证了信号传输的稳定性和完整性。此外,其严格的公差控制(如 ±0.10 mm 的公差要求)确保了连接器在不同应用场景中的高精度配合。镀金中心针和 PTFE 绝缘材料进一步提升了产品的耐用性和使用寿命。

    4. 应用案例和使用建议


    BNC KFD 连接器广泛应用于广播电视、医疗设备、科研测试等领域。例如,在雷达系统的应用中,它用于高速数据传输,确保了信号的实时性和准确性。在医疗设备中,该连接器用于信号传输,要求高可靠性以保障诊断结果的精准度。为了优化使用效果,建议在安装时确保连接器的插入角度为 ±5°,避免过度弯折导致信号衰减或损坏。

    5. 兼容性和支持


    BNC KFD 连接器设计遵循行业标准,能够与多种射频设备和配件兼容,适配各类 PCB 板。东莞市德索五金电子有限公司提供全面的技术支持和售后服务,确保用户在使用过程中获得最佳体验。公司还提供定制化服务,满足客户的特殊需求。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔过程中出现接触不良 | 确保连接器插头和插座的公差匹配正确 |
    | 连接器长期使用后性能下降 | 定期清洁连接器表面,防止氧化和污染 |
    | 信号传输不稳定 | 检查电缆长度和匹配负载,确保阻抗一致性 |

    7. 总结和推荐


    总体而言,BNC KFD 连接器凭借其卓越的电气性能、稳定的机械结构以及广泛的应用范围,成为射频信号传输领域的理想选择。其高性价比和良好的市场口碑使其在市场上具有很强的竞争力。因此,我们强烈推荐此款连接器用于需要高性能射频信号传输的场景。如果您正在寻找一款可靠的射频连接器,BNC KFD 连接器无疑是一个明智的选择。

DS801FPS-0065参数

参数
类型 -
阻抗 -
最大频率 -
触头镀层 -

DS801FPS-0065厂商介绍

Dosinconn(多信通讯)是一家专注于工业通讯领域的高科技企业,主要提供工业以太网交换机、串口服务器、光纤收发器等通讯产品。公司主营产品分类包括:

1. 工业以太网交换机:适用于各种工业自动化、智能制造、轨道交通等领域,提供稳定可靠的数据传输。
2. 串口服务器:用于实现串行设备与网络之间的数据转换,广泛应用于远程监控、工业自动化控制等场景。
3. 光纤收发器:通过光纤传输数据,适用于长距离、高速率的数据传输,常用于数据中心、监控系统等。

Dosinconn的优势在于:

1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,以满足市场需求。
2. 品质保证:产品经过严格的质量控制和测试,确保在各种恶劣环境下稳定运行。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 售后服务:提供全面的技术支持和售后服务,确保客户使用无忧。

DS801FPS-0065数据手册

厂牌 PDF简要描述 下载
DOSINCONN/东莞德索五金 同轴连接器(RF) - 端接器 DOSINCONN/东莞德索五金 DS801FPS-0065 DS801FPS-0065数据手册

DS801FPS-0065封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 3.6
100+ ¥ 3.54
150+ ¥ 3.45
库存: 5000
起订量: 50 增量: 1000
交货地:
最小起订量为:50
合计: ¥ 180
