DOSIN-809-0072

产品描述:
供应商型号: DOSIN-809-0072 托盘
供应商: 云汉优选
标准整包数: 100
DOSINCONN/东莞德索五金 同轴连接器(RF) - 端接器 DOSIN-809-0072

DOSIN-809-0072概述

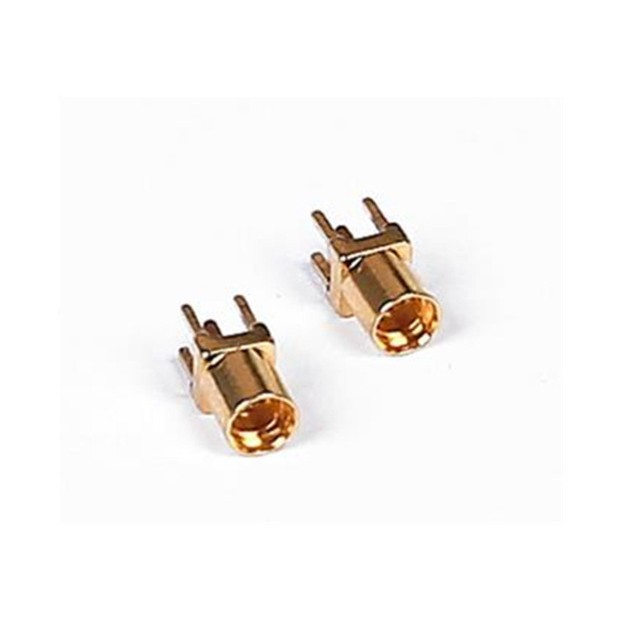

    # MCX JACK PCB 技术手册

    产品简介


    MCX JACK PCB 是一款专为高频应用设计的射频同轴连接器,属于 MCX 系列组件之一。此连接器以其小巧的体积和优异的性能,广泛应用于通信设备、网络设备、消费电子以及测试测量等领域。产品采用高品质材料制造,具有高阻抗匹配和低电压驻波比(VSWR)的特点,确保了在高频信号传输中的稳定性和可靠性。
    主要功能
    - 高频信号传输
    - 支持高达 6GHz 的频率范围
    - 极小的插入损耗和反射损耗
    - 良好的机械强度和耐用性
    应用领域
    - 无线通信设备
    - 网络设备(路由器、交换机)
    - 测试仪器
    - 消费电子产品

    技术参数


    以下是 MCX JACK PCB 的详细技术规格:
    | 参数名称 | 规格说明 |

    | 阻抗 | 50 Ohms |
    | 频率范围 | 0 ~ 6 GHz |
    | 最大电压驻波比 | 1.25 max |
    | 工作电压 | <170 V rms @ sea level |
    | 绝缘电阻 | ≥ 5000 Ohms |
    | 工作温度范围 | -40°C 至 +85°C |
    | 尺寸 | 符合行业标准 |
    连接器采用 Teflon 白色绝缘体和镀金处理,外壳材质为镀金黄铜,确保长期稳定性能。

    产品特点和优势


    MCX JACK PCB 具有以下独特功能和优势:
    1. 高精度阻抗匹配:50 Ohms 的标准阻抗设计确保了信号传输的高效性。
    2. 宽广的工作频率范围:支持高达 6GHz 的频率,适用于现代高速通信需求。
    3. 可靠的绝缘性能:绝缘电阻达到 5000 Ohms,有效防止漏电现象。
    4. 优越的耐用性:经过严格测试,确保多次插拔后仍保持良好的接触性能。
    5. 小型化设计:体积小巧,适合紧凑型设备的应用。
    这些特性使其成为现代电子设备中不可或缺的连接器。

    应用案例和使用建议


    应用案例
    1. 无线路由器:MCX JACK PCB 常用于路由器的天线接口,以实现稳定的无线信号传输。
    2. 测试仪器:在高频信号测试中,该连接器可提供精确的数据读取。
    3. 消费电子设备:如智能手机、平板电脑等,需要高性能连接器来支持数据传输。
    使用建议
    - 在安装过程中,确保连接器与 PCB 的焊接质量良好,避免虚焊。
    - 避免长时间暴露在高温或潮湿环境中,以延长使用寿命。
    - 定期检查连接器的接触状态,确保信号传输无误。

    兼容性和支持


    MCX JACK PCB 与其他标准 MCX 连接器完全兼容,可以轻松替换现有产品。Dosin Hardware Electronics Co., Ltd 提供全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训。

    常见问题与解决方案


    以下是一些常见的使用问题及解决方案:
    1. 问题:连接器接触不良
    - 解决方案:检查焊接点是否牢固,必要时重新焊接。
    2. 问题:信号传输不稳定
    - 解决方案:确认工作环境是否符合规格要求,清理连接器表面。
    3. 问题:连接器损坏
    - 解决方案:及时更换新的连接器,避免进一步影响系统性能。

    总结和推荐


    MCX JACK PCB 是一款高性能的射频同轴连接器,凭借其卓越的阻抗匹配、高频率支持和优良的机械性能,在高频信号传输领域表现出色。该产品广泛适用于通信、网络和消费电子等多个行业,是理想的连接解决方案。
    我们强烈推荐此产品给需要高频信号传输的工程师和技术人员。其出色的性能和可靠的支持使其成为行业内不可多得的选择。
    如有任何疑问或需要进一步技术支持,请联系:
    - Email: dosin2005@163.com 或 dosin2005@dosin-china.com
    - Website: http://www.china-guan.com
    - Tel: (0086)769-81153906
    - Fax: (0086)769-81875836

DOSIN-809-0072参数

参数
类型 -
阻抗 -
最大频率 -
触头镀层 -

DOSIN-809-0072厂商介绍

Dosinconn(多信通讯)是一家专注于工业通讯领域的高科技企业,主要提供工业以太网交换机、串口服务器、光纤收发器等通讯产品。公司主营产品分类包括:

1. 工业以太网交换机:适用于各种工业自动化、智能制造、轨道交通等领域,提供稳定可靠的数据传输。
2. 串口服务器:用于实现串行设备与网络之间的数据转换,广泛应用于远程监控、工业自动化控制等场景。
3. 光纤收发器:通过光纤传输数据,适用于长距离、高速率的数据传输,常用于数据中心、监控系统等。

Dosinconn的优势在于:

1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,以满足市场需求。
2. 品质保证:产品经过严格的质量控制和测试,确保在各种恶劣环境下稳定运行。
3. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。
4. 售后服务:提供全面的技术支持和售后服务,确保客户使用无忧。

DOSIN-809-0072数据手册

厂牌 PDF简要描述 下载
DOSINCONN/东莞德索五金 同轴连接器(RF) - 端接器 DOSINCONN/东莞德索五金 DOSIN-809-0072 DOSIN-809-0072数据手册

DOSIN-809-0072封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.2
200+ ¥ 4.13
300+ ¥ 4.025
库存: 5000
起订量: 100 增量: 3000
交货地:
最小起订量为:100
合计: ¥ 420
