7812

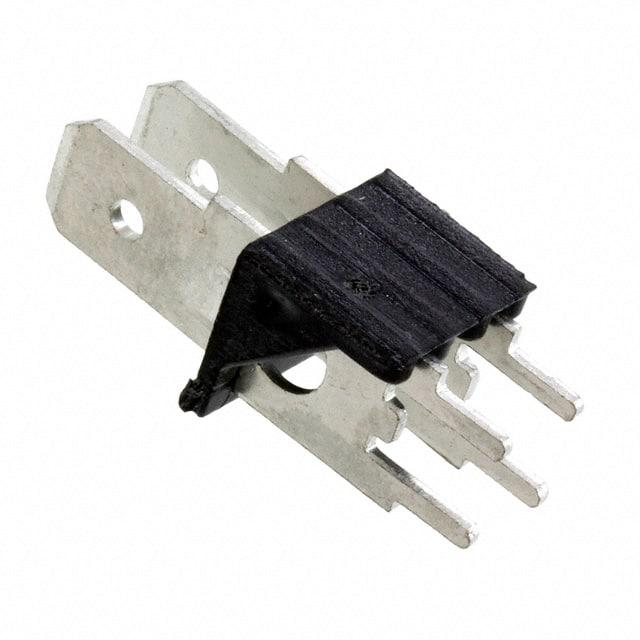

产品描述: Conn Quick Fit Header HDR 2 POS 5.1mm Solder ST Thru-Hole
供应商型号: 36-7812-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - 快速连接/快速断开端子 7812

7812概述

    电子元器件技术手册:Quick-Fit Header和Quick-Fit Terminal
    本文旨在详细介绍Keyelco公司生产的“STURDI-MOUNT” Quick-Fit Header和Quick-Fit Terminal两款电子元器件的产品特性和应用场景。这些产品以其卓越的耐用性、高效的组装成本节省及可靠的电气性能而著称,适用于各种严苛的应用环境。

    1. 产品简介


    - 产品类型:Quick-Fit Header和Quick-Fit Terminal。
    - 主要功能:提供便捷快速连接,适用于PC板的组装,便于重复插拔操作。
    - 应用领域:广泛应用于汽车、工业自动化、家用电器以及通信设备等领域。

    2. 技术参数


    - 材料:Quick-Fit Header采用.032 (.81) Bright Brass,Quick-Fit Terminal采用.020 (.51) Brass, Tin Plate。
    - 绝缘体:UL认证的94V-0级热塑性材料。
    - 电流额定值:15安培 @ 500V AC。
    - 温度范围:-58°F至+292°F(-50°C至+145°C)。
    - 孔径和长度:不同型号有不同的孔径和长度,具体参见下表。
    | 型号 | 孔径 (英寸) | 长度 (英寸) |
    |
    | 4005 | 0.205 | 0.157 |
    | 4095 | 0.187 | 0.200 |

    3. 产品特点和优势


    - 耐用性:适合于多插入应用的高强度设计。
    - 预组装:减少PC板组装成本。
    - 稳固性:增加PC板的牢固度,保持终端垂直,适应波峰焊接。
    - 多功能性:多种尺寸和角度选择,以满足不同需求。

    4. 应用案例和使用建议


    - 汽车电子:用于引擎控制单元、传感器接口等。
    - 工业自动化:用于PLC模块、电机控制电路。
    - 家电设备:用于电源转换、信号传输。
    - 建议:根据具体应用选择合适的孔径和长度;确保安装时无应力,避免损坏。

    5. 兼容性和支持


    - 兼容性:与各种标准PC板和其他连接器系统兼容。
    - 技术支持:Keilco提供全面的技术支持和售后服务,确保客户满意。

    6. 常见问题与解决方案


    - 问题1:插头容易松动。
    - 解决方法:检查孔径和终端是否匹配,必要时更换。
    - 问题2:插拔次数有限。
    - 解决方法:确认使用的是高耐久性的产品系列,如STURDI-MOUNT。

    7. 总结和推荐


    “STURDI-MOUNT” Quick-Fit Header和Quick-Fit Terminal以其独特的设计、可靠的性能和广泛的适用性,为各类应用提供了理想的选择。其高效的组装性能和优秀的机械稳定性使其成为工业和消费电子产品设计的理想选择。综上所述,强烈推荐这两款产品用于需要高效可靠连接的应用场合。

7812参数

参数
长*宽*高 9.19mm*21.01mm*800μm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

7812厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

7812数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 端子 - 快速连接/快速断开端子 KEYSTONE ELECTRONICS 7812 7812数据手册

7812封装设计

查看详情并下载
Symbol
Footprint
3D Model
