8664

产品分类: 发光二极管
产品描述: 180° 圆形,带平顶 透明 黄色 卡入式安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: 534-8664
供应商: Mouser
标准整包数: 1
KEYSTONE ELECTRONICS 发光二极管 8664

8664概述

    电子元器件产品技术手册:LED灯罩(Lens Caps)

    产品简介

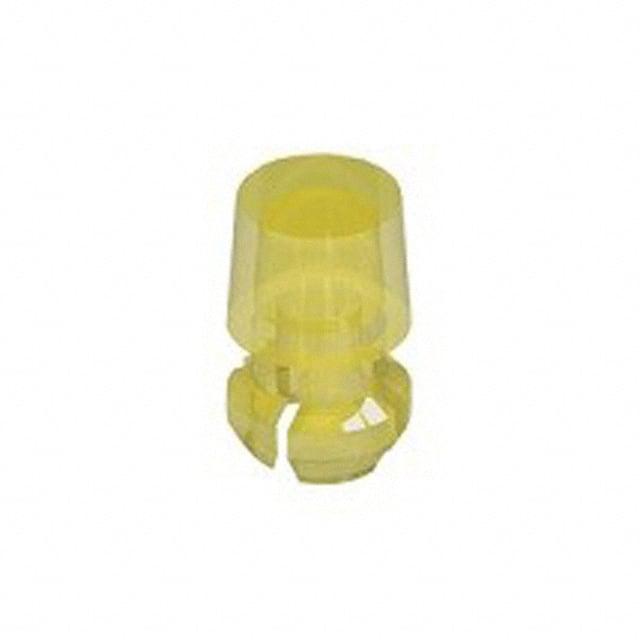

    本产品为LED灯罩(Lens Caps),主要用于保护T-1和T-1 3/4规格的LED。它采用高品质的聚碳酸酯和尼龙材料制成,适用于多种颜色(红、绿、黄和透明),可以安装在厚度为0.060英寸至0.070英寸(1.52mm至1.78mm)的前面板上。LED灯罩具有优异的防静电性能(最高可达16kV),并提供高达180度的视角,增强LED的可见性和对比度。

    技术参数


    | 参数 | 规格 |

    | 材料 | 聚碳酸酯 |
    | 颜色 | 红、绿、黄、透明 |
    | 兼容LED型号 | T-1、T-1 3/4 |
    | 安装方式 | 前面板卡扣式安装 |
    | 视角 | 最高可达180度 |
    | 防静电能力 | 最高达16kV |
    | 尺寸(T-1) | 直径0.171英寸(4.3mm) |
    | 尺寸(T-1 3/4) | 直径0.250英寸(6.4mm) |
    | 工作温度范围 | -40°C至+85°C |

    产品特点和优势


    1. 卓越的防护性能:保护LED免受物理损伤和静电放电,提高使用寿命。
    2. 高视角设计:通过内部设计的条纹和菲涅尔环,允许LED具有高达180度的视角,显著提升视觉效果。
    3. 经济实惠:相比独立的指示灯组装件更节省成本。
    4. 便捷安装:轻松通过卡扣固定于面板,便于安装与维护。

    应用案例和使用建议


    - 工业控制面板:用于显示机器运行状态,需要长时间稳定工作,建议选用标准高度型号。
    - 汽车仪表盘:要求视角宽广,增强夜间驾驶的可视性,推荐使用低轮廓型号以节省空间。
    使用建议:
    - 当面板厚度小于0.125英寸(3.2mm)时,需使用配套的间隔器(CAT. NO. 8692)确保安装稳定性。
    - 在选择尺寸时,务必根据实际的LED安装孔尺寸进行精确匹配,避免尺寸不合适导致的安装困难。

    兼容性和支持


    本产品可与各种厚度在0.060英寸至0.070英寸之间的标准面板兼容。此外,制造商提供完善的售后服务和技术支持,包括产品咨询、故障诊断及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | LED灯罩无法稳固安装 | 检查面板厚度是否合适,必要时使用间隔器 |
    | 视角不佳 | 确认是否正确选择了高视角设计的型号 |
    | 防护性能不足 | 更换材料更为坚固的聚碳酸酯版本 |

    总结和推荐


    这款LED灯罩具备出色的防护能力和广泛的视角设计,适用于多种场合。其便捷的安装方式和优良的性价比使其在市场上具有较高的竞争力。强烈推荐此产品给需要高性能LED照明组件的应用场景。

8664参数

参数
显示颜色 黄色
视角 180°
透镜类型 透明
Vf-正向电压 -
透镜形状 圆形,带平顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 袋装

8664厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

8664数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 发光二极管 KEYSTONE ELECTRONICS 8664 8664数据手册
