首页  >  产品百科  >  3008TR

3008TR

产品分类: 电池
产品描述: 1 纽扣电池 Ø24.5mm SMD PCB安装,贴片安装 35.6mm(长度)*5.85mm(高度)
供应商型号: R-BAT3617
供应商: 海外现货
标准整包数: 200

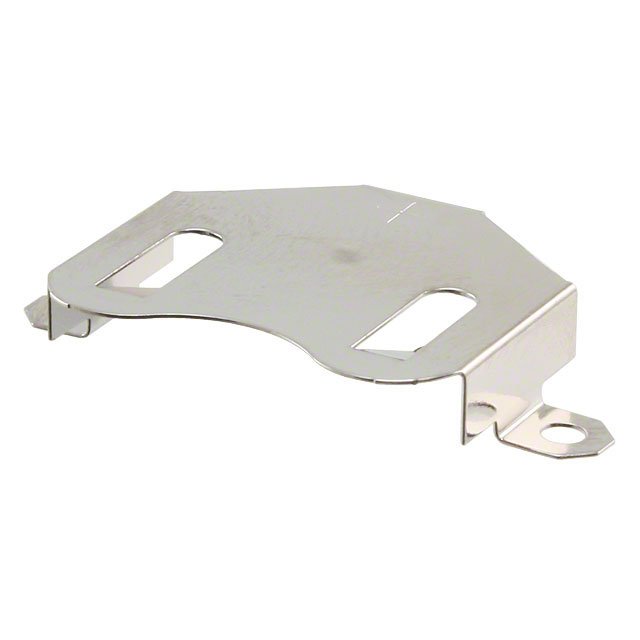

KEYSTONE ELECTRONICS 电池 3008TR

3008TR概述

    电子元器件产品技术手册:COIN CELL RETAINERS

    1. 产品简介


    COIN CELL RETAINERS(硬币电池固定器)是一种专门设计用于固定和保护CR系列硬币电池的装置。它们适用于各种电子设备中需要长时间可靠电源供应的应用场合,例如医疗设备、可穿戴设备、智能手表等。本手册将详细介绍其技术规格、特点、应用场景及建议,以便更好地理解和应用。

    2. 技术参数


    COIN CELL RETAINERS具有以下关键的技术参数和特性:
    - 材料:主要材料为厚度为0.010英寸(0.25毫米)的磷青铜,表面处理有锡镍镀层和哑光镀锡两种选择。
    - 尺寸规格:根据不同型号,COIN CELL RETAINERS 支持多种硬币电池尺寸,包括12mm、16mm、20mm、23mm和24mm的电池。具体参数见下表:

    | 型号 | 纵向尺寸 (英寸) | 横向尺寸 (英寸) | 凹槽宽度 (英寸) | 接触垫尺寸 (英寸) | 负极接触垫尺寸 (英寸) | 厚度 (英寸) | 电池参考 |

    | 3001 | 0.520 | 0.265 | 0.210 | 0.118 | 0.475 | 0.585 | 12mm CR1216, BR1220, DL1225, SR1120, D381, 391, 191 |
    | 3013 | 0.664 | 0.344 | 0.265 | 0.156 | 0.594 | 0.723 | 16mm BR1616, CR1612, CR1616, CR1620, CR1632 |
    | ... | ... | ... | ... | ... | ... | ... | ... |
    - 电气特性:支持多种焊接工艺,包括波峰焊和回流焊,适用于自动化生产和装配线。特别适合与其他温度敏感元件共同焊接。
    - 工作环境:适应广泛的温度范围,能够在 -40°C 到 +85°C 的环境下稳定工作。

    3. 产品特点和优势


    - 兼容性强:可以与大多数真空和机械拾放系统兼容,适用于自动化生产线。
    - 视觉检查便利:导电尾部位于固定器外部,便于检查焊接点。
    - 牢固的连接:采用弹出式腿设计,确保在焊接过程中保持相对位置,增加连接稳定性。
    - 适用广泛:适用于各种电池尺寸,提供不同材料选项以满足不同需求。

    4. 应用案例和使用建议


    - 医疗设备:在一些小型便携式医疗设备中,COIN CELL RETAINERS可以作为备用电源保障设备的连续运行。
    - 智能手表:对于体积紧凑的智能手表而言,COIN CELL RETAINERS提供了紧凑而高效的电源管理解决方案。
    - 智能卡:在某些智能卡应用中,这些固定器也可以发挥重要作用,提供可靠且持久的电源供给。
    使用建议:
    - 确保正确的安装位置和方向,特别是在波峰焊和回流焊过程中,以避免因错误的定位导致失效。
    - 定期检查焊接质量和视觉检验,以确保长期可靠性。

    5. 兼容性和支持


    - 兼容性:本产品与市面上常见的真空和机械拾放系统兼容,方便自动化生产和装配。
    - 技术支持:厂商提供全面的技术支持服务,包括产品安装指南和技术文档。

    6. 常见问题与解决方案


    - Q: 在焊接过程中出现短路问题怎么办?
    - A: 可能是由于焊接不充分或焊料溢出造成的。请检查焊接点并重新进行焊接。
    - Q: 如何处理焊接后的变形问题?
    - A: 焊接后请小心处理,避免直接用手触碰焊接部位,建议使用专用工具来调整变形部分。
    - Q: 固定器长时间使用后出现接触不良的情况怎么办?
    - A: 检查固定器内部是否有灰尘或者腐蚀现象,必要时可进行清洁或更换新件。

    7. 总结和推荐


    COIN CELL RETAINERS是一款高效可靠的硬币电池固定解决方案,具有良好的兼容性和易于装配的特点。无论是在医疗设备还是消费电子产品中都能发挥重要作用。强烈推荐给需要高可靠性和长期稳定性的应用场景。
    此产品手册详细介绍了COIN CELL RETAINERS的主要功能、技术规格、优势及应用场景。通过上述内容,用户可以更全面地了解该产品的特性和适用范围,并根据具体需求做出明智的选择。

3008TR参数

参数
电池数量 1
电池容量 -
化学特性 -
电池尺寸 Ø24.5mm
电池类型 纽扣电池
标称电压 -
长*宽*高 35.6mm(长度)*5.85mm(高度)
通用封装 SMD
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 卷带包装

3008TR厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

3008TR数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 电池 KEYSTONE ELECTRONICS 3008TR 3008TR数据手册

3008TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
