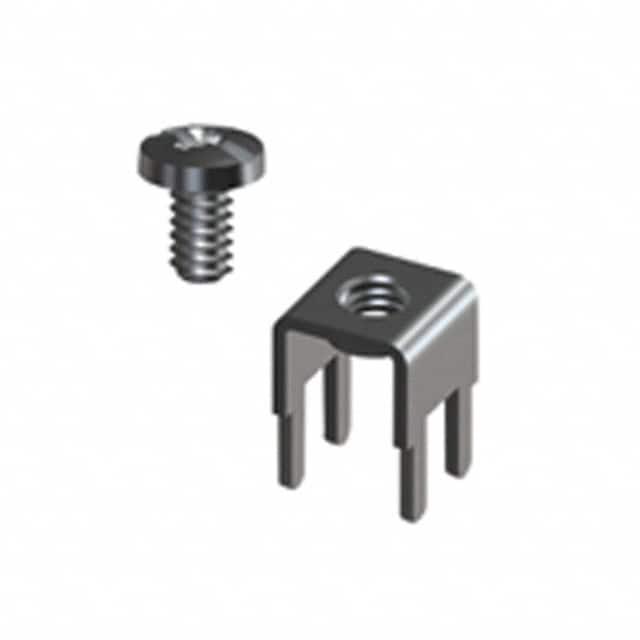

7771

产品分类: 端子 - 螺纹端子
产品描述: PC Screw Terminal, Brass, Nickel Plate
供应商型号: 36-7771-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - 螺纹端子 7771

7771概述

    "Sturdi-Mount" Metric PCB Screw Terminals 技术手册

    1. 产品简介


    "Sturdi-Mount" Metric PCB Screw Terminals 是一款用于印刷电路板(PCB)连接的固定螺丝终端。这些终端通过垂直安装方式固定在电路板上,采用“压入式”(Press-In)设计,易于安装且稳固可靠。该系列产品适用于各种需要高可靠性连接的应用领域,如工业自动化、通信设备、医疗仪器及消费电子产品等。

    2. 技术参数


    - 线径规格: 支持线径范围为 0.032 英寸(约 0.81 mm)厚度的 PCB。
    - 螺纹规格: M3 螺纹。
    - 额定电流: 15 安培(Amps)。
    - 材料: 接线端子由黄铜制成并镀锡,螺丝由黄铜制成并镀镍。
    - 颜色选项: 可选择不同颜色的螺丝头以区分不同的型号,如红、黑、白、蓝、绿、黄等。
    - 安装方式: 垂直安装,分为两种类型:无螺丝安装和已安装带锁定的螺丝。
    | Cat. No. | Screw Supplied | Screw Color |
    |
    | 7770 | Less Screw | None |
    | 7771 (系列) | Unassembled | 红、黑、白、蓝、绿、黄 |
    | 7772 (系列) | Installed & Captivated | 红、黑、白、蓝、绿、黄 |

    3. 产品特点和优势


    - 高可靠性: 配备锁定螺丝,确保连接稳定,适合工业环境中使用。
    - 易用性: 提供多种颜色选项,方便识别不同型号,简化布线过程。
    - 广泛适用: 高额定电流使得该产品适用于各种高负载应用场景。
    - 安装简便: “压入式”设计简化了安装过程,节省时间和劳动力成本。

    4. 应用案例和使用建议


    - 应用案例: 工业自动化设备中的信号传输、电源连接;医疗设备中的监测传感器接口。
    - 使用建议: 在安装过程中确保螺丝紧固到位,以避免松动导致接触不良。选择合适的颜色编码有助于快速定位和区分不同用途的终端。

    5. 兼容性和支持


    - 兼容性: 适用于大多数 M3 规格的 PCB 设计,易于集成到现有系统中。
    - 支持: 制造商提供详细的技术文档和安装指南,同时提供在线技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题1: 螺丝不易压入 PCB。
    - 解决方案: 检查 PCB 孔是否符合规格,必要时可重新钻孔。
    - 问题2: 连接处发热严重。
    - 解决方案: 确保螺丝紧固到位,并检查线路是否存在过载现象。
    - 问题3: 螺丝松动。
    - 解决方案: 再次紧固螺丝,或者更换带锁定功能的螺丝终端。

    7. 总结和推荐


    "Sturdi-Mount" Metric PCB Screw Terminals 以其高可靠性、易用性和广泛适用性,在众多应用场景中表现出色。对于需要高负载和长期稳定的连接场合,该产品是一个理想的选择。总体而言,强烈推荐在工业、通信、医疗及消费电子等领域使用这一优质的产品。

7771参数

参数
长*宽*高 7.87mm(长度)*5.33mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
