7695

产品分类: 端子 - 螺纹端子
产品描述: PC SCREW TERMINALS
供应商型号: 36-7695-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - 螺纹端子 7695

7695概述

    电子元器件产品技术手册:紧凑型螺丝接线端子

    产品简介

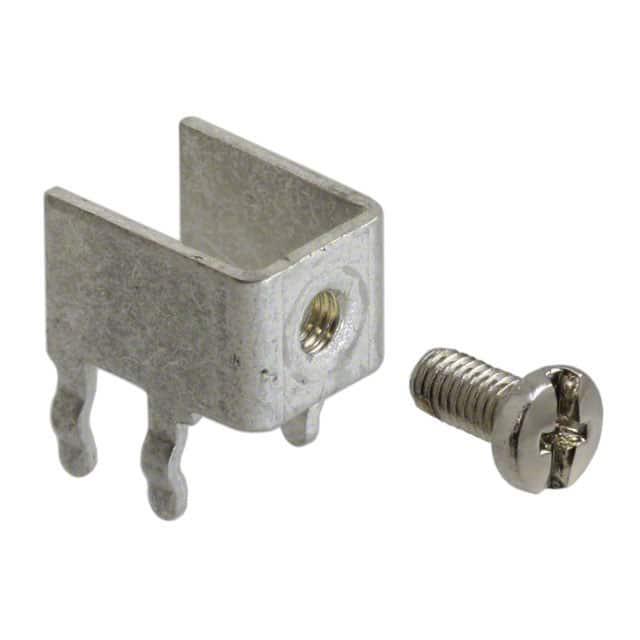

    本手册详细介绍了一款适用于电路板的螺丝接线端子产品。这种紧凑型的螺丝接线端子提供多种型号(如7807, 7808, 7798等),具有不同的安装方式和螺纹规格(M3和M4)。产品适用于高密度封装和多用途应用,是PC螺纹型边缘连接器、屏障块、端子板和端子条的一种经济实惠的替代品。

    技术参数


    - 额定电流: 15安培
    - 终端材料: 0.80mm黄铜,哑光镀锡板
    - 螺丝材料: 黄铜,镍镀层
    - 颜色选择: 可选红色、黑色、白色、蓝色、绿色、黄色(在产品型号后添加颜色后缀)
    - 螺纹规格: M3, M4
    - 额定电压: 30安培(部分型号)
    - 安装方式: 垂直式,带孔垂直安装
    - 其他规格: 适用于14-22 AWG实心或绞合导线,卡扣式终端或接线柱

    产品特点和优势


    1. 紧凑且坚固的设计: 采用紧凑设计,适用于高密度封装,减少空间占用。
    2. 稳固无摇动: 独特的防旋转设计确保了连接的稳定性。
    3. 易于安装: 四腿安装结构,便于在预钻孔或冲孔位置进行安装。
    4. 多功能适用: 适用于14-22 AWG的实心或绞合导线,卡扣式终端或接线柱。
    5. 易测试性: 提供便捷的PC板测试通道。

    应用案例和使用建议


    这些螺丝接线端子广泛应用于高密度包装系统、工业自动化设备及各种需要多点接线的应用场景。例如,在制造过程中,用户可以通过预钻孔快速安装这些接线端子。建议在安装前检查螺丝尺寸和孔径大小以确保完美匹配。另外,对于长期使用或环境恶劣的应用,建议使用带有特殊防腐涂层的产品型号以提高耐用性。

    兼容性和支持


    这些螺丝接线端子与多种电路板和电气设备兼容。制造商提供了详细的技术支持,包括安装指南和故障排除帮助。此外,所有产品均符合RoHS标准并获得了ISO 9001认证,确保产品环保和质量可靠。

    常见问题与解决方案


    1. 问题: 安装过程中螺丝松动
    - 解决方案: 检查安装孔是否适当,并确认螺丝是否完全拧紧。

    2. 问题: 连接不稳定
    - 解决方案: 确保使用合适的电线直径和类型,并检查是否有足够的螺丝接触面积。

    总结和推荐


    这款紧凑型螺丝接线端子以其坚固的设计、多功能性和易安装性脱颖而出,特别适合高密度封装和需要稳定连接的应用场景。它不仅提供了出色的性能,还具备良好的兼容性和强大的技术支持,非常值得推荐。

7695参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 散装

7695厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

7695数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 端子 - 螺纹端子 KEYSTONE ELECTRONICS 7695 7695数据手册

7695封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.311 ¥ 11.078
10+ $ 0.9299 ¥ 7.8575
100+ $ 0.7108 ¥ 6.0066
1000+ $ 0.5462 ¥ 4.6155
2500+ $ 0.5147 ¥ 4.3492
5000+ $ 0.4499 ¥ 3.8017
库存: 1991
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.07
