7764

产品分类: 端子 - 螺纹端子

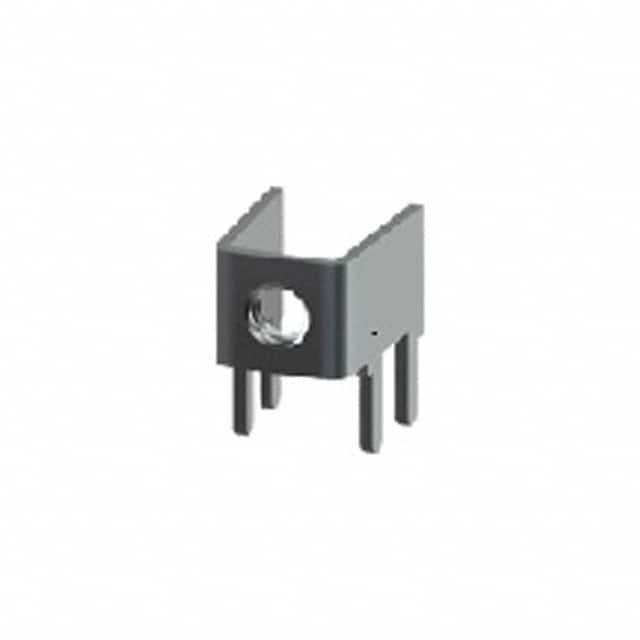

产品描述: PC Screw Terminal
供应商型号: 36-7764-ND
供应商: Digi-Key
标准整包数: 1
KEYSTONE ELECTRONICS 端子 - 螺纹端子 7764

7764概述

    电子元器件产品技术手册:多功能螺钉型接线端子
    本文将详细介绍一款多功能螺钉型接线端子的技术参数、特点及应用,帮助读者更好地理解和使用该产品。

    1. 产品简介


    本款多功能螺钉型接线端子是一款紧凑型且高负载能力的设计产品。它广泛应用于各种电路板连接场合,如PCB板、配电箱等。产品类型主要包括垂直安装和水平安装两种形式,可以轻松应对多种应用场景。

    2. 技术参数


    | 参数 | 垂直型 | 水平型 |
    |
    | 额定电流 | 15A/30A | 15A |
    | 端子材料 | 0.80mm黄铜,镀锡镍 | 1.14mm黄铜,镀锡镍 |
    | 螺丝材料 | 黄铜,镀镍 | 黄铜,镀镍 |
    | 孔径直径 | 1.85mm | 2.57mm |
    | 长度 | 6.00mm | 10.00mm |
    该产品可选择带有颜色编码螺丝的型号(在Cat. No.后添加颜色编码)以区分不同功能模块。

    3. 产品特点和优势


    - 紧凑设计:采用紧凑型设计,能够满足高密度包装需求。
    - 高可靠性:采用六点支撑结构,确保稳固可靠。
    - 易于安装:无需复杂工具即可快速安装,支持多种类型的电线连接。
    - 抗旋转设计:具有独家的防旋转设计,确保稳定连接。
    - 便于测试:方便PCB板测试,提升产品质量检测效率。

    4. 应用案例和使用建议


    应用场景:该产品广泛用于电源模块、配电柜等场合。例如,在工业控制设备中,通过使用该产品可以实现多路电源的集中管理和分配。
    使用建议:
    1. 在安装前请确保预钻孔准确无误,避免因孔位不正导致接触不良。
    2. 使用时尽量避免强振动环境,防止因螺丝松动造成断电风险。
    3. 定期检查连接部位是否有腐蚀现象,及时更换损坏部件以保证电路安全。

    5. 兼容性和支持


    该产品支持多种电子设备和组件的安装,兼容性强。厂商提供全面的技术支持和售后服务,包括产品说明书下载、故障排查指导等服务。此外,针对不同应用场景的需求,还提供定制化服务。

    6. 常见问题与解决方案


    1. 问题:安装过程中螺丝难以拧紧?
    - 解决方案:检查孔位是否对准,螺丝是否生锈或变形。必要时可使用润滑剂辅助操作。
    2. 问题:使用一段时间后出现接触不良?
    - 解决方案:检查螺丝是否松动,清理接触面杂质,重新固定螺丝。

    7. 总结和推荐


    综上所述,这款多功能螺钉型接线端子凭借其紧凑设计、高可靠性及易于安装等特点,在众多应用场合中表现出色。无论是工业生产还是日常维护,都是一个理想的选择。建议在选择使用时,根据具体应用场景挑选合适的型号,以达到最佳效果。

7764参数

参数
长*宽*高 11.48mm(长度)*7.92mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

7764厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

7764数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 端子 - 螺纹端子 KEYSTONE ELECTRONICS 7764 7764数据手册

7764封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.69 ¥ 5.8305
10+ $ 0.5233 ¥ 4.4215
25+ $ 0.463 ¥ 3.8748
1000+ $ 0.2764 ¥ 2.3129
2500+ $ 0.2538 ¥ 2.1237
5000+ $ 0.2324 ¥ 1.9447
库存: 13290
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.83
