3078TR

产品分类: 电池
产品描述: 1 纽扣电池 Ø20.0mm PCB安装,贴片安装 30.7mm(长度)*2.16mm(高度)
供应商型号: Q-3078TR
供应商: 期货订购
标准整包数: 750
KEYSTONE ELECTRONICS 电池 3078TR

3078TR概述

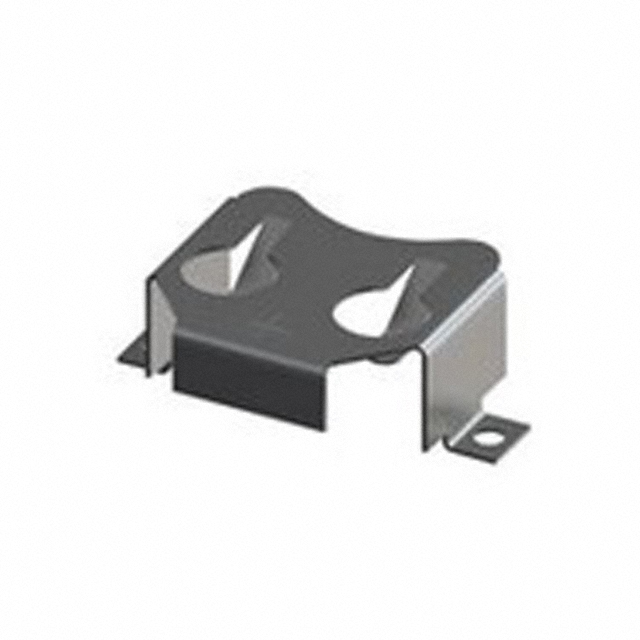

    表面贴装PCB锂离子扣式电池保持器

    1. 产品简介


    表面贴装PCB锂离子扣式电池保持器(Surface Mount PCB Lithium Coin Cell Battery Retainers)专为直径6.8毫米至24毫米的锂离子扣式电池设计。这些保持器可适应各种低温度焊接应用,适用于电路板上紧凑空间内的电池安装。它们通过Tape & Reel包装,便于自动装配机的加工,提高生产效率。

    2. 技术参数


    以下是几种型号的技术规格,包括尺寸、材料和电气特性等:
    | 型号 | 高度(H) [英寸] | 外径(Dia) [毫米] | 宽度(W) [毫米] | 电池直径范围 [毫米] | 单卷电池数 |
    |
    | 2994 | .041 [1.0] | 8.8 | 31.5 | 4.8 | 1250 |
    | 3098 | .060 [1.5] | 8.0 | 42.1 | 6.8 | 1250 |
    | 2998 | .061 [1.6] | 8.8 | 52.6 | 7.9 | 1000 |
    | 3050 | .113 [2.8] | 10.6 | 63.4 | 10 | 1000 |
    | 3096 | .203 [5.1] | 13.2 | 70.0 | 11.6 | 600 |
    | 3080 | .203 [5.1] | 13.2 | 74.5 | 12 | 1000 |
    | 3092 | .281 [7.1] | 16.9 | 91.4 | 16 | 600 |
    | 3082 | .317 [8.0] | 21.1 | 121.0 | 20 | 500 |
    | 3078 | .317 [8.0] | 21.1 | 121.0 | 20 | 500 |
    | 3070 | .433 [11.0] | 22.5 | 133.9 | 20 | 500 |
    | 3072 | .433 [11.0] | 23.9 | 133.9 | 20 | 250 |
    | 3090 | .375 [9.5] | 23.9 | 133.9 | 23.54 | 200 |
    | 3084 | .375 [9.5] | 23.9 | 133.9 | 23 | 400 |
    | 3086 | .406 [10.3] | 25.4 | 140.0 | 24 | 308 |
    | 3088 | .406 [10.3] | 25.4 | 140.0 | 24.50 | 200 |
    所有导电聚合物载带均符合ANSI/EIA-481标准。保持器采用镀镍磷青铜制成,并具有磨砂镀锡表面处理。

    3. 产品特点和优势


    - 多种型号选择:覆盖广泛的电池尺寸范围,确保兼容多种不同类型的电池。
    - 低温度焊接适应性:特别适合低温焊接工艺,减少热影响区域,提高焊接质量。
    - 自动装配兼容性:Tape & Reel包装便于自动装配线使用,提升生产效率。
    - 高可靠性:采用高品质材料制造,确保长时间稳定运行。


    4. 应用案例和使用建议


    这些保持器广泛应用于医疗设备、便携式电子设备、可穿戴技术和消费电子产品等领域。例如,在助听器中使用小型锂电池时,选择合适尺寸的保持器可以有效固定电池,避免松动导致的性能下降。使用建议如下:
    - 确保保持器与所用电池直径匹配,以获得最佳固定效果。
    - 使用低温焊接工艺进行装配,以避免对电池造成热损伤。

    5. 兼容性和支持


    这些保持器与市面上主流的锂离子扣式电池兼容,如Duracell、Eveready、Panasonic等品牌的产品。厂商提供技术支持服务,包括安装指南和技术咨询,确保客户能够顺利应用产品。

    6. 常见问题与解决方案


    1. 焊接后电池松动:
    - 解决方案:检查焊接工艺是否遵循低温焊接建议,调整焊接参数以获得更牢固的焊接点。
    2. 电池漏液导致腐蚀:
    - 解决方案:确认电池安装正确且无损坏,如发现泄漏,立即更换电池。
    3. 保持器无法固定电池:
    - 解决方案:检查保持器尺寸是否与所用电池直径相符,必要时选择合适尺寸的保持器型号。

    7. 总结和推荐


    这款表面贴装PCB锂离子扣式电池保持器在设计上兼顾了多功能性和易用性。它们的高兼容性、可靠的焊接性能和广泛的适用性使其成为市场上理想的解决方案。强烈推荐使用这些保持器,特别是在需要紧凑布局和高效生产的应用中。

3078TR参数

参数
电池尺寸 Ø20.0mm
电池类型 纽扣电池
标称电压 -
电池数量 1
电池容量 -
化学特性 -
长*宽*高 30.7mm(长度)*2.16mm(高度)
安装方式 PCB安装,贴片安装
零件状态 在售
包装方式 卷带包装

3078TR厂商介绍

Keystone Electronics是一家全球领先的电子元件分销商,专注于提供电子元件和解决方案。公司主营产品包括电池座、电池扣、电池接触片、电池盒、电池盖、电池线、电池开关、电池连接器等。这些产品广泛应用于消费电子、汽车电子、医疗设备、工业控制、通信设备等领域。

Keystone Electronics的优势在于:

1. 产品种类丰富:提供多种规格和类型的电池座、电池扣等产品,满足不同客户的需求。

2. 质量可靠:严格把控产品质量,确保产品性能稳定、可靠。

3. 快速响应:拥有专业的技术支持团队,能够快速响应客户需求,提供解决方案。

4. 一站式服务:提供从选型、采购到技术支持的一站式服务,为客户节省时间和成本。

5. 良好的客户口碑:凭借优质的产品和服务,赢得了广泛的客户认可和好评。

3078TR数据手册

厂牌 PDF简要描述 下载
KEYSTONE ELECTRONICS 电池 KEYSTONE ELECTRONICS 3078TR 3078TR数据手册

3078TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
750+ $ 0.6116 ¥ 5.0761
库存: 750000
起订量: 750 增量: 750
交货地:
最小起订量为:750
合计: ¥ 3807.07
