BWGNSCNX10-10W4

产品分类: 天线
产品描述: GNSS无源陶瓷片天线厚款
供应商型号: BWGNSCNX10-10W4 插件,10X10MM
供应商: 云汉优选
标准整包数: 50
BAT WIRELESS/深圳蝙蝠无线 天线 BWGNSCNX10-10W4

BWGNSCNX10-10W4概述


    产品简介

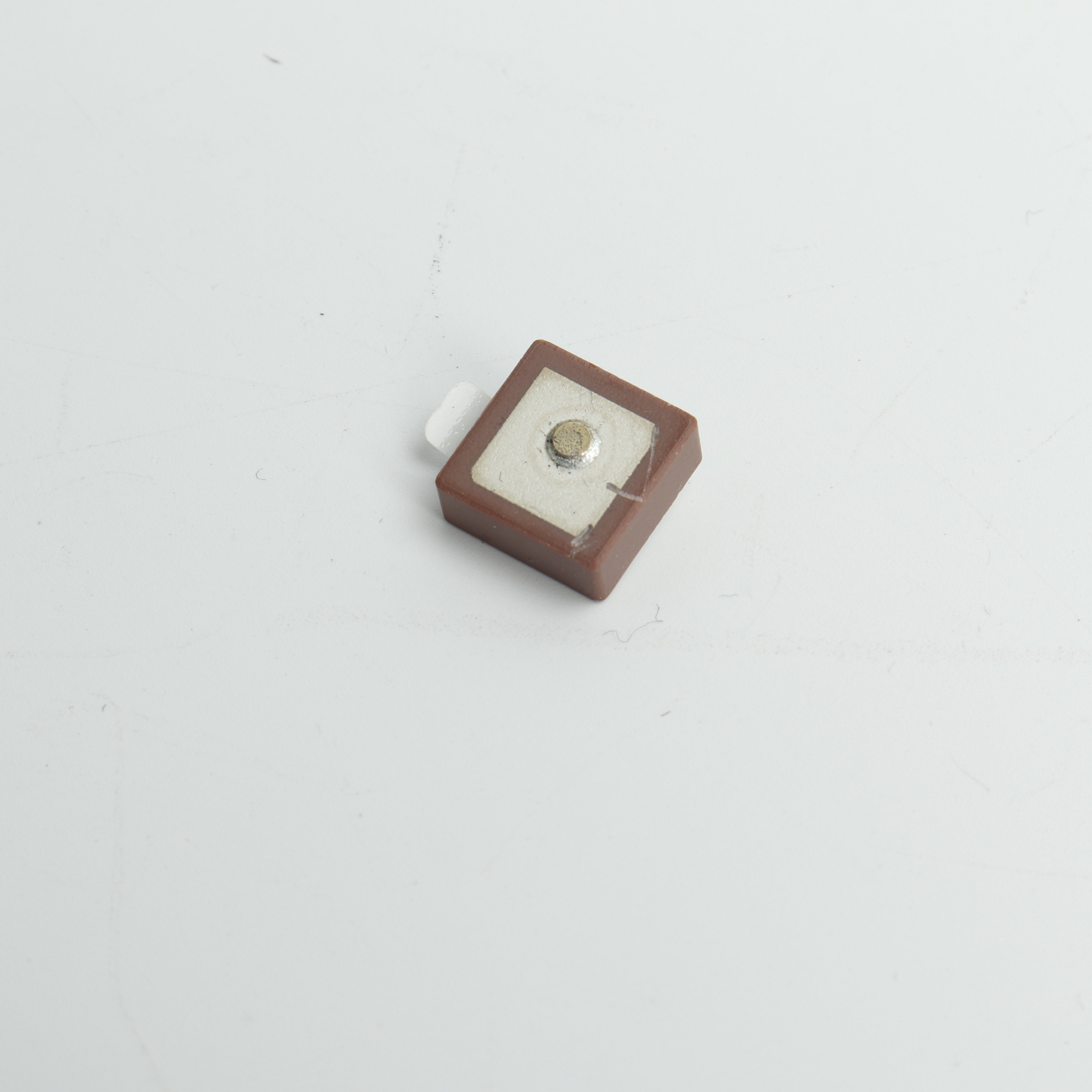

    本文介绍的电子元器件是深圳市蝙蝠无线技术有限公司生产的北斗/GPS 陶瓷天线。这款陶瓷天线主要应用于RF(射频)通信领域,例如移动通信、定位系统等。其主要功能是接收和传输GPS和北斗系统的信号。根据具体需求,天线厚度可选择2mm或4mm,参数可根据客户需求进行定制。

    技术参数


    | 参数名称 | 值 |

    | 频率范围 | 1575.42±5 MHz |
    | 输入阻抗 | 50Ω |
    | 电压驻波比 | <1.8 |
    | 增益 | 3-5dBi(可定制) |
    | 极化形式 | 右旋圆极化 |
    | 功率容量 | 50W |
    | 工作电压 | 3.3-4.6V |
    | 天线尺寸 | 10mm x 10mm x 4mm |
    | 接口形式 | DIP |
    | 工作温度 | -40°C ~ 80°C |
    | 存储温度 | -20°C ~ 85°C |

    产品特点和优势


    这款北斗/GPS 陶瓷天线具有以下特点和优势:
    1. 高灵敏度和稳定性:在1575.42±5MHz频率范围内表现出色,电压驻波比小于1.8,保证了信号的高效传输。
    2. 定制化选项:用户可以根据需求定制天线厚度和参数,满足特定应用场景的需求。
    3. 广泛的工作温度范围:可以在极端环境下稳定工作,适用于各种恶劣环境。
    4. 高性能测量设备支持:采用Agilent 8753/E5071网络分析仪和ETS三维消声室进行测试,确保数据的准确性。

    应用案例和使用建议


    该天线广泛应用于各种需要GPS和北斗信号的场合,如车载导航系统、无人机定位、手持设备定位等。实际使用时,建议根据具体应用场景进行相应的安装和调试。如果在特定环境中遇到干扰问题,可以通过增加屏蔽罩等方式进行改进。

    兼容性和支持


    这款天线采用了标准的DIP接口,可以轻松与其他标准组件进行集成。同时,深圳市蝙蝠无线技术有限公司提供全面的技术支持和售后服务,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    以下是一些常见的用户问题及解决方法:
    1. Q:天线无法正常工作怎么办?
    - A:首先检查天线接口是否正确连接,确认电源电压在指定范围内。若仍然无法正常工作,建议联系技术支持团队。
    2. Q:如何提升天线的增益?
    - A:通过增加天线的有效面积或者改变其结构来提升增益。此外,优化天线周围的电磁环境也有助于提高信号强度。

    总结和推荐


    综上所述,这款北斗/GPS 陶瓷天线凭借其高灵敏度、定制化能力和广泛的温度适应性,在众多应用场景中表现出色。对于需要高精度GPS和北斗信号的应用场景,强烈推荐使用该款产品。

BWGNSCNX10-10W4参数

参数
额定功率 -
天线类型 -
中心频率 -
支持协议 -
典型天线增益 -
最大电压驻波比 -
带宽 -
阻抗 -

BWGNSCNX10-10W4厂商介绍

BAT WIRELESS是一家高科技公司,专注于无线通信技术的研发和生产。公司主营产品包括无线通信模块、无线数据传输设备、无线网络解决方案等,这些产品广泛应用于物联网、智能家居、工业自动化、智慧城市等领域。

BAT WIRELESS的优势在于:

1. 技术创新:公司拥有强大的研发团队,持续进行技术创新,为客户提供高性能、高可靠性的无线通信产品。

2. 定制化服务:根据客户需求,提供定制化的无线通信解决方案,满足不同应用场景的需求。

3. 品质保证:公司严格把控产品质量,确保产品在各种环境下都能稳定运行。

4. 完善的售后服务:提供全方位的技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

5. 价格优势:通过规模化生产和优化供应链管理,降低成本,为客户提供具有竞争力的价格。

BWGNSCNX10-10W4数据手册

厂牌 PDF简要描述 下载
BAT WIRELESS/深圳蝙蝠无线 天线 BAT WIRELESS/深圳蝙蝠无线 BWGNSCNX10-10W4 BWGNSCNX10-10W4数据手册

BWGNSCNX10-10W4封装设计

查看详情并下载
Symbol
Footprint
3D Model
