LM7812CT

产品分类: LDO稳压器
产品描述: 71dB(120Hz) 8mA Fixed 1A 1 12V 35V 2V@ 1A (Typ) TO-220-3 通孔安装
供应商型号: CSCS-LM7812CT
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR LDO稳压器 LM7812CT

LM7812CT概述


    产品简介


    LM78XX/LM78XXA:三端1A正电压调节器
    LM78XX/LM78XXA系列是一种广泛应用于电子设备的三端正电压调节器,具有固定输出电压和高达1A的输出电流能力。该系列产品提供了多种固定的输出电压选项(如5V、6V、8V、9V、10V、12V、15V、18V、24V),适用于广泛的工业、消费电子和通信领域。每个型号均配备了内部电流限制、热关断保护及安全工作区域保护,使其在高功率需求和恶劣环境中仍能稳定运行。
    主要功能与应用领域
    - 主要功能:稳压、输出电压调整、过载保护。
    - 应用领域:工业控制设备、消费电子产品、通信设备、医疗设备等需要稳定的直流电压供电的应用。

    技术参数


    以下是LM78XX/LM78XXA系列的部分典型技术规格:
    | 参数名称 | 规格范围 |

    | 输出电压(V) | 5V, 6V, 8V, 9V, 10V, 12V, 15V, 18V, 24V |
    | 最大输出电流(A) | 1A |
    | 输入电压(V) | 7V至35V |
    | 热阻(Junction-to-Case) | 5°C/W |
    | 热阻(Junction-to-Air) | 65°C/W |
    | 工作温度范围(℃) | -40°C至+125°C |
    | 存储温度范围(℃) | -65°C至+150°C |
    其他电气特性:
    - 线路调整率(Line Regulation):±100mV
    - 负载调整率(Load Regulation):±100mV
    - 静态电流(Quiescent Current):5mA至8mA
    - 滴落电压(Dropout Voltage):2V @ 1A
    - 峰值电流(Peak Current):2.2A

    产品特点和优势


    特点:
    1. 宽泛的输出电压选择:覆盖多个常用电压等级,满足多样化需求。
    2. 多重保护机制:内置过载保护、短路保护和热关断保护,提升设备的安全性和可靠性。
    3. 高性能输出稳定性:出色的线性调节能力和负载调节能力确保电压波动极小。
    4. 高效散热设计:TO-220封装提供良好的热传导效率,适合长时间运行。
    优势:
    - 稳定可靠,尤其适合需要高电流、严苛环境下的应用。
    - 易于集成,简化电路设计并降低开发成本。
    - 广泛兼容多种电子系统,市场竞争力强。

    应用案例和使用建议


    典型应用案例
    1. 电源模块:作为独立电源模块为传感器、电机驱动器等设备供电。
    2. 音频设备:为功放、扬声器等提供稳定电源。
    3. 工业控制系统:为PLC、传感器网络等提供可靠的电压支持。
    使用建议
    - 在高负载情况下,需外加适当的散热措施以避免过热。
    - 保证输入电压适配范围,避免超出额定电压导致器件损坏。
    - 根据具体应用场景合理选择输出电压。

    兼容性和支持


    - 兼容性:LM78XX/LM78XXA与大多数主流电路板和控制器兼容,适用于多种嵌入式系统。
    - 支持服务:ON Semiconductor提供详尽的技术文档和在线支持,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压范围是否符合要求 |
    | 设备发热严重 | 添加外部散热片或风扇 |
    | 突发过流保护触发 | 检查负载是否正常连接 |

    总结和推荐


    综合评估
    LM78XX/LM78XXA系列以其优异的性能、可靠的设计和丰富的功能,在电源管理领域表现出色。其宽广的电压范围、强大的保护机制和稳定的输出能力使其成为众多电子工程师的首选。
    推荐结论
    强烈推荐使用此系列产品。无论是对稳定性要求极高的工业应用还是需要高功率输出的消费级产品,LM78XX/LM78XXA都能提供卓越的支持。同时,ON Semiconductor提供的优质售后服务进一步提升了该产品的市场价值。
    如需了解更多详情,请访问ON Semiconductor官网:[www.onsemi.com](http://www.onsemi.com)。

LM7812CT参数

参数
极性 -
线路调节 -
稳压器数量 1
输出类型 Fixed
输出电流 1A
最大压差@电流 2V@ 1A (Typ)
Iq-静态电流 8mA
最大输出电压 -
最小输出电压 12V
纹波抑制-PSRR 71dB(120Hz)
负载调节 -
最大输入电压 35V
最小输入电压 -
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装

LM7812CT厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

LM7812CT数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR LDO稳压器 FAIRCHILD SEMICONDUCTOR LM7812CT LM7812CT数据手册

LM7812CT封装设计

查看详情并下载
Symbol
Footprint

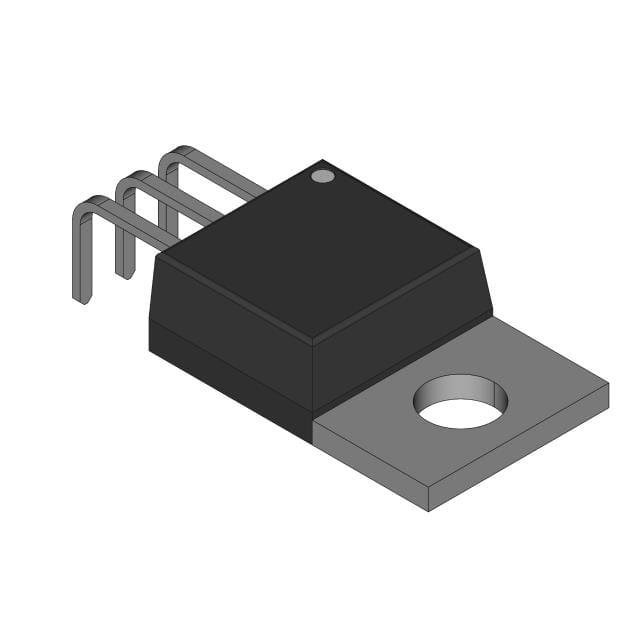

3D Model
