首页  >  产品百科  >  FQT7N10LTF

FQT7N10LTF

产品分类: 场效应管(MOSFET)
产品描述: 2W(Tc) 20V 2V@ 250µA 6nC@ 5 V 1个N沟道 100V 350mΩ@ 850mA,10V 1.7A 290pF@25V SOT-223-4 贴片安装
供应商型号: CSCS-FQT7N10LTF
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 场效应管(MOSFET) FQT7N10LTF

FQT7N10LTF概述

    FQT7N10L N-Channel MOSFET 技术手册

    产品简介


    FQT7N10L 是一款高性能的 N-Channel 增强型功率 MOSFET,由 Fairchild Semiconductor(现为 ON Semiconductor 的一部分)生产。该器件采用先进的平面条纹和 DMOS 技术制造,旨在降低导通电阻(RDS(on)),并提供卓越的开关性能和高雪崩能量承受能力。该器件广泛应用于多种领域,包括开关电源、音频放大器、直流电机控制和可变开关电源等。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 漏源电压(VDSS) | 100 V |
    | 持续漏极电流(ID) 1.7 A |
    | 单脉冲雪崩能量(EAS) 50 mJ |
    | 热阻(RθJA) 62.5 | °C/W |
    | 工作温度范围(TJ, TSTG) | -55 +150 | °C |
    | 开关时间(td(on)) 9 | 30 | ns |
    | 关断时间(td(off)) 17 | 45 | ns |
    | 总栅极电荷(Qg) 4.6 | 6.0 | nC |

    产品特点和优势


    FQT7N10L 的主要特点和优势如下:
    - 低导通电阻:典型值仅为 350 mΩ(@ VGS=10V, ID=0.85A),确保高效能操作。
    - 低栅极电荷:典型值为 5.8 nC,减少开关损耗,提高效率。
    - 低反向传输电容:典型值为 10 pF,降低高频噪声干扰。
    - 100% 雪崩测试:增强的可靠性,适合恶劣工作环境。

    应用案例和使用建议


    FQT7N10L 在多种应用中表现出色,例如:
    - 开关电源:其高能效和快速开关特性使其成为理想的开关元件。
    - 音频放大器:低噪声特性和稳定性确保高品质音质输出。
    - 直流电机控制:快速响应时间和高可靠性适合电机驱动应用。
    建议在使用时根据具体应用需求调整驱动电路设计,以充分发挥器件性能。

    兼容性和支持


    FQT7N10L 可与多种标准电子设备兼容,ON Semiconductor 提供详尽的技术文档和支持服务,确保客户能够顺利集成该器件到其系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热设计,确保良好热管理 |
    | 开关速度慢 | 调整栅极驱动电路参数,优化驱动信号 |
    | 导通电阻异常增大 | 确认 VGS 电压是否达到要求 |

    总结和推荐


    综上所述,FQT7N10L N-Channel MOSFET 是一款性能优越、可靠性高的电子元器件,非常适合现代电力电子应用。其低导通电阻、高雪崩能量承受能力和快速开关特性使其在市场上具有很强的竞争力。强烈推荐给需要高性能功率管理解决方案的工程师和技术人员。

FQT7N10LTF参数

参数
配置 -
Vgs(th)-栅源极阈值电压 2V@ 250µA
Id-连续漏极电流 1.7A
Vds-漏源极击穿电压 100V
Vgs-栅源极电压 20V
通道数量 -
Rds(On)-漏源导通电阻 350mΩ@ 850mA,10V
FET类型 1个N沟道
Ciss-不同 Vds 时的输入最大电容 290pF@25V
栅极电荷 6nC@ 5 V
最大功率耗散 2W(Tc)

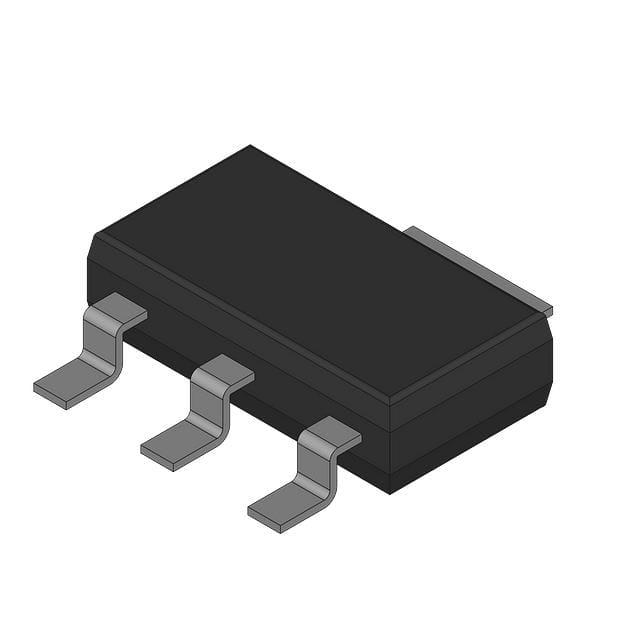

通用封装 SOT-223-4
安装方式 贴片安装
零件状态 在售
包装方式 散装

FQT7N10LTF厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

FQT7N10LTF数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 场效应管(MOSFET) FAIRCHILD SEMICONDUCTOR FQT7N10LTF FQT7N10LTF数据手册

FQT7N10LTF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1001+ $ 0.192 ¥ 1.6224
库存: 2749
起订量: 2605 增量: 1
交货地:
最小起订量为:1001
合计: ¥ 1624.02
直接购买
加入购物车
