BCX19

产品分类: 三极管(BJT)
产品描述: 620mV@ 500mA,50mA NPN 250mW 5V 100nA 50V 45V 500mA SOT-23-3 贴片安装
供应商型号:
供应商:
标准整包数: 0
FAIRCHILD SEMICONDUCTOR 三极管(BJT) BCX19

BCX19概述


    产品简介


    本手册介绍了几种通用型晶体管,包括BCX17LT1、BCX18LT1(PNP型)和BCX19LT1(NPN型)。这些晶体管被广泛应用于各种电子电路中,特别是在需要电流放大功能的场合,如放大器、开关电路和逻辑电路。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 集电极-发射极击穿电压(IC=10mA, IB=0) | - | 45 | - | Vdc |
    | 集电极-基极击穿电压(IC=10mA, IC=0) | - | 50 | - | Vdc |
    | 发射极-基极击穿电压(IC=10mA, IC=0) | - | 50 | - | Vdc |
    | 集电极截止电流(VCB=20Vdc, IE=0) | - | - | 100 | nAdc |
    | 发射极截止电流(VEB=5.0Vdc, IC=0) | - | - | 10 | Adc |
    | 直流电流增益(IC=100mA, VCE=1.0Vdc) | 100 | - | 600 | - |
    | 集电极-发射极饱和电压(IC=500mA, IB=50mA) | - | - | 0.62 | Vdc |
    | 基极-发射极导通电压(IC=500mA, VCE=1.0Vdc) | - | - | 1.2 | Vdc |

    产品特点和优势


    BCX17LT1、BCX18LT1 和 BCX19LT1 的主要特点是它们具有较高的电流增益和较低的饱和电压。这使得它们在高电流放大需求的应用中表现出色。此外,它们还提供了多种封装选项,以满足不同设计的需求。Pb-Free 包装也意味着这些晶体管符合环保要求,适合现代电子产品生产。

    应用案例和使用建议


    应用案例
    这些晶体管广泛应用于信号放大、开关控制和电源管理等领域。例如,在音频放大器中,它们可以作为功率放大器的驱动元件;在直流电机控制器中,可以作为开关元件来控制电机的启动和停止。
    使用建议
    在使用这些晶体管时,应注意其最大额定值,如最大集电极电流和最大耗散功率。同时,为了确保可靠运行,建议使用适当的散热措施,尤其是在高电流应用中。

    兼容性和支持


    这些晶体管具有良好的兼容性,可与其他标准电子元件配合使用。ON Semiconductor 提供了详细的订购和运输信息,以确保客户能够方便地获取所需的产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 晶体管发热严重 | 使用合适的散热器,保持良好通风 |
    | 输出信号不稳定 | 确保电源稳定,检查接地连接 |
    | 开关操作不稳定 | 检查基极驱动信号,确保其足够强 |

    总结和推荐


    BCX17LT1、BCX18LT1 和 BCX19LT1 是高品质的晶体管,具有高电流增益和低饱和电压。它们适用于多种电子电路设计,尤其是在高电流放大和开关控制方面表现优异。建议在需要高性能和高可靠性的应用场景中使用这些晶体管。
    总的来说,这些晶体管是值得推荐的选择,它们不仅性能优越,而且提供可靠的长期支持和维护。

BCX19参数

参数
配置 -
集电极电流 500mA
集电极截止电流 100nA
VEBO-最大发射极基极电压 5V
不同 Ib,Ic 时的 Vce 最大饱和值 620mV@ 500mA,50mA
VCBO-最大集电极基极电压 50V
最大集电极发射极饱和电压 620mV@ 50mA,500mA
VCEO-集电极-发射极最大电压 45V
最大功率耗散 250mW
晶体管类型 NPN
通用封装 SOT-23-3
安装方式 贴片安装
应用等级 军用级
包装方式 散装

BCX19厂商介绍

Fairchild Semiconductor(费尔柴尔德半导体)是一家历史悠久的美国半导体公司,成立于1957年,总部位于加利福尼亚州。该公司专注于设计、制造和销售各种模拟、混合信号和功率管理集成电路(ICs)。Fairchild的产品广泛应用于工业、汽车、计算机、通信和消费电子等领域。

主营产品分类包括:
1. 电源管理:提供电源转换、电源分配和电源保护解决方案。
2. 信号管理:包括放大器、接口、数据转换器等,用于信号处理和传输。
3. 移动和无线:为移动设备提供电源管理和信号处理解决方案。
4. 工业:提供工业控制系统和自动化所需的半导体产品。
5. 汽车:为汽车电子系统提供高性能的半导体解决方案。

Fairchild Semiconductor的优势在于:
1. 技术创新:拥有强大的研发能力,不断推出创新产品。
2. 产品多样性:提供广泛的产品线,满足不同市场和应用需求。
3. 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
4. 客户服务:提供专业的技术支持和定制化服务,满足客户的个性化需求。

BCX19数据手册

厂牌 PDF简要描述 下载
FAIRCHILD SEMICONDUCTOR 三极管(BJT) FAIRCHILD SEMICONDUCTOR BCX19 BCX19数据手册

BCX19封装设计

查看详情并下载
Symbol
Footprint

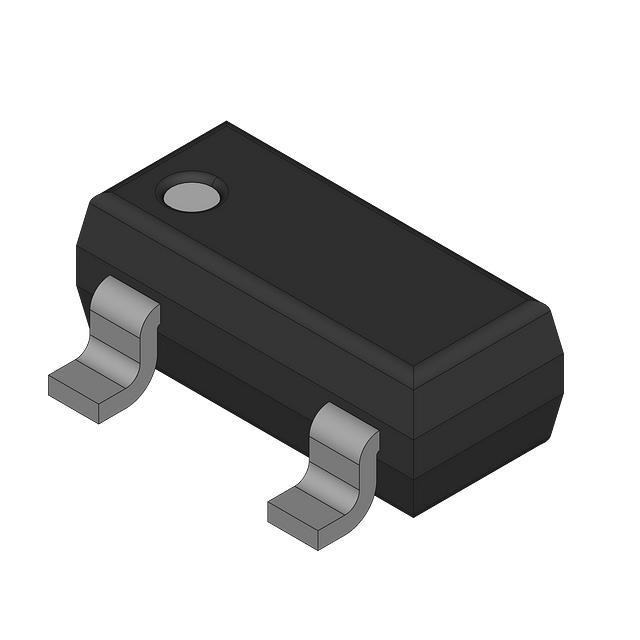

3D Model
