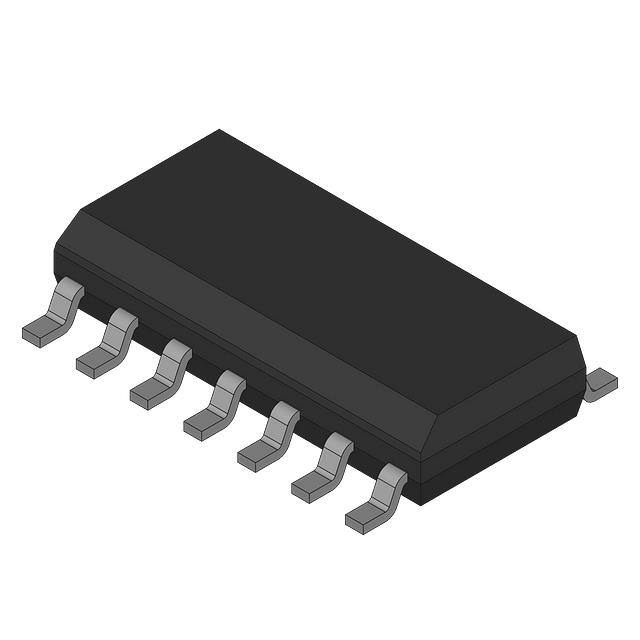

MM74HC14M

产品分类: 触发器
产品描述: 2μA 21ns@ 6V,50pF 推挽 6 2V 6V 5.2mA Inverter 74HC 施密特触发器 5.2mA SOIC-14 贴片安装
供应商型号: CSCS-MM74HC14M
供应商: 海外现货
标准整包数: 1
FAIRCHILD SEMICONDUCTOR 触发器 MM74HC14M

MM74HC14M概述


    产品简介


    MM74HC14 Hex Inverting Schmitt Trigger 是一款高性能的六路反相施密特触发器芯片,采用先进的硅栅CMOS技术制造。该产品能够实现低功耗和高噪声容限的标准CMOS性能,并能驱动多达10个LS-TTL负载。它在逻辑功能上与标准的74LS逻辑家族兼容,具备广泛的供电电压范围(2V至6V)。此外,所有输入端均通过内部二极管钳位保护装置连接到电源和接地,以防止静电放电造成的损坏。

    技术参数


    - 供电电压范围: 2V 至 6V
    - 正向阈值电压 (VT+):
    - 最小值:1.0V
    - 最大值:1.5V
    - 负向阈值电压 (VT-):
    - 最小值:0.3V
    - 最大值:1.0V
    - 滞后电压 (VH):
    - 最小值:0.2V
    - 最大值:1.0V
    - 传播延迟时间 (tPHL/tPLH):
    - 典型值:13ns
    - 最大值:22ns
    - 高电平输出电压 (VOH):
    - 最小值:1.9V(@4.5V,IOUT=20µA)
    - 最大值:5.9V(@6V,IOUT=20µA)
    - 低电平输出电压 (VOL):
    - 最大值:0.1V(@4.5V,IOUT=20µA)
    - 最大值:0.4V(@6V,IOUT=5.2mA)
    - 输入电流 (IIN):
    - 最大值:±1µA
    - 静态功耗电流 (ICC):
    - 最大值:20µA(@6V,IOUT=0µA)

    产品特点和优势


    1. 超低功耗设计:得益于先进的CMOS技术,该芯片在典型工作条件下消耗的静态功耗非常低,仅为20µA,特别适合电池供电的应用。
    2. 高抗噪能力:施密特触发器架构具有高输入阈值,能够有效抵抗噪声干扰,提高信号质量。
    3. 高集成度:单颗芯片集成了六个独立的反相信号路径,大幅减少了电路板的空间需求。
    4. 广泛的工作电压范围:支持2V至6V供电范围,适用性强。
    5. 绿色环保:无铅、无卤化物且符合RoHS标准,满足环保要求。

    应用案例和使用建议


    应用案例:
    - 低功耗振荡器设计:如图5所示,该芯片可构建低功耗振荡电路,适用于物联网设备中的时钟模块。
    - 信号整形和滤波:用于放大器、比较器及缓冲器的输入信号整形,提升信号完整性。
    - 工业控制:在工业自动化领域,用于处理复杂控制信号的逻辑转换。
    使用建议:
    - 在设计时需注意避免过载,确保供电电压稳定,避免对电路造成损坏。
    - 使用施密特触发器时,可以调整输入电压范围以优化滞后电压性能,提高信号抗干扰能力。

    兼容性和支持


    MM74HC14与标准74LS逻辑家族兼容,可通过多种封装形式提供(如SOIC-14和TSSOP-14),便于灵活选择。安森美半导体公司为该产品提供详尽的技术支持,包括数据手册和应用指南,同时提供全球范围内的售后服务。

    常见问题与解决方案


    1. 问:芯片供电后无响应?
    - 解决方案:检查供电电压是否在规定的范围内(2V至6V)。如果供电正常但仍无响应,可能需要重新焊接引脚或更换芯片。

    2. 问:芯片工作温度异常?
    - 解决方案:确认工作温度范围是否超出推荐值(-55°C至+125°C)。如超出,请采取散热措施或将工作温度限制在推荐范围内。
    3. 问:输入信号受噪声干扰严重?
    - 解决方案:施密特触发器设计初衷就是降低噪声影响,确保输入信号干净无杂波;必要时可以增加外部滤波电路。

    总结和推荐


    综合评估:
    MM74HC14以其高可靠性、低功耗、优异的抗噪能力和广泛的适用性成为电子系统设计的理想选择。尤其适合低功耗和复杂信号处理场景。
    推荐:
    我们强烈推荐这款产品给所有需要高性能逻辑器件的开发者和工程师。其卓越的设计和性价比使其成为众多项目的理想之选。无论是消费电子产品还是工业控制系统,MM74HC14都是不可或缺的核心组件之一。

MM74HC14M参数

参数
输入类型 施密特触发器
高电平输出电流 5.2mA
逻辑功能 Inverter
低电平输出电流 5.2mA
逻辑系列 74HC
输出类型 推挽
触发器类型 -
最大工作供电电压 6V
极性 -
传播延迟时间 21ns@ 6V,50pF
Iq-静态电流 2μA
元件数量 6
时钟频率 -
输入电容 -
最小工作供电电压 2V
通用封装 SOIC-14
安装方式 贴片安装
应用等级 工业级
包装方式 散装
