ES2D

产品分类: 肖特基二极管
产品描述: 600V 30A 35ns 10μA 400V 2A 独立式 SMB(DO-214AA) 贴片安装
供应商型号:
供应商:
标准整包数: 0

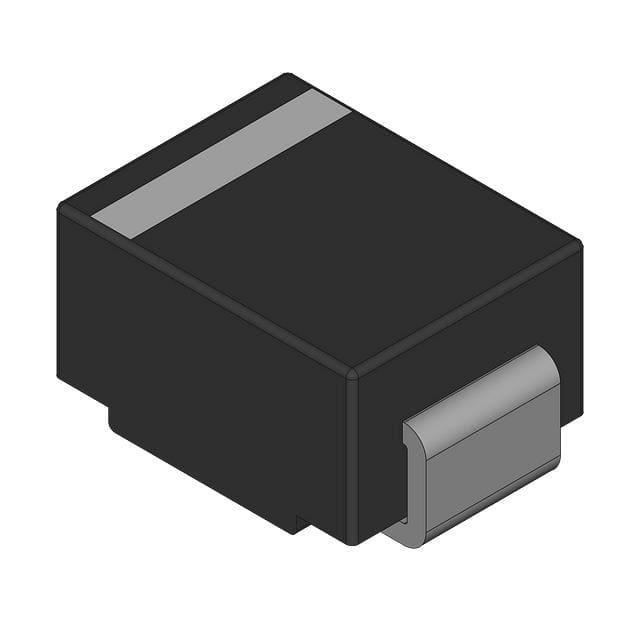

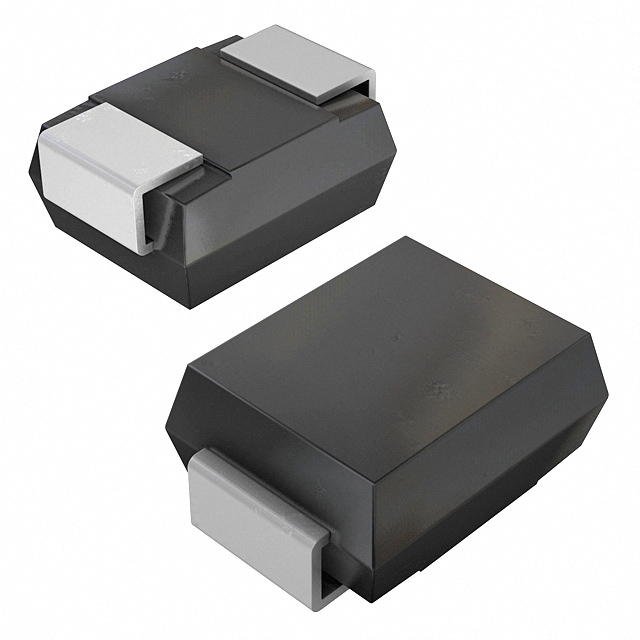

FAIRCHILD SEMICONDUCTOR 肖特基二极管 ES2D

ES2D概述

    快速整流器(Fast Rectifiers)——ES2A-ES2D

    产品简介


    快速整流器(Fast Rectifiers)是适用于表面贴装设计的高性能电子元件,广泛应用于需要高效转换电力的场合。产品型号包括ES2A、ES2B、ES2C和ES2D,这些器件以其低导通电压、快速恢复时间和优越的电气特性而闻名。它们特别适合高频整流、开关电源、DC-DC转换器和其他功率电子应用领域。

    技术参数


    以下为产品的主要技术规格:
    - 最大重复反向电压 (VRRM):ES2A - 50V,ES2B - 100V,ES2C - 150V,ES2D - 200V
    - 平均整流正向电流 (IF(AV)):2.0A(在TL=115°C时)
    - 非重复峰值正向浪涌电流 (IFSM):50A
    - 存储温度范围 (TSTG) 和 工作结温范围 (TJ):-55°C至+150°C
    - 功率耗散 (PD):1.66W
    - 结到环境热阻 (RθJA):75°C/W
    - 结到引线热阻 (RθJL):20°C/W
    - 最大正向电压 (VF):0.90V(当IF=2.0A时)
    - 反向恢复时间 (trr):20ns(测试条件:IF=0.5A,IR=1.0A,IRR=0.25A)
    - 最大反向电流 (IR):10µA(TA=25°C),350µA(TA=100°C)
    - 总电容 (CT):18pF(测试条件:VR=4.0V,f=1.0MHz)

    产品特点和优势


    1. 玻璃钝化结:增强长期稳定性和抗污染能力。
    2. 低轮廓封装:便于自动化装配和提高生产效率。
    3. 内置应力缓解:提高机械耐用性。
    4. 超快恢复时间:提升整体效率,减少功耗。
    5. 无铅设计:符合环保要求,满足RoHS标准。

    应用案例和使用建议


    1. 高频整流电路:如DC-DC转换器,其高效率和快速恢复时间能够显著改善系统性能。
    2. 开关电源:在电源管理模块中可有效降低发热和能量损失。
    3. 通讯设备:适用于高速信号处理和滤波电路。

    建议:在高温环境下使用时需适当降额操作以延长寿命;合理规划电路布局以减少寄生电感和电阻的影响。

    兼容性和支持


    该系列产品支持与主流表面贴装设备的兼容性,并可通过Tape & Reel包装形式批量供应。制造商提供详尽的技术文档和支持服务,帮助客户进行设计验证和故障排查。

    常见问题与解决方案


    1. Q: 在高电流条件下工作是否会降低寿命?
    - A: 是的,建议按照数据手册中的降额曲线进行操作。
    2. Q: 如何测试反向恢复时间?
    - A: 使用示波器配合脉冲发生器进行测试,确保电路配置符合数据手册中的推荐设置。
    3. Q: 是否支持高温存储?
    - A: 是的,支持最高150°C的存储温度。

    总结和推荐


    ES2A-ES2D系列快速整流器凭借其优异的性能、稳定的品质以及全面的技术支持,在高频和大功率应用领域表现出色。它不仅提供了卓越的效率和可靠性,还满足严格的环保要求。对于需要高效能和紧凑设计的应用场景,这款产品无疑是最佳选择。因此,强烈推荐用于需要高性能和可靠性的现代电子系统中。

ES2D参数

参数
配置 独立式
If - 正向电流 2A
Ir - 反向电流 10μA
Vr-反向电压 600V
反向恢复时间 35ns
正向浪涌电流 30A
Vrrm - 重复反向电压 400V
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 工业级
包装方式 散装
