0805W8F3830T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 383Ω ±1% 1/8W 0805
供应商型号: 11M-D-0805W8F3830T5E
供应商: 云汉优选
标准整包数: 100

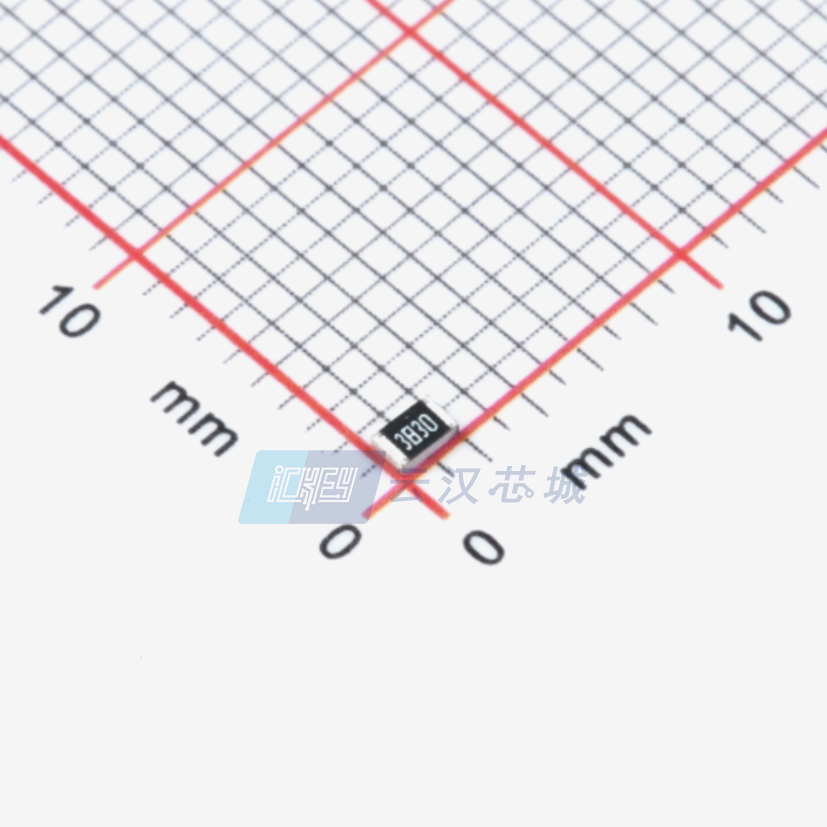

UNI-ROYAL 贴片电阻 0805W8F3830T5E

0805W8F3830T5E概述

    # 厚膜芯片电阻技术手册

    产品简介


    产品类型
    厚膜芯片电阻(Thick Film Chip Resistors)是一种广泛应用于电子设备中的关键元件,具有多种尺寸规格,包括但不限于01005、0201、0402、0603、0805、1206、1210、1812、2010和2512系列。
    主要功能
    - 稳定的电阻值,适用于广泛的电路设计需求。
    - 具有良好的温度稳定性和低温度系数。
    - 支持波峰焊接和回流焊接工艺,适用于自动化生产线。
    应用领域
    厚膜芯片电阻适用于导航系统(GPS)、移动电话、电信设备、个人数字助理(PDA)、电视盒子、电表等各类电子产品。

    技术参数


    | 尺寸系列 | 功率额定值(W) | 额定电压 | 最大工作电压 | 最大过载电压 | 跳线电阻值 | 额定电流 |
    ||
    | 01005 | 1/32 | 15V | 30V | 30V | <50mΩ | 0.5A |
    | 0201 | 1/20 | 25V | 50V | 50V | <50mΩ | 0.5A |
    | 0402 | 1/16 | 50V | 100V | 100V | <50mΩ | 1A |
    | 0603 | 1/10, 1/8 | 75V | 150V | 300V | <50mΩ | 1A |
    | 0805 | 1/4, 1/4 | 150V | 300V | 500V | <50mΩ | 2A |
    | 1206 | 1/3, 1/2, 1/3 | 200V | 400V | 500V | <50mΩ | 2A, 10A |
    | 1210 | 1/2, 1/2 | 200V | 500V | 500V | <50mΩ | 2A, 10A |
    | 1812 | 3/4, 3/4 | 200V | 500V | 500V | <50mΩ | 2A, 10A |
    | 2010 | 3/4, 3/4 | 200V | 500V | 500V | <50mΩ | 2A, 10A |
    | 2512 | 1 | 200V | 500V | 500V | <50mΩ | 2A, 10A |

    产品特点和优势


    1. 体积小,重量轻:适合小型化、便携式电子设备的设计。
    2. 温度稳定性好:宽广的工作温度范围(-55℃~155℃),在极端环境下依然表现稳定。
    3. 易于集成:支持波峰焊接和回流焊接工艺,有助于减少装配成本并提高生产效率。
    4. 精度高:具有高精度电阻值,适合对电阻值有严格要求的应用。

    应用案例和使用建议


    应用案例
    - 导航系统(GPS):用于精密位置定位和测量,需要高精度和稳定的电阻值。
    - 移动电话:用于手机主板上的阻抗匹配和滤波电路,确保信号传输的稳定性。
    使用建议
    - 在高温环境下使用时,应注意功耗限制以避免过热损坏。
    - 确保电路板厚度大于1.6mm,以保证足够的机械强度。

    兼容性和支持


    - 兼容性:厚膜芯片电阻可以与其他标准电子元件良好配合使用,广泛适用于不同类型的电路设计。
    - 支持:提供详尽的技术手册和客户支持,帮助客户快速解决问题,确保产品性能和可靠性。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后电阻值异常 | 检查焊接温度和时间,确认符合规范;重新焊接 |
    | 过载损坏 | 减少电路负载,确保不超过最大允许电流 |
    | 长期工作稳定性下降 | 确认工作环境满足推荐条件,如温度、湿度等 |

    总结和推荐


    综合评估
    厚膜芯片电阻以其小巧的体积、稳定的性能和高精度赢得了广泛应用。其出色的温度稳定性和宽泛的额定电压范围使其成为各种高要求应用场景的理想选择。
    推荐使用
    强烈推荐在导航系统、移动电话、电信设备、PDA、电视盒子和电表等领域使用这款厚膜芯片电阻。无论是追求高性能还是低成本的解决方案,它都能提供可靠的性能保障。
    通过上述分析可以看出,厚膜芯片电阻凭借其独特的技术特性和优势,在多个领域都有着广泛的应用前景。如果您有任何疑问或需求,欢迎随时联系我们获取更多技术支持。

0805W8F3830T5E参数

参数
电阻值 383Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8F3830T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8F3830T5E 0805W8F3830T5E数据手册

0805W8F3830T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
