0805W8F3090T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 309Ω ±1% 1/8W 0805
供应商型号: 11M-D-0805W8F3090T5E
供应商: 云汉优选
标准整包数: 100

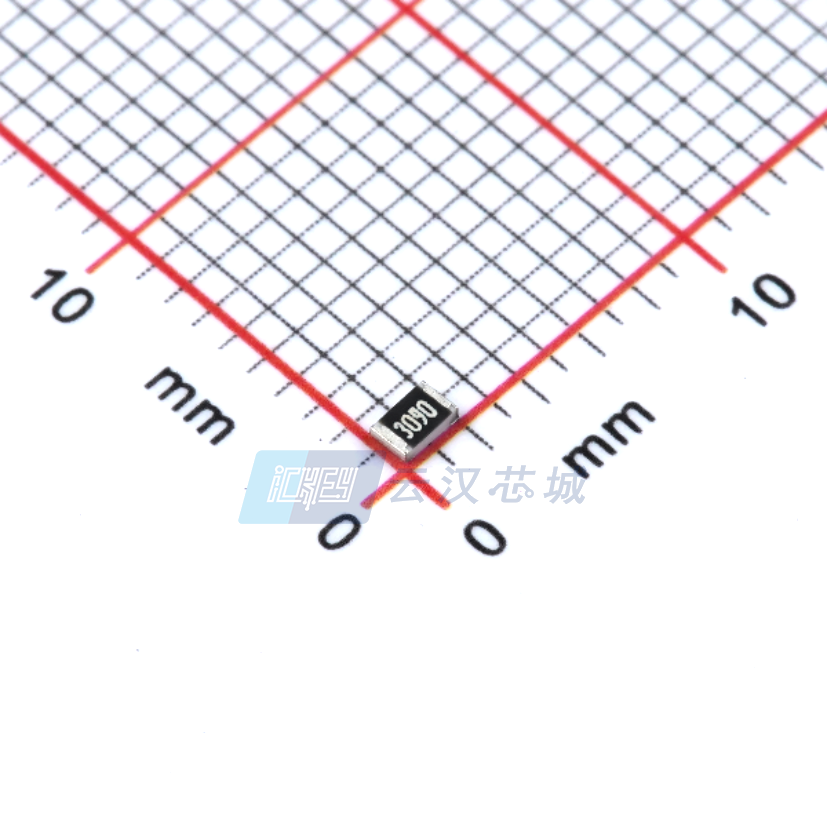

UNI-ROYAL 贴片电阻 0805W8F3090T5E

0805W8F3090T5E概述

    厚膜贴片电阻技术手册

    产品简介


    厚膜贴片电阻是一种广泛应用于电子设备中的基础电子元件。它们由无铅材料制成,适用于波峰焊和回流焊接工艺。不同尺寸的产品(如01005、0201、0402等)提供不同的功率等级、容差和阻值范围。这些电阻被广泛用于各种消费电子、通信设备、工业控制和医疗仪器中。

    技术参数


    以下是不同型号的厚膜贴片电阻的主要技术规格:
    | 尺寸 | 功率(W) | 额定电流(A) | 最大过载电流(A) | 温度范围(℃) |

    | 01005 | 1/32 | 0.5 | 1 | -55~155 |
    | 0201 | 1/20 | 0.5 | 1 | -55~155 |
    | 0402 | 1/16 | 1 | 2 | -55~155 |
    | 0603 | 1/10 | 1 | 2 | -55~155 |
    | 0805 | 1/4 | 2 | 5 | -55~155 |
    | 1206 | 1/3 | 2 | 10 | -55~155 |
    | 1210 | 1/2 | 2 | 10 | -55~155 |
    | 1812 | 3/4 | 2 | 10 | -55~155 |
    | 2010 | 3/4 | 2 | 10 | -55~155 |
    | 2512 | 1 | 2 | 10 | -55~155 |

    产品特点和优势


    厚膜贴片电阻具有以下特点和优势:
    - 无铅环保:所有产品均符合RoHS标准,环保且无铅。
    - 高精度和稳定性:不同型号的电阻具有高精度(如±0.5%)和低温度系数(如±100 PPM/℃),确保长期稳定运行。
    - 宽工作温度范围:可以在-55℃至155℃的极端环境下正常工作。
    - 多种封装选择:提供纸带和卷盘包装,便于自动化生产线的使用。


    应用案例和使用建议


    - 消费电子产品:适用于手机、平板电脑等便携式设备中。
    - 通信设备:适用于路由器、交换机等通信基础设施中。
    - 工业控制:适用于自动化设备、工业机器人等。
    - 医疗仪器:适用于医疗器械,需要高精度和稳定性的场合。
    使用建议:
    - 在焊接过程中,建议使用260℃±5℃的温度进行浸锡10±1秒,以确保良好的焊接质量。
    - 为避免电阻老化,建议在电路板厚度超过1.6mm时使用,否则应咨询供应商以选择合适的替代品。

    兼容性和支持


    厚膜贴片电阻与大多数标准焊接设备兼容,适合批量生产和自动化生产线使用。供应商提供全面的技术支持和售后服务,以帮助客户解决任何问题。

    常见问题与解决方案


    1. 电阻值不准确:检查是否按照标准电阻值选购,并确保焊接过程正确。
    2. 焊接不良:确保焊接温度和时间符合标准,并检查电路板的厚度。
    3. 外观损坏:检查是否在运输或储存过程中受到物理损伤。
    解决方案:
    - 确保购买符合标准规格的产品。
    - 按照供应商推荐的焊接条件操作。
    - 存储在适当的温度和湿度环境中。

    总结和推荐


    厚膜贴片电阻凭借其优良的性能和广泛的适用范围,在众多电子设备中发挥着重要作用。它们具有高精度、稳定的温度系数、宽工作温度范围等特点,是理想的电子元件选择。鉴于其卓越的性能和可靠性,强烈推荐在设计和制造过程中使用这些厚膜贴片电阻。

0805W8F3090T5E参数

参数
电阻值 309Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 650μm(高度)
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

0805W8F3090T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8F3090T5E 0805W8F3090T5E数据手册

0805W8F3090T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 0.0008
1000+ ¥ 0.0007
3000+ ¥ 0.0006
10000+ ¥ 0.0005
50000+ ¥ 0.0005
库存: 4485
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 0.08
