0805W8F124JT5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 12.4Ω ±1% 1/8W 0805
供应商型号: 11M-D-0805W8F124JT5E
供应商: 云汉优选
标准整包数: 100

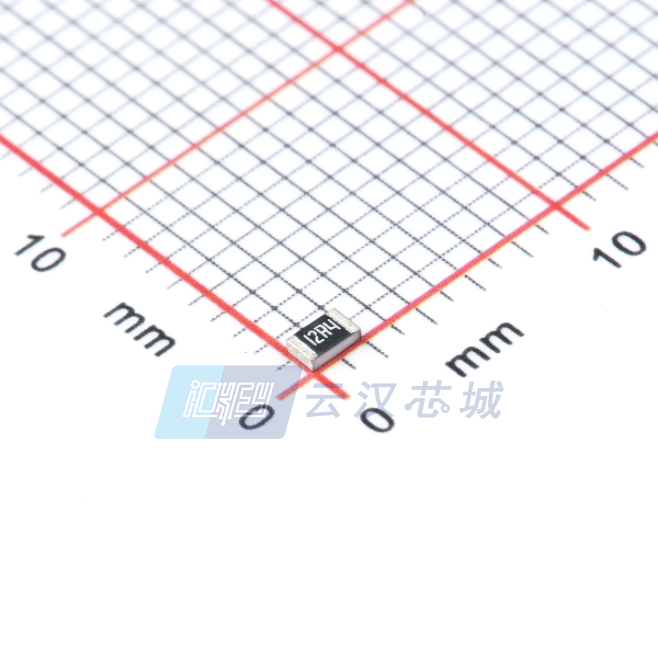

UNI-ROYAL 贴片电阻 0805W8F124JT5E

0805W8F124JT5E概述


    产品简介


    Thick Film Chip Resistor(厚膜芯片电阻器)是电子元件中的基础组件之一,广泛应用于各类电子设备中。这些电阻器以其小巧的体积、轻便的重量以及高可靠性而著称,特别适用于导航系统(如GPS)、移动电话、电信设备、PDA、电视盒、仪表等各种场合。本次介绍的产品系列包括01005、0201、0402、0603、0805、1206、1210、1812、2010和2512等多种尺寸规格。

    技术参数


    该系列产品涵盖多种功率等级和尺寸规格,具体技术参数如下:
    - 尺寸规格:01005、0201、0402、0603、0805、1206、1210、1812、2010和2512。
    - 功率范围:1/32W到1W。
    - 温度系数:01005:1Ω至10Ω为-200至+600 PPM/℃;其他型号在不同阻值范围内有不同的温度系数。
    - 最大工作电压:根据不同的尺寸规格,从15V到200V不等。
    - 最大过载电压:从30V到500V不等。
    - 耐电压:100V至500V。
    - 电阻值范围:根据不同尺寸规格,电阻值范围从1Ω到10MΩ不等。
    - 精度:±0.5%、±1%、±2%、±5%。
    - 焊接焊盘尺寸建议:根据不同的型号提供相应的尺寸建议。

    产品特点和优势


    1. 小型化设计:01005尺寸的厚度薄膜芯片电阻仅有0.40mm x 0.20mm,极大地节省了空间。
    2. 高可靠性:产品具有优异的耐温、耐湿等特性,能够在-55℃到125℃的环境中稳定工作。
    3. 广泛应用:适用于各种高精密电子产品,如GPS、手机、电信设备等。
    4. 高功率处理能力:高过载电压及最大工作电压保证了其在复杂电路中的稳定性。

    应用案例和使用建议


    - 移动电话:可以用于智能手机和平板电脑中的电源管理和信号传输。
    - 导航设备:适用于GPS接收器中的精确电阻匹配。
    - 电信设备:用于信号调理和滤波,确保信号传输的质量。
    使用建议:
    - 选择合适尺寸:根据具体电路需求选择合适的尺寸,以达到最佳效果。
    - 环境考虑:确保电路板厚度大于1.6mm,以防止电阻器在电路板上的损坏。

    兼容性和支持


    - 兼容性:该系列电阻器与主流焊接工艺兼容,如波峰焊和回流焊。
    - 支持和服务:供应商提供标准的包装服务(Bulk、Tape/Reel),并根据客户需求提供特定包装数量。

    常见问题与解决方案


    - 问:电阻值不稳定怎么办?
    - 答:可能是由于温度波动导致,检查安装环境并确保温度控制在允许范围内。
    - 问:出现异常过载电流怎么办?
    - 答:确保电路连接正确,并根据实际需求选用相应功率等级的电阻器。

    总结和推荐


    Thick Film Chip Resistors以其小型化设计、高可靠性和广泛的应用领域在市场上表现出色。无论是便携式电子设备还是工业级应用,这些电阻器都能满足用户的高标准要求。强烈推荐使用Uniroyal Electronics Global Co., Ltd.的产品,其卓越的技术和良好的售后支持使其成为市场上值得信赖的选择。

0805W8F124JT5E参数

参数
电阻值 12.4Ω
精度 ±1%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8F124JT5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8F124JT5E 0805W8F124JT5E数据手册

0805W8F124JT5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
