0805W8J0153T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 15000Ω ±5% 1/8W 0805
供应商型号: 11M-0805W8J0153T5E
供应商: 云汉优选
标准整包数: 100

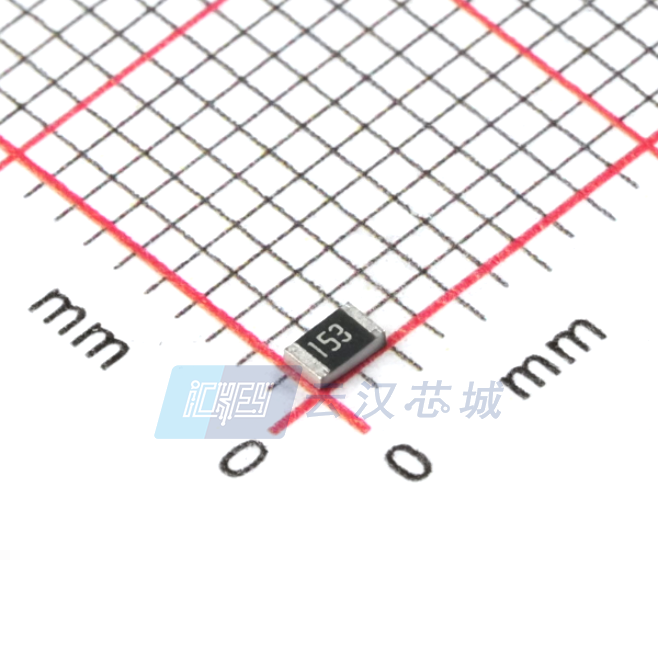

UNI-ROYAL 贴片电阻 0805W8J0153T5E

0805W8J0153T5E概述


    产品简介


    Uniroyal Electronics Global Co., Ltd. 的厚膜片式电阻是一种高精度、高性能的电子元器件,广泛应用于导航系统(如GPS)、移动电话、电信设备、PDA、机顶盒、电表等领域。这类电阻具备小尺寸、轻重量的特点,能显著降低装配成本并匹配放置机的性能要求,适用于波峰焊接和回流焊接工艺。

    技术参数


    - 尺寸:01005、0201、0402、0603、0805、1206、1210、1812、2010、2512系列,具体尺寸参见数据表。
    - 功率额定值:依据不同型号,功率范围为1/32W到1W。
    - 温度系数:根据具体型号,温度系数范围为-200~+600ppm/℃到±100ppm/℃。
    - 工作电压:根据不同型号,最大工作电压范围为15V到500V。
    - 过载电压:一般为最大工作电压的2.5倍或特定最大值。
    - 耐压能力:符合相关标准,具体值取决于型号。
    - 电阻范围:依据不同型号,电阻范围从1Ω到10MΩ。
    - 工作温度范围:-55℃到155℃。

    产品特点和优势


    - 小尺寸和轻重量:适合高度集成的应用,减少电路板空间需求。
    - 高效装配成本:与放置机兼容,易于自动化生产。
    - 广泛适用性:适用于多种焊接工艺,提高生产效率。
    - 高精度和稳定性:温度系数低,确保稳定的工作性能。
    - 耐用性强:承受高温、高压和湿度变化,适用于苛刻环境。

    应用案例和使用建议


    - 移动电话:作为电源管理部分的关键部件,提升整体电路稳定性。
    - 电信设备:在通信模块中作为分压器使用,保证信号传输的质量。
    - 机顶盒:在信号处理电路中作为精密电阻,确保高质量视频输出。
    使用建议:
    - 在安装时确保电路板厚度大于1.6mm,若低于此值需与厂家确认以获取更合适的型号。
    - 储存条件应控制在15℃~35℃之间,湿度25%~75%,避免暴露于高静电、直射阳光、雨水、雪或凝结水环境中。

    兼容性和支持


    - 兼容性:与主流放置机和焊接设备兼容。
    - 技术支持:提供详细的安装指南和技术支持,确保客户能够正确使用和维护产品。

    常见问题与解决方案


    1. 问题:存储时间超过一年后,焊锡效果变差。
    - 解决方案:建议定期检查焊锡效果,必要时更换库存。
    2. 问题:产品在极端温度下性能不稳定。
    - 解决方案:选择适用于极端温度范围的产品型号,或在设计时考虑额外的热管理措施。
    3. 问题:电路板厚度不足导致装配困难。
    - 解决方案:提前与厂家沟通,确认最适合的产品型号。

    总结和推荐


    Uniroyal Electronics Global Co., Ltd. 的厚膜片式电阻凭借其高精度、稳定性和广泛的适用性,在多个领域内展现出强大的竞争优势。其多样化的型号和严格的测试标准确保了产品在各种环境下的可靠性和耐用性。总体而言,这款电阻是非常值得推荐的优质产品。

0805W8J0153T5E参数

参数
电阻值 15KΩ
精度 ±5%
额定功率 125mW
温度系数 ±100ppm/℃
长*宽*高 2mm*1.25mm*650μm
通用封装 0805
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

0805W8J0153T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0805W8J0153T5E 0805W8J0153T5E数据手册

0805W8J0153T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
