0603WAF2202T5E

产品分类: 贴片电阻
厂牌: UNI-ROYAL
产品描述: 芯片电阻 22000Ω ±1% 1/10W 0603
供应商型号: 26M-0603WAF2202T5E
供应商: 云汉优选
标准整包数: 50

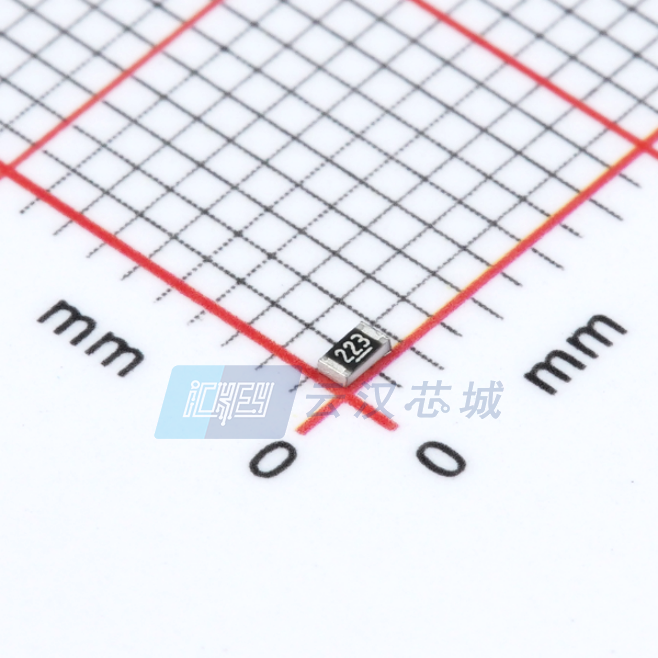

UNI-ROYAL 贴片电阻 0603WAF2202T5E

0603WAF2202T5E概述

    Thick Film Chip Resistors Data Sheet

    1. 产品简介


    Thick Film Chip Resistors(厚膜片式电阻器)是一种广泛应用在现代电子设备中的关键组件。本系列产品涵盖多种尺寸,如01005、0201、0402、0603、0805、1206、1210、1812、2010和2512系列。这些电阻器主要用于导航设备(如GPS)、手机、电信设备、PDA、机顶盒、计量设备等领域。其轻巧且体积小的特点使得它们非常适合用于自动化装配线,同时也能有效降低组装成本。

    2. 技术参数


    - 尺寸规格
    - 01005:0.40±0.02 mm x 0.20±0.02 mm x 0.13±0.02 mm
    - 0201:0.60±0.03 mm x 0.30±0.03 mm x 0.23±0.03 mm
    - 0402:1.00±0.10 mm x 0.50±0.05 mm x 0.35±0.05 mm
    - 0603:1.60±0.10 mm x 0.80±0.10 mm x 0.45±0.10 mm
    - 0805:2.00±0.15 mm x 1.25+0.15/-0.10 mm x 0.55±0.10 mm
    - 1206:3.10±0.15 mm x 1.55+0.15/-0.10 mm x 0.55±0.10 mm
    - 1210:3.10±0.10 mm x 2.60±0.20 mm x 0.55±0.10 mm
    - 1812:4.50±0.20 mm x 3.20±0.20 mm x 0.55±0.20 mm
    - 2010:5.00±0.10 mm x 2.50±0.20 mm x 0.55±0.10 mm
    - 2512:6.35±0.10 mm x 3.20±0.20 mm x 0.55±0.10 mm
    - 额定功率
    - 01005:1/32W
    - 0201:1/20W
    - 0402:1/16W
    - 0603:1/10W 或 1/8W
    - 0805:1/4W 或 1/8W
    - 1206:1/3W
    - 1210:1/2W
    - 1812:3/4W
    - 2010:3/4W
    - 2512:1W
    - 电阻范围
    - 01005:10Ω-10MΩ(0.5%)
    - 0201:1Ω-10MΩ(1.0%)
    - 0402:1Ω-10MΩ(2.0%)
    - 0603:1Ω-10MΩ(5.0%)
    - 0805:1Ω-10MΩ(0.1Ω≤R<10MΩ)
    - 1206:0.01Ω≤R<0.1Ω(5.0%)
    - 1210:1Ω-10MΩ(0.01Ω-10MΩ)
    - 1812:1Ω-10MΩ(0.01Ω-10MΩ)
    - 2010:1Ω-10MΩ(0.01Ω-10MΩ)
    - 2512:1Ω-10MΩ(0.01Ω-10MΩ)
    - 最大工作电压
    - 01005:15V
    - 0201:25V
    - 0402:50V
    - 0603:75V
    - 0805:150V
    - 1206:200V
    - 1210:200V
    - 1812:200V
    - 2010:200V
    - 2512:200V
    - 最大过载电压
    - 01005:30V
    - 0201:50V
    - 0402:100V
    - 0603:150V
    - 0805:300V
    - 1206:400V
    - 1210:500V
    - 1812:500V
    - 2010:500V
    - 2512:500V

    3. 产品特点和优势


    1. 轻巧且体积小:这些厚膜片式电阻器体积小,重量轻,非常适合空间受限的应用场合。
    2. 高可靠性:经过严格的测试,确保在高温、低温及湿度变化条件下仍能稳定工作。
    3. 广泛应用:适用于导航设备、手机、电信设备等多个领域。
    4. 低功耗:采用高效的厚膜技术,确保低功耗,减少能源消耗。
    5. 易于安装:支持波峰焊和回流焊,简化安装过程,降低成本。

    4. 应用案例和使用建议


    这些电阻器广泛应用于各种消费电子产品中,例如手机、导航设备和智能电表。根据手册中的示例,这些电阻器特别适合于需要高度可靠性和精度的应用场景。建议在选择这些电阻器时,根据具体应用的需求考虑电阻值和额定功率。对于高频率应用,可以优先选择0603、0805和1206系列,因为它们具有较高的额定电流和较低的温度系数。

    5. 兼容性和支持


    这些电阻器可与多种电子设备兼容,特别是那些需要紧凑设计的设备。Uniroyal Electronics提供全面的技术支持和服务,包括售前咨询、安装指导和售后维护。此外,这些电阻器具有良好的兼容性,可与大多数主流电子设备无缝对接。

    6. 常见问题与解决方案


    - 问题1:产品存储超过一年后焊接性能下降。
    - 解决方案:建议在使用前进行重新测试,并确保在适当的温度和湿度条件下存储。

    - 问题2:电阻器在高温下性能不稳定。
    - 解决方案:根据手册中的数据,选择合适的电阻器型号,并确保在规定的温度范围内使用。

    - 问题3:电阻器在潮湿环境中性能不佳。
    - 解决方案:使用抗湿处理过的型号,并遵循正确的存储条件。

    7. 总结和推荐


    这些厚膜片式电阻器以其紧凑的设计、高可靠性、广泛的适用性和易于安装等特点,成为众多电子设备制造商的理想选择。Uniroyal Electronics提供的优质产品和卓越的支持服务,使得这些电阻器在市场上具有很高的竞争力。因此,强烈推荐这些电阻器用于各种高要求的应用场景。

0603WAF2202T5E参数

参数
电阻值 22KΩ
精度 ±1%
额定功率 100mW
温度系数 ±100ppm/℃
长*宽*高 1.7mm*900μm*550μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

0603WAF2202T5E数据手册

厂牌 PDF简要描述 下载
UNI-ROYAL 贴片电阻 UNI-ROYAL 0603WAF2202T5E 0603WAF2202T5E数据手册

0603WAF2202T5E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 0.0067
100+ ¥ 0.0052
500+ ¥ 0.0047
1000+ ¥ 0.0043
5000+ ¥ 0.0034
10000+ ¥ 0.0031
50000+ ¥ 0.0029
库存: 117604
起订量: 50 增量: 5000
交货地:
最小起订量为:50
合计: ¥ 0.33
直接购买
加入购物车
