FL-70

产品分类: 发光二极管
产品描述: ILS LED透镜, MINI Lens系列, 光点光束
供应商型号: 1213335
供应商: 欧时
标准整包数: 5
INTELLIGENT LED SOLUTIONS 发光二极管 FL-70

FL-70概述


    产品简介

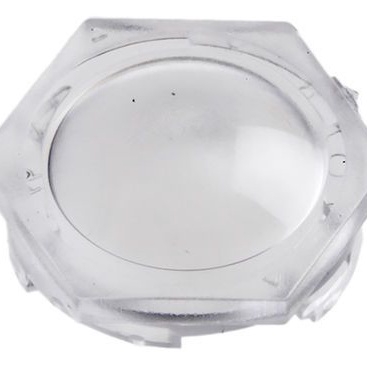

    FL-70迷你透镜系列
    FL-70是由SHOWIN Technology Co., Ltd生产的一款专为OSRAM Golden Dragon Plus LED设计的迷你透镜系列。该产品主要用于提高LED的光学性能,广泛应用于装饰照明、导向标识、室内外建筑照明、聚光灯、高对比度照明、街道照明及特殊背光等领域。

    技术参数


    - 材料: 光学级聚碳酸酯(Optical Grade PC)
    - 操作温度范围: -30°C 至 +70°C
    - 储存温度范围: -30°C 至 +70°C
    - 光束角: 109°(半功率时)
    - 轴向强度: 26 Lux(全光谱)
    - 高收集效率: 高达88%
    - 相对强度函数: Irel = ƒ(φ)

    - Irel: 相对强度
    - Φ: 角度位移
    - 机械规格:
    - 尺寸: 详见下图
    - 公差: ±0.2mm
    - 浇口凸起: 小于0.3mm


    产品特点和优势


    FL-70迷你透镜的主要优势在于其高收集效率和宽广的应用范围。采用光学级聚碳酸酯材料,保证了良好的透明度和耐用性,能够在较宽的操作温度范围内稳定工作。此外,其独特的光学设计使得光线分布更加均匀,有效提升了照明效果。

    应用案例和使用建议


    应用案例:
    1. 装饰照明: 在餐厅或酒店的装饰照明中,FL-70透镜可以提供均匀且明亮的光照,增强室内氛围。
    2. 导向标识: 在公共场所如商场或机场,FL-70透镜能够清晰地显示方向标志,确保行人安全。
    3. 建筑照明: 在室内外商业和住宅建筑设计中,FL-70透镜能够实现高质量的照明效果,提升整体美感。
    使用建议:
    - 在安装过程中,应佩戴手套,避免手部油脂污染透镜表面。
    - 建议使用环氧胶(如Loctite E30-CL或ThreeBond 1530C)将透镜固定到PCB上,以确保稳定装配。

    兼容性和支持


    FL-70透镜与OSRAM Golden Dragon Plus LED完全兼容,适用于多种商业和住宅照明应用。SHOWIN Technology Co., Ltd提供了详细的装配说明和技术支持,确保用户能够顺利安装和使用该产品。此外,购买者还可以通过Intelligent LED Solutions Ltd获取进一步的应用建议和支持。

    常见问题与解决方案


    1. 如何避免手部油脂污染透镜?
    - 解决方案:安装透镜时应戴手套,避免手部油脂接触透镜表面。
    2. 如何正确选择环氧胶类型?
    - 解决方案:推荐使用Loctite E30-CL或ThreeBond 1530C类型的环氧胶,确保粘合效果良好。
    3. 如何处理装配时的公差问题?
    - 解决方案:严格按照装配说明书进行操作,确保各部件之间的公差符合±0.2mm的要求。

    总结和推荐


    综上所述,FL-70迷你透镜以其出色的光学性能和广泛应用范围,在装饰照明、导向标识、建筑照明等领域表现出色。产品结构紧凑,安装简便,并且在极端温度条件下依然能保持稳定的性能表现。因此,对于需要高质量照明效果的应用场合,FL-70迷你透镜是一个值得推荐的选择。

FL-70参数

参数
波长 -
测试电流 -
显示颜色 -
视角 109°
透镜类型 透明
Vf-正向电压 -
透镜形状 -
长*宽*高 10mm*11.5mm*4.98mm

FL-70厂商介绍

Intelligent LED Solutions(以下简称ILS)是一家领先的LED照明解决方案提供商,专注于研发和制造高品质的LED照明产品。公司主营产品涵盖商业照明、工业照明、户外照明和特殊照明等多个领域。

1. 商业照明:ILS提供各种商业照明解决方案,如零售店铺、办公室、酒店等场所的照明需求。产品包括LED筒灯、LED面板灯、LED洗墙灯等。

2. 工业照明:针对工业场所的特殊需求,ILS提供高亮度、高效率的LED照明产品,如LED工矿灯、LED高棚灯等。

3. 户外照明:ILS的户外照明产品包括LED路灯、LED景观灯、LED隧道灯等,广泛应用于城市道路、公园、广场等场所。

4. 特殊照明:ILS还提供特殊照明解决方案,如植物生长灯、医疗照明等。

ILS的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的LED照明产品。

2. 高品质:ILS严格把控产品质量,确保产品性能稳定、寿命长。

3. 定制化服务:根据客户需求,提供定制化的照明解决方案。

4. 节能环保:ILS的LED照明产品具有高能效、低能耗的特点,有助于减少能源消耗和碳排放。

FL-70数据手册

厂牌 PDF简要描述 下载
INTELLIGENT LED SOLUTIONS 发光二极管 INTELLIGENT LED SOLUTIONS FL-70 FL-70数据手册

FL-70封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 1.805 ¥ 15.2524
25+ $ 1.733 ¥ 14.6441
50+ $ 1.661 ¥ 14.0357
库存: 60
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 76.26
