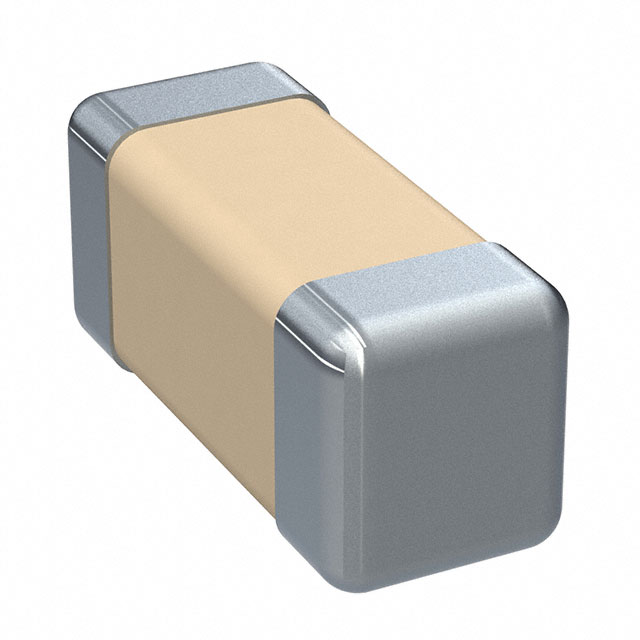

C0201C101J8GAC7867

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±5% C0G(NP0) 10V 0201 贴片安装 600μm(长度)*300μm(宽度)
供应商型号:
供应商:
标准整包数: 0
KEMET 陶瓷电容 C0201C101J8GAC7867

C0201C101J8GAC7867概述

    高质量文章:KEMET C0G多层陶瓷芯片电容器(SMD MLCCs)技术手册解析

    一、产品简介


    KEMET Electronics Corporation推出的C0G多层陶瓷芯片电容器(SMD MLCCs)是一种高品质的电子元器件,适用于多种高频和高精度电路设计。该产品采用C0G(Class I)电介质材料,具有极高的温度稳定性和低损耗特性。主要功能包括稳定电容值、过滤脉冲噪声、阻隔直流电流、能量存储等,广泛应用于精密仪器、通信设备、汽车电子等领域。

    二、技术参数


    以下是C0G电容器的技术规格及关键性能参数:
    - 工作温度范围:−55°C至+125°C
    - 额定电压:10V、16V、25V、50V、100V、200V、250V
    - 电容范围:0.5 pF至0.47 µF
    - 电容公差:±0.10 pF、±0.25 pF、±0.5 pF、±1%、±2%、±5%、±10%、±20%
    - 引脚封装:0201、0402、0603、0805、1206、1210、1808、1812、1825、2220、2225等多种工业标准尺寸
    - 无铅化:符合RoHS和REACH环保标准
    - 电介质特性:极低的介电常数变化率(±30 ppm/°C),不随温度显著变化

    三、产品特点和优势


    - 高稳定性:C0G电介质在极端温度下保持稳定的电容值,适合用于谐振电路和高Q值电路。
    - 宽泛的工作环境:能够在极端温度和湿度条件下正常运行。
    - 无寄生效应:无需担心寄生电感或噪声影响电路性能。
    - 长寿命:无时间依赖性老化现象,保证长期可靠使用。
    - 高可靠性:严格的测试标准确保每颗电容器都达到商业级性能要求。

    四、应用案例和使用建议


    典型应用领域包括但不限于以下几种:
    1. 信号处理:如滤波器、谐振器等电路设计。
    2. 电源管理:为开关电源提供瞬态电压抑制功能。
    3. 汽车电子:用于发动机控制单元(ECU)的时钟电路。
    4. 消费类电子:智能手机、平板电脑等设备的高频旁路电路。
    使用建议:
    - 在选择具体型号时需考虑所需的工作电压和电容值。
    - 确保安装时避免机械应力对电容器造成损坏。
    - 考虑PCB布局,尽量减少走线长度以降低杂散电感的影响。

    五、兼容性和支持


    该系列产品可与其他标准MLCC产品无缝集成,并且提供了灵活的包装选项(如7”和13”卷盘)。此外,KEMET公司还提供了完善的客户技术支持服务,包括样品申请、技术咨询以及定制化解决方案。

    六、常见问题与解决方案


    以下是一些常见的用户反馈及其解决方法:
    - 问题1:电容器失效可能由过度电压引起。
    - 解决方案:确保实际工作电压低于额定电压,并预留足够的安全裕度。
    - 问题2:焊接过程中出现虚焊现象。
    - 解决方案:调整回流焊炉温曲线,确保焊接温度均匀分布。
    - 问题3:长期使用后电容值略有下降。
    - 解决方案:检查电路是否存在过压或过热情况,并定期进行维护检查。

    七、总结和推荐


    总体而言,KEMET C0G系列电容器凭借其卓越的温度稳定性、优异的电气性能以及广泛的适用性,在多个行业中表现出了强大的竞争力。无论是对于需要高精度还是高可靠性的应用场景来说,这款产品都是一个理想的选择。因此,我们强烈推荐此款电容器作为您的首选解决方案之一。如果您正在寻找一款兼具高性能与环保特性的电容器,那么这款产品无疑值得深入研究与尝试。

C0201C101J8GAC7867参数

参数
电容值 100pF
容差 ±5%
温度系数 C0G(NP0)
额定电压 10V
长*宽*高 600μm(长度)*300μm(宽度)
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

C0201C101J8GAC7867厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C0201C101J8GAC7867数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C0201C101J8GAC7867 C0201C101J8GAC7867数据手册

C0201C101J8GAC7867封装设计

查看详情并下载
Symbol
Footprint
3D Model
