LDEED3330KA5N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±10% 涤纶,聚乙烯萘酸酯 100V 63V 2220 焊接安装,贴片安装 6mm*5mm*3.3mm
供应商型号: 80-LDEED3330KA5N00
供应商: Mouser
标准整包数: 1

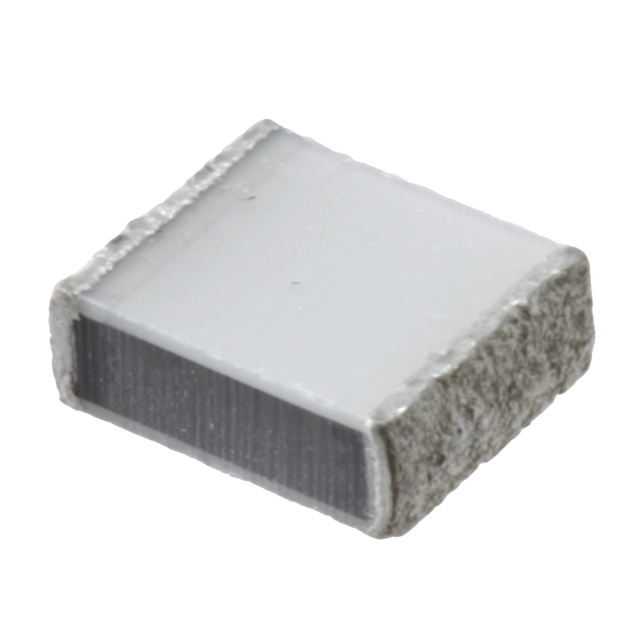

KEMET 薄膜电容 LDEED3330KA5N00

LDEED3330KA5N00概述


    产品简介


    表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器
    KEMET公司生产的LDE系列表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器,适用于严格的汽车电子行业标准。这种电容器采用无封装堆叠芯片设计,尺寸从1206到6054,额定电压范围为50至1000 VDC,适合要求高可靠性和高温运行的应用场合。

    技术参数


    - 额定电压:直流50 - 1000 VDC,交流40 - 250 VAC
    - 电容范围:0.001 - 4.7 μF
    - 尺寸代码:EIA 1206 - 6054
    - 电容精度:±10%,±20%,±5%(根据请求)
    - 气候类别:55/125/56
    - RoHS认证:符合RoHS标准且铅free端子
    - 工作温度范围:-55°C 至 +125°C
    - 封装方式:标准包装选项(卷带包装)

    产品特点和优势


    LDE系列PEN薄膜电容器具有以下显著特点:
    - 高可靠性:符合AEC-Q200标准,经过严格的汽车电子行业测试。
    - 高温运行能力:能够在高达125°C的环境中稳定运行。
    - 广泛的电容范围:提供多种电容值,以适应不同的电路需求。
    - 环境友好:符合RoHS标准,采用环保材料。

    应用案例和使用建议


    典型应用场景:
    - 滤波
    - 定时
    - 旁路
    - 耦合
    使用建议:
    - 在使用时应考虑适当的热管理和焊接工艺,确保电容器在高湿度或极端温度环境下也能保持稳定性能。
    - 选择合适的芯片尺寸和封装方式,以满足不同电路设计的需求。
    - 在进行焊接操作时,推荐使用Sn/Ag/Cu焊锡膏,确保良好的焊接质量。

    兼容性和支持


    LDE系列电容器与同类产品具有良好的兼容性,可以方便地集成到现有系统中。KEMET公司还提供了详尽的技术支持和维护服务,帮助客户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题一:电容器在高温环境中出现性能下降。
    - 解决方案:检查电容器的使用环境是否超出额定温度范围,如是,则需采取散热措施。

    - 问题二:电容器在焊接过程中出现损坏。
    - 解决方案:严格按照焊接指南操作,建议使用Sn/Ag/Cu焊锡膏,并确保焊点温度达到推荐值。

    总结和推荐


    LDE系列表面贴装PEN薄膜电容器凭借其卓越的性能和广泛的应用范围,成为高可靠性和高温度运行要求下的理想选择。无论是应用于汽车电子、工业控制还是其他高要求场合,它都能表现出色。因此,强烈推荐此款电容器用于需要高性能和高可靠性的电子设备中。

LDEED3330KA5N00参数

参数
电容值 330nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 6mm*5mm*3.3mm
通用封装 2220
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEED3330KA5N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEED3330KA5N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEED3330KA5N00 LDEED3330KA5N00数据手册

LDEED3330KA5N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3115 ¥ 19.5322
10+ $ 1.5985 ¥ 13.5073
50+ $ 1.232 ¥ 10.4104
100+ $ 1.1124 ¥ 9.3998
250+ $ 1.1016 ¥ 9.3085
500+ $ 0.9256 ¥ 7.821
1000+ $ 0.8078 ¥ 6.8262
2250+ $ 0.7445 ¥ 6.2906
4500+ $ 0.7224 ¥ 6.1043
库存: 8858
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.53
