R76PI23304030J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 33nF ±5% 聚丙烯,金属化 630V 400V 19mΩ 通孔安装 18mm*6mm*12.1mm
供应商型号: 4559399
供应商: 海外现货
标准整包数: 10

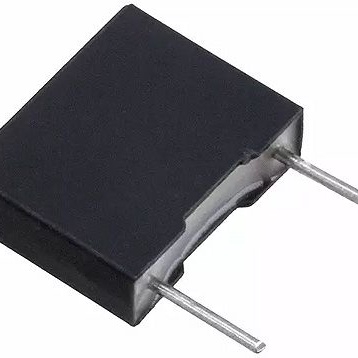

KEMET 薄膜电容 R76PI23304030J

R76PI23304030J概述

    KEMET R76系列双金属化聚丙烯薄膜电容器技术手册

    1. 产品简介


    R76系列是由KEMET Electronics Corporation设计生产的高可靠性电容器。它采用了双金属化聚丙烯薄膜作为电极材料,配备了径向焊接引线,适用于直流(DC)和脉冲应用。这一系列产品广泛应用于高电流、高频电路中,特别是在汽车电子领域,满足AEC-Q200认证要求,具备自愈能力,符合RoHS标准。

    2. 技术参数


    - 电压范围: 250 – 2,000 VDC
    - 电容范围: 100 pF – 12 µF
    - 引脚间距: 7.5 mm – 37.5 mm
    - 电容精度: ±2.5%, ±5%, ±10%
    - 环境类别: 55/110/56 IEC 60068–1
    - 工作温度范围: -55°C 至 +110°C
    - 包装: 符合IEC 60286–2的卷带包装
    - 环保特性: RoHS合规,无铅端子
    - 特殊性能: 自愈能力
    - 应用: 汽车(AEC–Q200认证)等级,最高引脚间距22.5 mm

    3. 产品特点和优势


    - 高可靠性: R76系列通过严格的质量测试,确保在极端环境下长期稳定运行。
    - 宽电压范围: 支持从250 VDC到2,000 VDC的应用。
    - 多样的引脚间距: 7.5 mm至37.5 mm,满足不同安装需求。
    - 自愈特性: 在某些故障情况下能够自我修复,延长使用寿命。
    - 高性价比: 适用于各种高压和大电流场合,性价比较高。

    4. 应用案例和使用建议


    典型应用包括共振电路、高频高电流电路、开关整流器(如SCR和IGBT)及SiC MOSFET换流电路。此外,它也适用于其他需要高电压和大电流的应用场景。
    使用建议:
    - 选择合适的引脚间距和电容值以适应具体电路的需求。
    - 在使用过程中注意电路的散热管理,避免过热影响电容器的性能。
    - 遵循制造商的建议进行测试和安装,确保安全可靠。

    5. 兼容性和支持


    - 兼容性: R76系列与大多数主流的高电流和高频电路板兼容。
    - 支持: KEMET Electronics提供详尽的技术文档和支持服务,包括安装指南、测试报告和常见问题解答。

    6. 常见问题与解决方案


    常见问题:
    - Q: 如何确定适合的电容值和引脚间距?
    - A: 根据具体电路需求选择合适的电容值和引脚间距,参考产品手册中的规格表。
    - Q: 如何进行安装和接线?
    - A: 确保引线焊接牢固,连接可靠。遵循手册中的安装指南进行操作。
    - Q: 使用时如何避免过热?
    - A: 确保电路板有足够的散热措施,如加装散热片或风扇。

    7. 总结和推荐


    综上所述,KEMET R76系列双金属化聚丙烯薄膜电容器是一款高性能、高可靠性的电容器。它具有广泛的电压范围、多样的电容值选择和优异的环境适应性。特别适用于汽车电子和其他需要高电压和大电流的应用场景。我们强烈推荐此系列产品,因为它能够在恶劣环境下表现出色,并且性价比极高。
    以上是对KEMET R76系列双金属化聚丙烯薄膜电容器的技术手册内容的整理和提炼,希望对您有所帮助。

R76PI23304030J参数

参数
电容值 33nF
容差 ±5%
介电材料 聚丙烯,金属化
额定电压-AC 400V
额定电压-DC 630V
ESR-等效串联电阻 19mΩ
长*宽*高 18mm*6mm*12.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R76PI23304030J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R76PI23304030J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R76PI23304030J R76PI23304030J数据手册

R76PI23304030J封装设计

查看详情并下载
Symbol
Footprint
3D Model
