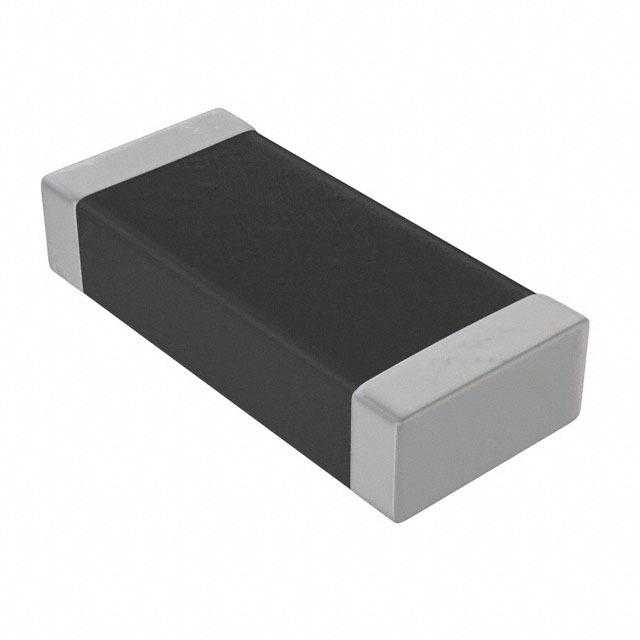

C1808V154KCRACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 150nF ±10% X7R 500V 1808 贴片安装 4.7mm*2mm*2mm
供应商型号: 80-C1808V154KCR
供应商: Mouser
标准整包数: 1
KEMET 陶瓷电容 C1808V154KCRACTU

C1808V154KCRACTU概述

    KEMET ArcShield高电压表面贴装电容器技术手册

    产品简介


    KEMET的ArcShield高电压表面贴装电容器采用X7R介质,专为易受表面电弧影响(表面飞弧)的高压应用设计。这类电容器特别适用于需要承受300V及以上的电压环境,在高湿度环境中使用时尤为必要。由于陶瓷体内部两个端子表面之间或其中一个端子表面与内部电极结构之间的高电压梯度导致表面飞弧现象的发生,而这种现象可能导致周围组件损坏或介电材料击穿,最终造成短路。

    技术参数


    - 额定电压范围:500至1,000 VDC(商业级和汽车级)
    - 介电常数:X7R
    - 温度范围:−55°C 至 +125°C
    - 老化率:最大3.0%的电容损耗/十年小时
    - 击穿电压(DWV):额定电压的150%至120%
    - 介电损耗因数(DF):25°C下的最大值为2.5%
    - 绝缘电阻(IR):最小值为100兆欧微法或10GΩ(在25°C下施加500VDC,持续120±5秒)

    产品特点和优势


    - 专利技术:采用KEMET独有的ArcShield技术,能够永久抑制电弧。
    - 无需保护涂层:减少安装复杂度。
    - 采用基础金属电极(BME):结合了X7R介电系统,提供了行业领先的CV值。
    - 适用温度范围:广泛应用于各种温度环境,满足-55°C至+125°C的使用要求。
    - 优异的高频性能:适用于高频率工作环境。
    - 无铅、RoHS和REACH合规:环保材料。
    - 多种尺寸:提供从EIA 0603到2225的多种尺寸选择。
    - 低ESR和ESL:提高电路效率。
    - 非极性设计:简化安装过程。
    - 汽车级认证:符合AEC-Q200标准,适合汽车及其他严苛环境使用。
    - 柔性端子选项:有效减少弯曲应力导致的失效风险。

    应用案例和使用建议


    - 典型应用场景:开关电源滤波器、谐振器、阻尼电路、LED照明、电源适配器、DC/DC转换器等。
    - 使用建议:确保在高湿度环境下正确安装,避免表面飞弧发生。在需要高可靠性的应用中,推荐使用柔性端子以增强可靠性。

    兼容性和支持


    - 兼容性:与其他常见的电子元件兼容。
    - 技术支持:KEMET提供全面的技术支持和售后服务,确保客户能快速获得所需帮助。

    常见问题与解决方案


    - 问题1:电容器老化后电容值下降怎么办?
    - 解决方案:通过定期检测电容值,必要时更换电容器。
    - 问题2:在高湿度环境下表面飞弧频发如何应对?
    - 解决方案:采用具有更强防潮性能的封装或改进安装工艺。

    总结和推荐


    KEMET的ArcShield高电压表面贴装电容器以其优秀的耐久性和稳定性,成为高压应用的理想选择。特别是其专利技术能够在高压环境中长期可靠运行,减少表面飞弧的风险。因此,无论是商业还是汽车应用,强烈推荐使用这款产品。它不仅具备卓越的性能,还能提供高水平的保障和支持。

C1808V154KCRACTU参数

参数
电容值 150nF
容差 ±10%
温度系数 X7R
额定电压 500V
长*宽*高 4.7mm*2mm*2mm
通用封装 1808
安装方式 贴片安装
应用等级 通用级
零件状态 在售

C1808V154KCRACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1808V154KCRACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1808V154KCRACTU C1808V154KCRACTU数据手册

C1808V154KCRACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.6785 ¥ 5.7333
10+ $ 0.3646 ¥ 3.0804
100+ $ 0.2358 ¥ 1.9921
1000+ $ 0.1912 ¥ 1.6153
2000+ $ 0.1544 ¥ 1.305
25000+ $ 0.1439 ¥ 1.2155
50000+ $ 0.1386 ¥ 1.1712
库存: 1456
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5.73
