T494C106K020AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 10μF 2000h@ 125°C ±10% 20V 500mΩ 2312 贴片安装 6mm*3.2mm*2.8mm
供应商型号: 4537392
供应商: 海外现货
标准整包数: 10

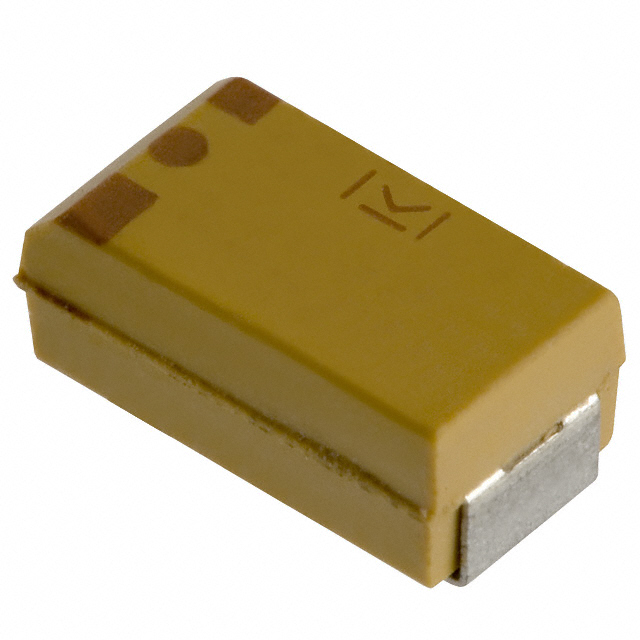

KEMET 钽电容 T494C106K020AT

T494C106K020AT概述


    产品简介


    KEMET T494 工业级电解质电容器
    KEMET T494 是一款低ESR(等效串联电阻)型固态钽表面贴装电容器,专门设计用于满足现代自动化生产和设备需求。该产品采用KEMET的成熟固态钽技术,并结合最新的材料、工艺和自动化技术,确保卓越的总体性能和价值。T494 符合或超过了EIA标准535BAAC的要求,并且在J STD 020下的MSL(潮湿敏感度等级)为1级,意味着在≤30°C/85%RH条件下无限寿命。

    技术参数


    - 额定电容范围:0.1 μF 至 1,000 μF(在120 Hz/25°C下)
    - 额定电压范围:2.5 VDC 至 50 VDC
    - 容差:±10% 和 ±20%
    - 工作温度范围:-55°C 至 +125°C
    - 浪涌电压测试:85°C 下 1.32倍额定电压(1000次循环)
    - 阻抗(ESR):在100 kHz下的最大值见产品表
    - 漏电流:在额定电压下5分钟后,最大值≤0.01 CV (μA)
    - 表面贴装:可选100%锡涂层、金涂层或标准Sn/Pb涂层

    产品特点和优势


    - 高可靠性:符合或超过EIA标准535BAAC的要求,通过100%浪涌电流测试。
    - 兼容性:提供多种尺寸选择(A、B、C、D、E、S、T、U、V、X),适合不同的工业和汽车应用。
    - 环保材料:采用无卤环氧树脂材料,符合RoHS标准。
    - 优异性能:低ESR设计,适用于高频应用,提高系统效率和稳定性。

    应用案例和使用建议


    典型应用场景:
    - 电源转换器:如DC/DC转换器,需要高频率滤波和低ESR。
    - 便携电子设备:用于延长电池使用寿命,减少能量损失。
    - 电信系统:在复杂的电路板设计中,保证信号稳定传输。
    使用建议:
    - 在设计电路时,应根据具体的应用需求选择合适的电容值和电压等级。
    - 注意保持电路板的清洁和干燥,以防止电容器失效。
    - 高频应用时,建议使用较低ESR的型号,以减少功耗和提高稳定性。

    兼容性和支持


    - 兼容性:T494电容器与市场上主流的表面贴装设备和工艺兼容,支持自动贴装和回流焊接。
    - 支持和服务:KEMET提供详尽的技术文档和软件模拟工具(如K-SIM),帮助客户进行详细的性能分析和设计优化。同时,KEMET提供全面的售后支持和技术咨询。

    常见问题与解决方案


    - 问题1:电容器在高温环境下表现不佳
    - 解决方案:确保正确选择合适的电压和温度等级,使用经过验证的设计方法和材料。
    - 问题2:电容器安装后出现漏电流问题
    - 解决方案:检查电路连接和回流焊接过程,确保电容器与电路板的良好接触。若问题持续存在,请联系KEMET技术支持团队。
    - 问题3:电路在高频应用时性能不稳定
    - 解决方案:选用更低ESR的型号,优化电路设计,减少寄生效应的影响。

    总结和推荐


    KEMET T494是一款优秀的工业级电容器,凭借其低ESR、高可靠性、宽工作温度范围和环保材料的优势,在多种应用场合中表现出色。无论是便携式电子设备还是复杂通信系统,都能发挥重要作用。强烈推荐使用KEMET T494电容器,以提升系统的整体性能和稳定性。如果您对KEMET的产品有任何疑问或需要进一步的技术支持,请随时联系KEMET的专业团队。

T494C106K020AT参数

参数
电容值 10μF
容差 ±10%
额定电压 20V
工作寿命 2000h@ 125°C
ESR-等效串联电阻 500mΩ
长*宽*高 6mm*3.2mm*2.8mm
通用封装 2312
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T494C106K020AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T494C106K020AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T494C106K020AT T494C106K020AT数据手册

T494C106K020AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.9734
50+ ¥ 3.9734
100+ ¥ 3.5601
500+ ¥ 3.4966
1000+ ¥ 3.4966
2000+ ¥ 3.433
4000+ ¥ 3.433
8000+ ¥ 3.433
库存: 465
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.73
