C4AQCBU5150A12J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 15μF ±5% 聚丙烯 650V 5.3mΩ 通孔安装 31.5mm*22mm*37.2mm
供应商型号: 80-C4AQCBU5150A12J
供应商: Mouser
标准整包数: 1
KEMET 薄膜电容 C4AQCBU5150A12J

C4AQCBU5150A12J概述

    # KEMET C4AQ Power Film Capacitor: Comprehensive Guide

    1. 产品简介


    基本介绍

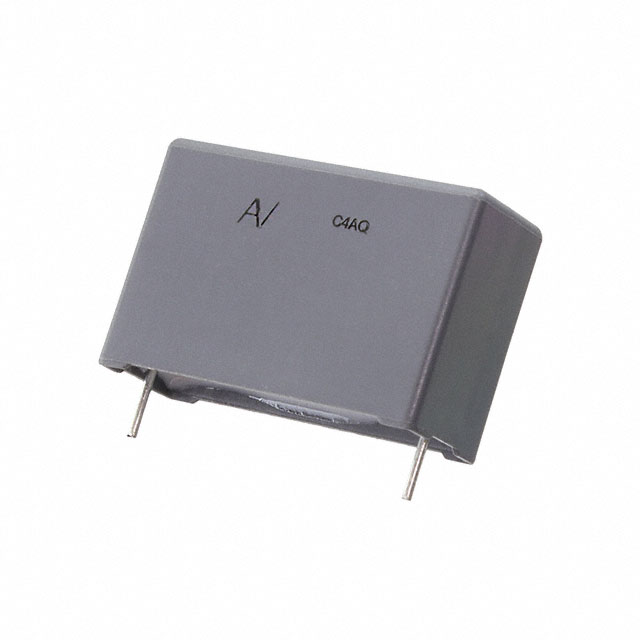

    KEMET的C4AQ系列电容器是一款聚丙烯金属化薄膜电容器,采用矩形塑料盒设计(白色或灰色),并用树脂填充,配备两根或四根镀锡引线。此型号适用于汽车等级应用,符合严格的标准要求,如AEC-Q200认证。
    应用领域
    C4AQ系列电容器广泛应用于直流滤波、直流链路、电力电子、储能、可再生能源电网接口、电机驱动及汽车等领域。

    2. 技术参数


    技术规格
    - 额定电压范围: 500 - 1,500 VDC
    - 尺寸: 可提供低轮廓设计
    - 引脚数: 2针或4针
    - 容值范围: 1 - 210 µF
    - 温度范围: -55°C 至 +105°C
    性能参数
    - 额定容差: ±5% (J) 或 ±10% (K)
    - 损耗因子 (Dissipation Factor): ≤ 0.0002(10 kHz, 25°C)
    - 峰值非重复电流: 1.5 IPKR,整个使用寿命中最多可达1,000次
    - 绝缘电阻: ≥ 30,000秒@100VDC, 1分钟(25°C)
    - 寿命: 在500小时的过压测试条件下,最高工作温度分别为70°C, 85°C 和 105°C

    3. 产品特点和优势


    独特功能和优势
    - 自愈合: 在局部击穿后,可自行恢复
    - 低损耗: 损耗因子极低,减少能量损失
    - 低ESL (Equivalent Series Inductance): 高频率下的响应更佳
    - 高纹波电流承受能力: 适合高功率应用
    - 高接触可靠性: 提升整体电路稳定性
    - 符合AEC-Q200标准: 适用于汽车工业,满足严苛要求

    4. 应用案例和使用建议


    实际应用场景
    C4AQ系列电容器在电动汽车逆变器、电池管理系统、以及各类电源转换装置中有着广泛应用。例如,在电动车的充电系统中,它能够有效滤除直流链路中的杂波。
    使用建议
    - 热管理: 由于内部热量累积可能会影响寿命,应确保良好的散热条件。
    - 电压选择: 根据具体应用需求选择合适的额定电压,避免过压导致的损坏。
    - 安装位置: 尽量避免高温区域,以延长使用寿命。

    5. 兼容性和支持


    兼容性
    C4AQ系列电容器与现有的许多汽车级模块和板载电路兼容,可直接替换旧款组件,无需大量电路改动。
    支持和维护
    KEMET公司为客户提供全面的技术支持,包括在线文档、客户支持热线和技术咨询服务。对于复杂的项目,还提供定制化的技术支持。

    6. 常见问题与解决方案


    常见问题
    - 问题1: 电容器在高温下失效。
    - 解决方案: 确保电路的冷却系统正常运行,避免长时间处于高温环境下。
    - 问题2: 电容器漏电流过高。
    - 解决方案: 检查电路连接是否正确,排除因外部因素引起的接触不良。

    7. 总结和推荐


    综合评估
    C4AQ系列电容器凭借其卓越的性能指标和广泛的适用范围,是现代电力电子应用的理想选择。无论是用于新能源汽车、太阳能逆变器还是高压电力系统,都能展现出优异的表现。
    推荐结论
    鉴于其优异的性能、宽泛的工作温度范围和高度的可靠性,强烈推荐使用KEMET C4AQ系列电容器,特别是对那些需要高性能、高稳定性的电力电子产品来说。

C4AQCBU5150A12J参数

参数
电容值 15μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 5.3mΩ
额定电压-AC -
额定电压-DC 650V
长*宽*高 31.5mm*22mm*37.2mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

C4AQCBU5150A12J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4AQCBU5150A12J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4AQCBU5150A12J C4AQCBU5150A12J数据手册

C4AQCBU5150A12J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.2795 ¥ 61.5118
10+ $ 4.939 ¥ 41.7346
50+ $ 3.888 ¥ 32.8536
100+ $ 3.6072 ¥ 30.4808
512+ $ 3.0975 ¥ 26.1739
1024+ $ 2.9295 ¥ 24.7543
2560+ $ 2.751 ¥ 23.246
库存: 162
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 61.51
