首页  >  产品百科  >  T322B684K035AT

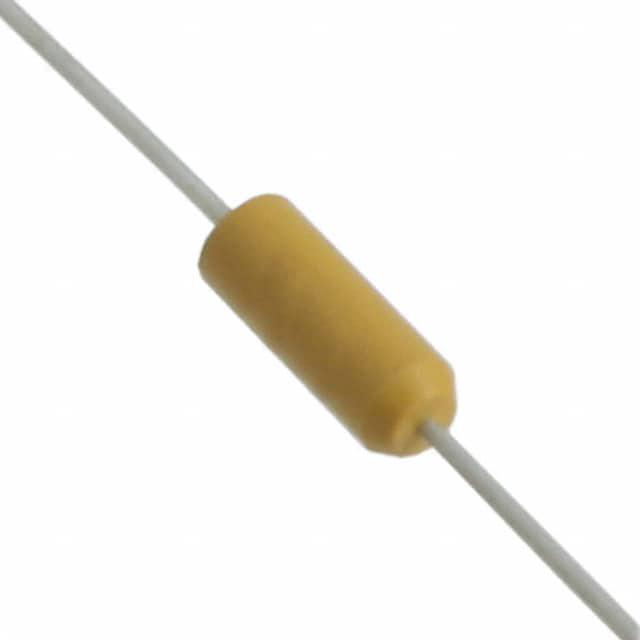

T322B684K035AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 680nF ±10% 35V 10Ω 插件 通孔安装 7.37mm(长度)
供应商型号: 80-T322B684K35AT
供应商: Mouser
标准整包数: 1
KEMET 钽电容 T322B684K035AT

T322B684K035AT概述

    高质量文章:T322/T323(CX01 和 CX05)钽电容器技术手册解析

    一、产品简介


    T322 和 T323(CX01 和 CX05)系列电容器是KEMET公司推出的高性能钽电容器产品线,专为高频率自动插入应用设计。其采用了优质的金属封装技术,结合优良的容积比设计,能够提供卓越的性能与可靠性。这些电容器广泛应用于商业计算机、数据处理、通信及其他电子设备中,尤其在需要低阻抗和高频响应的高速计算机中表现出色。
    产品具有多种尺寸(A-F),额定电压范围为2V到50V,工作温度范围从-55°C到+125°C。此外,它们符合MIL-PRF-49137/1和5标准,确保了军事级的应用需求。

    二、技术参数


    以下是T322/T323系列电容器的关键技术参数:
    | 参数名称 | 具体数值 |

    | 容量范围 | 0.1μF至330μF |
    | 容量公差 | ±5%,±10%,±20%(仅T323系列) |
    | 额定电压 | 2V, 4V, 6V, 10V, 15V, 20V, 25V, 35V, 50V |
    | 工作温度范围 | -55°C至+125°C |
    | 激光标记 | 美观且持久 |
    产品支持EIA标准RS–296包装,并具备卓越的电气特性,包括极低的等效串联电阻(ESR)和出色的阻抗表现。

    三、产品特点和优势


    1. 高容积比:能够在较小的封装尺寸下提供更高的容量,节省电路板空间。
    2. 稳定性强:即使在极端环境下也能保持稳定性能。
    3. 耐高温性:工作温度范围广,满足恶劣环境下的应用需求。
    4. 兼容性强:广泛适用于工业、军用及消费电子领域。
    5. 优质材料:采用高质量的金属封装,具备良好的耐腐蚀性和机械强度。

    四、应用案例和使用建议


    应用案例
    - 计算机领域:用于高速计算设备中的去耦合和滤波。
    - 通信设备:适用于基站、路由器等设备的滤波与旁路应用。
    - 工业控制:在电机驱动和电源模块中实现电能管理。
    使用建议
    - 在选择具体型号时需根据应用场景确定所需电压和容量。
    - 考虑到环境因素,建议对高温环境下的产品进行额外的热保护措施。
    - 结合具体的设计需求,优先选择具有低ESR和良好频率特性的型号。

    五、兼容性和支持


    T322/T323系列产品与市面上大多数主流自动插件设备兼容,便于批量生产。KEMET公司还提供了完善的技术支持服务,包括样品申请、定制化需求和技术咨询,帮助客户快速完成产品选型和设计验证。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 容量不稳定 | 确保环境湿度和温度符合要求 |
    | 漏电流过大 | 检查焊接质量和引脚清洁度 |
    | 高频下性能不佳 | 更换更高频响应的型号 |

    七、总结和推荐


    综上所述,T322/T323(CX01 和 CX05)系列钽电容器以其优异的性能、广泛的应用领域和可靠性,在电子元器件市场中占据了一席之地。其高容积比、宽温范围以及强大的抗干扰能力使其成为各类高端电子设备的理想选择。强烈推荐在需要高精度和可靠性的应用场景中使用此系列产品。
    如果您正在寻找一款性能出色、应用广泛的钽电容器,T322/T323系列产品无疑是您的最佳选择!

T322B684K035AT参数

参数
电容值 680nF
工作寿命 -
ESR-等效串联电阻 10Ω
容差 ±10%
额定电压 35V
长*宽*高 7.37mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

T322B684K035AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T322B684K035AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T322B684K035AT T322B684K035AT数据手册

T322B684K035AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1175 ¥ 43.2429
10+ $ 3.421 ¥ 28.9075
50+ $ 2.7432 ¥ 23.18
100+ $ 2.538 ¥ 21.4461
250+ $ 2.5272 ¥ 21.3548
500+ $ 2.16 ¥ 18.252
1000+ $ 1.9845 ¥ 16.769
2500+ $ 1.848 ¥ 15.6156
库存: 494
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.24
