首页  >  产品百科  >  A72QQ2220AA02K

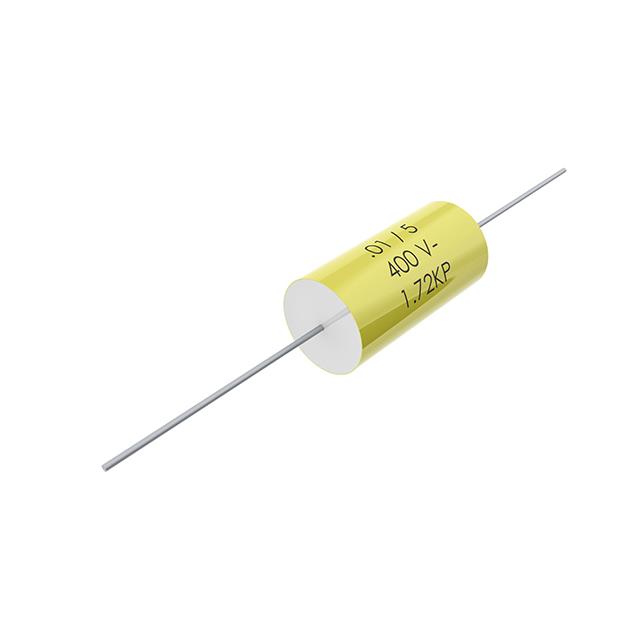

A72QQ2220AA02K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 22nF ±10% 聚丙烯 1KV 400V 通孔安装 11mm(长度)*28mm(宽度)
供应商型号: 1746320
供应商: 海外现货
标准整包数: 2

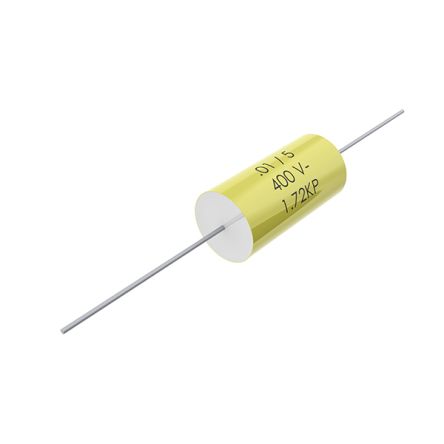

KEMET 薄膜电容 A72QQ2220AA02K

A72QQ2220AA02K概述

    KEMET A72 Series Polypropylene Pulse/High Frequency Capacitors

    1. 产品简介


    KEMET A72系列是聚丙烯薄膜电容器,采用金属箔或镀金属膜和金属箔,具有轴向引线。这些电容器适用于高频率脉冲电路、高频中到大电流电路,以及用于高电压和中到大电流应用。它们广泛应用于硅控整流器(SCR)和绝缘栅双极型晶体管(IGBT)电路中,但不适合跨接线路的应用(请参见抑制电容器)。

    2. 技术参数


    - 电压范围: 100 - 2,000 VDC
    - 电容范围: 47 pF - 0.33 µF
    - 直径: 5 - 22.5 mm
    - 长度: 11 - 33 mm
    - 电容公差: ±5%, ±10%, ±20%
    - 气候类别: 55/105/56 IEC 60068–1
    - 工作温度范围: -55°C 到 +105°C
    - RoHS合规: 铅终止
    - 包装: 根据IEC 60286-1标准的带与卷包装
    - 自愈功能

    3. 产品特点和优势


    A72系列电容器的主要特点是其广泛的电压和电容范围,能够满足不同应用的需求。同时,其高工作温度范围(-55°C 到 +105°C)使其能够在极端环境中可靠运行。由于具备自愈功能,即使在某些故障情况下也能维持其基本性能。此外,这些电容器还符合RoHS标准,确保环保要求。

    4. 应用案例和使用建议


    典型的A72系列电容器应用包括谐振电路、高频率中到大电流电路以及SCR和IGBT应用。在实际使用中,用户应避免将这些电容器直接连接到电网中,因为这可能超出其设计范围。对于焊接过程,推荐使用温度控制在350°C且焊接时间不超过3秒的手动焊接方式。对于波峰焊,需特别小心,确保预热温度不超过115°C,以减少对电容器的热应力。

    5. 兼容性和支持


    A72系列电容器与各种电子元件和其他设备具有良好的兼容性,特别是在高电压和高频应用中。制造商提供详细的焊接指导和工艺建议,确保安装过程顺利进行。此外,KEMET还提供技术支持,帮助解决用户可能遇到的问题。

    6. 常见问题与解决方案


    - 问题: 电容器在高温下容易损坏。
    - 解决方案: 使用适当的焊接技术和冷却过程,严格遵循制造商的建议,以防止过热。

    - 问题: 电容器失效导致电路不稳定。
    - 解决方案: 检查焊接质量,确保所有焊接点无虚焊,并重新检查焊接参数以确保符合规定。

    7. 总结和推荐


    总体而言,KEMET A72系列电容器是一款高性能的产品,适用于多种高电压和高频应用。其宽泛的工作温度范围、自愈功能和良好的机械稳定性使其在市场上具有很强的竞争优势。我们强烈推荐这一系列的电容器,尤其是对可靠性有较高要求的应用场景。
    通过上述介绍,希望用户能够更好地了解和选择KEMET A72系列电容器,从而优化其电子产品的性能和可靠性。

A72QQ2220AA02K参数

参数
电容值 22nF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 400V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 11mm(长度)*28mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

A72QQ2220AA02K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

A72QQ2220AA02K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET A72QQ2220AA02K A72QQ2220AA02K数据手册

A72QQ2220AA02K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 46.0835
126+ ¥ 45.0745
250+ ¥ 44.1132
库存: 44
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 92.16
直接购买
加入购物车
