EDK106M025A9BAA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 25V ±20% 2000h@ 85°C 24mA@ 120Hz,30mA@ 10kHz SMD 贴片安装 4mm*5.4mm*5.5mm
供应商型号: 2068660
供应商: 海外现货
标准整包数: 10

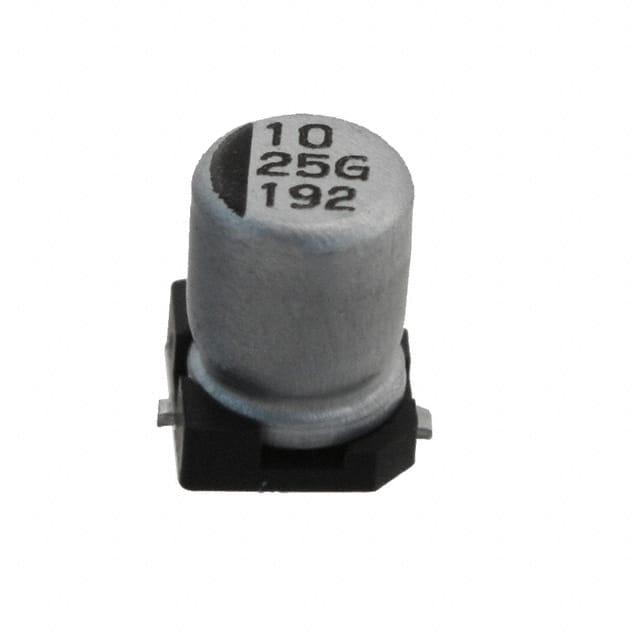

KEMET 铝电解电容 EDK106M025A9BAA

EDK106M025A9BAA概述

    KEMET EDK 铝电解表面贴装电容器:技术手册概述

    产品简介


    KEMET EDK 铝电解表面贴装电容器专为高密度印刷电路板设计。它们适用于耦合、去耦、旁路和滤波等多种应用场合。该系列电容器具备低剖面垂直芯片和表面安装引脚,可确保优异的电气性能和可靠性。

    技术参数


    KEMET EDK 系列电容器的技术参数如下:
    | 参数 | 值 |

    | 容量范围 | 1 μF 至 1,500 μF |
    | 额定电压 | 4 VDC 至 100 VDC |
    | 工作温度范围 | -40°C 至 +85°C |
    | 温度漂移 | 额定电压 120 Hz / 20°C 时容差 ±20% |
    | 长寿命测试 | 85°C / 2,000 小时 |
    | 泄漏电流 | I ≤ 0.01 CV 或 3 μA,以较大者为准 |
    | 振动测试 | 最大加速度 5G,三个方向振动(X、Y、Z轴),10 Hz 到 2,000 Hz |
    | 阻抗 | 额定电压下阻抗变化在低温 (-25°C) 和室温 (20°C) 之间的比率从 2 到 15 不等 |

    产品特点和优势


    - 表面贴装引脚:便于自动化装配,提高了生产效率。
    - 低剖面垂直芯片:减少了占用空间,适合高密度电路板设计。
    - 通用性强:适用于多种电路设计,包括耦合、去耦、旁路和滤波等。

    应用案例和使用建议


    - 典型应用:EDK 电容器广泛应用于消费电子、工业控制和汽车电子等领域。例如,在消费电子产品中,EDK 可用于音频放大器中的耦合电容器,确保音频信号无失真传输。
    - 使用建议:
    - 确保电容器远离发热元件,以延长使用寿命。
    - 确认连接能够牢固插入电路板,且无机械力过度施加。
    - 验证电容器周围的安全泄压装置有足够的空间。

    兼容性和支持


    - 兼容性:KEMET EDK 电容器与多种 PCB 材料和制造工艺兼容。
    - 技术支持:KEMET 提供详尽的技术文档和在线支持,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题一:电容器存储时间过长导致泄漏电流增加。
    - 解决方案:在超过 18 个月后,如果发现泄漏电流显著增加,则需要通过施加额定电压进行重新处理。

    - 问题二:安装过程中电容器壳体变形。
    - 解决方案:避免电容器受力过大,使用合适的方法进行安装。

    总结和推荐


    KEMET EDK 系列铝电解表面贴装电容器凭借其广泛的适用范围、优异的电气性能和高可靠性,是现代电子产品中不可或缺的组件。对于需要在高密度电路板上实现高性能和高可靠性的应用场景,强烈推荐使用 KEMET EDK 电容器。该产品不仅符合环保要求,还提供了详细的使用指南和技术支持,是用户值得信赖的选择。

EDK106M025A9BAA参数

参数
电容值 10μF
额定电压 25V
容差 ±20%
ESR-等效串联电阻 -
工作寿命 2000h@ 85°C
纹波电流 24mA@ 120Hz,30mA@ 10kHz
长*宽*高 4mm*5.4mm*5.5mm
通用封装 SMD
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

EDK106M025A9BAA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

EDK106M025A9BAA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET EDK106M025A9BAA EDK106M025A9BAA数据手册

EDK106M025A9BAA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.7433
100+ ¥ 0.5631
500+ ¥ 0.5631
1000+ ¥ 0.5046
2000+ ¥ 0.5046
4000+ ¥ 0.4955
8000+ ¥ 0.4955
20000+ ¥ 0.4955
库存: 19396
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.43
