首页  >  产品百科  >  R413W368050T0K

R413W368050T0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 680nF ±10% 聚丙烯 37.5mm 1.5KV 300V 通孔安装 41.5mm*16mm*28.6mm
供应商型号: 399-R413W368050T0K-ND
供应商: Digi-Key
标准整包数: 1

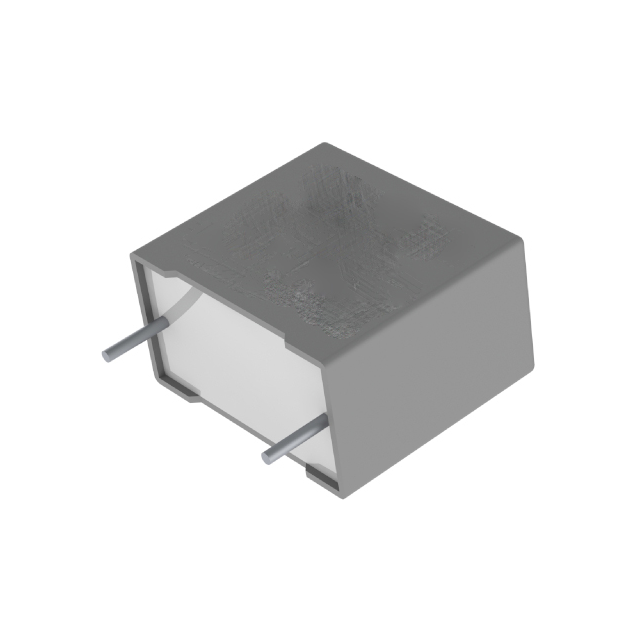

KEMET 薄膜电容 R413W368050T0K

R413W368050T0K概述


    产品简介


    KEMET Electronics Corporation 的 R41T 系列是专为电磁干扰(EMI)抑制滤波设计的金属化聚丙烯薄膜电容器。这些电容器主要适用于在“线到地”和“跨线路”应用中进行 EMI 抑制,尤其适用于那些需要 Y2/X1 安全等级的应用场合。由于其出色的自愈特性,R41T 系列非常适合于安全要求高的工业和汽车应用领域。

    技术参数


    - 认证和标准:获得 ENEC、UL、cUL 和 CQC 认证,符合 IEC 60384-14 标准。
    - 分类:Class X1/Y2(IEC 60384-14)。
    - 耐湿热冲击等级:THB 等级 IIIB,测试条件为 85°C,85% 相对湿度,300 V,1,000 小时。
    - 额定电压:交流 300 VAC(50/60 Hz)。
    - 电容范围:0.001 µF 至 1 µF。
    - 引脚间距:7.5 mm 至 37.5 mm。
    - 容差:±20%,±10%。
    - 气候类别:40/110/56(IEC 60068-1)。
    - 包装方式:符合 IEC 60286-2 标准的卷带式包装。
    - 环保属性:符合 RoHS 标准且无铅端子。
    - 工作温度范围:−40°C 至 +125°C。
    - 自愈特性:具备自我修复能力。
    - 适用领域:通过了汽车电子委员会 AEC-Q200 认证,适合于汽车应用。

    产品特点和优势


    - 高可靠性:经过多项严苛的环境测试(如耐湿热冲击、振动测试等),确保在极端条件下仍能保持稳定的性能。
    - 自愈特性:具有自动修复损坏的能力,减少因故障导致的风险。
    - 高安全性:满足 Y2/X1 安全等级,适合用于高压场合,避免因电容失效而导致的安全隐患。
    - 兼容性:可广泛应用于多种 EMI 抑制场合,尤其是在汽车电子系统中表现优异。

    应用案例和使用建议


    - 应用场景:广泛应用于工业和汽车电子系统中,用于抑制电磁干扰。例如,可以在电路板上放置 R41T 系列电容器,以实现高效 EMI 抑制。
    - 使用建议:在安装过程中应注意避免过高温度对电容器造成损害。焊接时应遵循 KEMET 推荐的焊锡曲线,避免高温导致电容器损坏。对于细小尺寸的电容器,更应谨慎处理。

    兼容性和支持


    - 兼容性:适用于多种电子设备和系统,特别是在需要高可靠性的工业和汽车电子系统中表现良好。
    - 支持服务:KEMET Electronics 提供全面的技术支持和服务,包括产品咨询、使用指导及售后维护等。

    常见问题与解决方案


    - 问题一:电容器在高温环境下工作不稳定。
    - 解决方法:确保工作温度不超过 125°C,且避免长时间暴露在极限温度下。
    - 问题二:焊接过程中出现损坏。
    - 解决方法:使用正确的焊锡曲线,选择合适的焊接工艺,如波峰焊。避免高温导致电容器熔化。
    - 问题三:电容器容值变化较大。
    - 解决方法:检查环境因素,如温度和湿度,避免超出允许的工作范围。

    总结和推荐


    R41T 系列电容器凭借其高可靠性、自愈特性和广泛的应用兼容性,在 EMI 抑制领域表现出色。无论是工业还是汽车电子应用,R41T 都是值得信赖的选择。鉴于其出色的性能和广泛应用前景,强烈推荐使用 R41T 系列电容器。如果您有任何疑问或需要技术支持,请联系 KEMET 客服获取帮助。

R413W368050T0K参数

参数
电容值 680nF
容差 ±10%
介电材料 聚丙烯
引线间距 37.5mm
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1.5KV
长*宽*高 41.5mm*16mm*28.6mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R413W368050T0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R413W368050T0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R413W368050T0K R413W368050T0K数据手册

R413W368050T0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.3784 ¥ 45.4475
10+ $ 3.7866 ¥ 31.6894
50+ $ 3.1483 ¥ 26.3472
108+ $ 2.9103 ¥ 24.3553
540+ $ 2.5173 ¥ 21.0666
1080+ $ 2.3831 ¥ 19.9435
2592+ $ 2.2377 ¥ 18.7264
库存: 241
起订量: 1 增量: 1
