首页  >  产品百科  >  R46KN333045N0K

R46KN333045N0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±10% 聚丙烯,金属化 22.5mm 560V 275V 通孔安装 26.5mm*6mm*15.1mm
供应商型号: 399-11832-ND
供应商: Digi-Key
标准整包数: 1

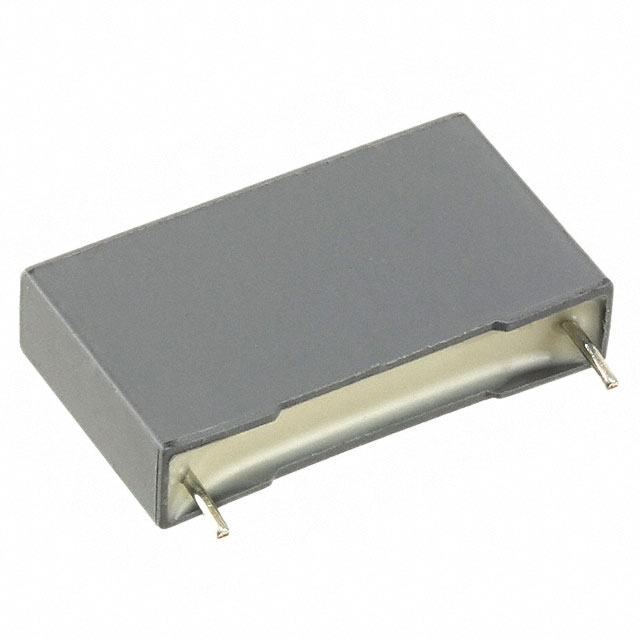

KEMET 薄膜电容 R46KN333045N0K

R46KN333045N0K概述

    KEMET R46 系列 X2 安全等级电容器:高性能电介质抑制电容器

    产品简介


    KEMET R46 系列电容器是专为电磁干扰(EMI)抑制设计的产品,适用于全球范围内的“跨线路”应用。这些电容器具有 X2 安全等级,确保在电容器失效时不会导致电击风险。它们主要应用于电力供应系统的非关键电路中,以确保用户安全。

    技术参数


    - 认证批准: ENEC, UL, cUL, CQC
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 容差: ±10%, ±20%
    - 温度范围: 工作温度范围 -40°C 至 +110°C
    - 耐压测试: 100% 生产测试,2200 VDC/1500 VAC
    - 材料: 金属化聚丙烯薄膜封装于自熄灭树脂中
    - 包装方式: 符合 IEC 60286-2 的带卷式包装,符合 RoHS 标准

    产品特点和优势


    - 安全性能高: X2 等级认证保证电容器的安全性能。
    - 宽广的应用范围: 适用于各种不同大小和电压需求的电路。
    - 优良的环境适应性: 可在极端环境下稳定工作,工作温度范围从 -40°C 到 +110°C。
    - 优异的电气特性: 高达 2200 VDC/1500 VAC 的耐压测试确保电容器在高压下的可靠性。
    - 自愈性: 具备自我修复功能,提高了电容器的使用寿命。

    应用案例和使用建议


    KEMET R46 系列电容器广泛应用于电磁干扰抑制、家电电源滤波和工业控制等领域。例如,在电视、微波炉和空气净化器等家电设备中,这些电容器可以有效地减少电磁干扰,提高设备的稳定性。
    - 家电设备: 在电视、空调和微波炉等家电设备中用于抑制电磁干扰。
    - 工业控制: 在工业自动化设备中作为电源滤波器使用,提高设备的可靠性和寿命。
    - LED照明: 用于 LED 驱动电源中,提升电源质量并减少噪声干扰。
    使用建议:
    1. 安装时需注意:由于电容器对高温敏感,建议使用符合 IEC 61760-1 的焊接曲线进行波峰焊,确保焊接过程的温度不超过电容器的最大允许值。
    2. 合理布局: 尽量避免电容器与其他高热源相邻,以免影响其正常工作。

    兼容性和支持


    KEMET R46 系列电容器符合 RoHS 和 REACH 标准,适用于无铅焊接工艺。制造商提供了全面的技术支持,包括详细的安装指导和故障排查指南。同时,该系列电容器与其他 KEMET 电容器具有良好的兼容性,便于系统集成。

    常见问题与解决方案


    1. 问题: 电容器在高温下工作不稳定。
    - 解决方案: 检查电容器的工作温度是否超过额定值,并调整电路设计以降低温升。
    2. 问题: 波峰焊过程中出现损坏。
    - 解决方案: 严格按照制造商推荐的焊接温度曲线操作,避免温度过高导致电容器损坏。
    3. 问题: 电容器内部发生故障。
    - 解决方案: 进行全面检查并考虑更换新的电容器。建议定期进行电容器的健康检查,以确保其长期稳定运行。

    总结和推荐


    KEMET R46 系列电容器是一款高性能、高可靠性的电介质抑制电容器,广泛适用于电磁干扰抑制和其他关键应用。它的多项认证和高容差使其成为众多领域中的理想选择。鉴于其优异的安全性能和广泛的适用性,我们强烈推荐 KEMET R46 系列为各种高要求的应用场合提供可靠的解决方案。

R46KN333045N0K参数

参数
电容值 330nF
容差 ±10%
介电材料 聚丙烯,金属化
引线间距 22.5mm
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 26.5mm*6mm*15.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

R46KN333045N0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KN333045N0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KN333045N0K R46KN333045N0K数据手册

R46KN333045N0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
