R46KF247000N0M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±20% 聚丙烯 10mm 560V 275V 通孔安装 13mm*5mm*11.1mm
供应商型号: REB-KFO11752
供应商: 海外现货
标准整包数: 1300

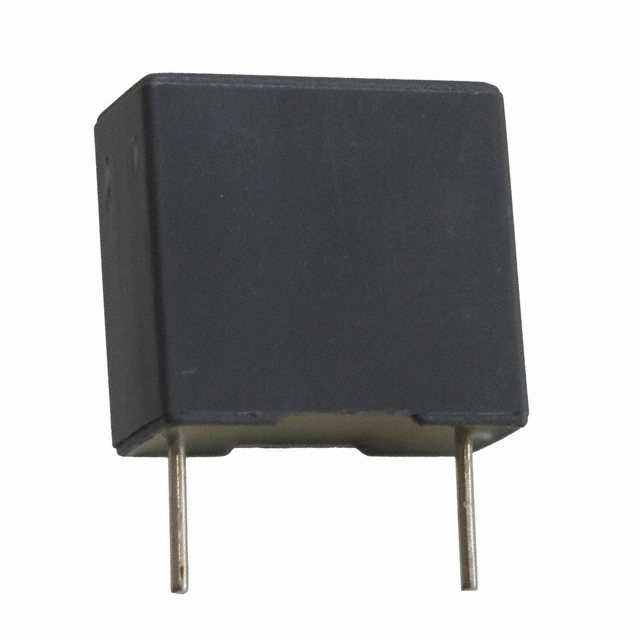

KEMET 薄膜电容 R46KF247000N0M

R46KF247000N0M概述

    电子元器件技术手册:KEMET R46系列X2类电容器



    产品简介



    KEMET R46系列是金属化聚丙烯薄膜X2类(符合IEC 60384-14)电容器,适用于全球范围内的电磁干扰抑制应用。其主要功能在于防止电路中的噪声干扰,特别是在必须具备X2安全等级的应用场景中。本系列电容器的特点是能够耐受高电压且具有自愈能力,在失效时不会导致使用者接触电击。


    技术参数



    - 认证批准: ENEC, UL, cUL, CQC
    - 分类: X2类(IEC 60384-14)
    - 额定电压: 275 VAC(50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容容差: ±10%, ±20%
    - 气候类别: 40/110/56,符合IEC 60068-1标准
    - 封装: 符合IEC 60286-2标准的带卷包装
    - RoHS合规性: 铅无端子
    - 工作温度范围: -40°C 至 +110°C
    - 工厂全检: 在2,200 VDC/1,500 VAC下进行100%全检


    产品特点和优势



    KEMET R46系列X2类电容器的主要特点和优势如下:
    - 自愈能力: 可以在内部电介质损坏后自我修复,增加使用寿命。
    - 高可靠性: 经过严格的全检测试,确保每个出厂电容器都满足性能要求。
    - 广泛适用性: 适用于多种应用场景,特别是在需要高可靠性的电磁干扰抑制环境中。
    - 环境友好: RoHS合规,铅无端子设计减少环境污染。


    应用案例和使用建议



    - 电磁干扰抑制: 在全球范围内广泛用于需要X2安全等级的应用场景,如家电、工业控制等领域。
    - 使用建议: 在安装过程中需注意焊接工艺,遵循制造商推荐的焊接曲线进行焊接,避免对电容器造成热应力损伤。对于较小尺寸的电容器(如10mm至15mm间距),建议采用选择性焊接或回流焊技术。


    兼容性和支持



    - 兼容性: 本系列电容器兼容大多数标准SMT生产设备及组装线。
    - 技术支持: KEMET提供详尽的技术文档及在线支持服务,客户可以通过官方渠道获取更多帮助。


    常见问题与解决方案



    - 问题一: 电容器失效,无法正常工作。
    - 解决方法: 检查焊接过程是否有热应力损伤,必要时更换符合标准的焊接材料。
    - 问题二: 电容器容量不稳定。
    - 解决方法: 重新检测电容器的电容值,确保其在允许的容差范围内;如果超出容差,可能需要替换电容器。


    总结和推荐



    KEMET R46系列X2类电容器以其卓越的自愈能力和广泛的适用性成为电磁干扰抑制应用中的优选产品。其高可靠性、严格的测试流程和环境友好特性使其在市场上具有较强的竞争力。强烈推荐给需要高性能电磁干扰抑制解决方案的工程师和设计师。

R46KF247000N0M参数

参数
电容值 47nF
容差 ±20%
介电材料 聚丙烯
引线间距 10mm
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 13mm*5mm*11.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

R46KF247000N0M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KF247000N0M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KF247000N0M R46KF247000N0M数据手册

R46KF247000N0M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1300+ $ 0.1405 ¥ 1.2324
2600+ $ 0.1369 ¥ 1.2003
3900+ $ 0.1344 ¥ 1.1789
5200+ $ 0.1273 ¥ 1.1162
库存: 10400
起订量: 1300 增量: 1300
交货地:
最小起订量为:1300
合计: ¥ 1602.12
直接购买
加入购物车
