首页  >  产品百科  >  PHE426MF7100JR06L2

PHE426MF7100JR06L2

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±5% 聚丙烯 630V 250V 通孔安装 31.5mm*14.5mm*24.5mm
供应商型号: N-PHE426MF7100JR06L2
供应商: 云汉优选
标准整包数: 1

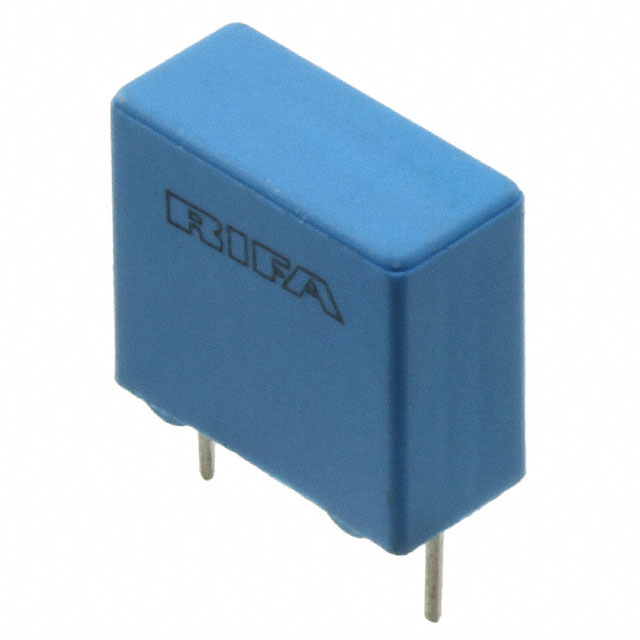

KEMET 薄膜电容 PHE426MF7100JR06L2

PHE426MF7100JR06L2概述

    PHE426脉冲薄膜电容器技术手册

    1. 产品简介


    PHE426是一款由Evox Rifa生产的单层金属化薄膜脉冲电容器,采用聚丙烯作为介电材料。这种电容器主要用于开关电源(SMPS)、电视(TV)、显示器(Monitor)以及其他高频率应用中,要求稳定操作的场合。其结构包括真空蒸发铝电极和焊接在端部金属层上的锡焊引线。其封装材料符合UL 94V-0标准,属于自熄灭材料。

    2. 技术参数


    - 额定电压 (UR):取决于型号,范围从63 VDC到1600 VDC。
    - 电容值范围:从0.001 μF到4.7 μF。
    - 耐压能力:符合IEC 60068-1, 55/105/56/B标准。
    - 工作温度范围:-55°C 至 +105°C。
    - 温度系数:大约为-200 ppm/°C(在1 kHz条件下)。
    - 自感量:约6 nH/cm(整个电容器绕组和引线的总长度)。
    - 最大电流:在不同电压等级下的具体值见相关图表。
    - 绝缘电阻:电容两端的最小绝缘电阻达到100,000 MΩ(对0.33 μF及以下的电容),其余见技术手册。
    - 脉冲陡度 (dU/dt):对于峰值电压小于额定电压的应用,可以按照特定公式计算。
    - RoHS合规性:该产品符合RoHS标准。

    3. 产品特点和优势


    - 稳定操作:PHE426电容器在各种高频率应用中表现出色,提供稳定的性能。
    - 自熄灭封装材料:具备自熄灭特性的封装材料保证了更高的安全性和可靠性。
    - 宽工作温度范围:适应-55°C至+105°C的工作温度范围,适合于极端环境下的应用。
    - 低损耗:低介电损耗特性使得电容器在高频应用中保持高效率。
    - 高绝缘电阻:确保了良好的电气隔离和防止短路风险。

    4. 应用案例和使用建议


    - 开关电源 (SMPS):适用于SMPS中滤波、储能和能量传输等关键功能,提高整体能效。
    - 电视和显示器:用于高压滤波电路,确保图像质量和稳定性。
    - 其他高频率应用:例如电气照明系统中的电子镇流器,确保高效、可靠的操作。
    使用建议:
    - 在选择具体型号时,需要根据实际需求(如工作电压、电容值等)进行精确匹配。
    - 确保电容器安装在合适的位置,避免过热影响其使用寿命。
    - 高频应用中需注意脉冲陡度,合理设计电路以避免损坏电容器。

    5. 兼容性和支持


    - 与其他设备的兼容性:PHE426电容器符合IEC 60384-16标准,确保其在多种电路和系统中的良好兼容性。
    - 制造商支持:请联系Evox Rifa获取详细的订购信息和技术支持,包括产品质保和服务保障。

    6. 常见问题与解决方案


    - 问题1:电容器的温度系数较高导致误差。
    - 解决方案:建议使用更高精度的温度补偿电路或选择具有更低温度系数的替代品。
    - 问题2:在高频应用中出现脉冲陡度不足的情况。
    - 解决方案:调整电路设计,确保脉冲上升时间符合电容器的规格要求。
    - 问题3:绝缘电阻下降。
    - 解决方案:检查安装环境是否潮湿或存在污染源,必要时更换电容器或重新密封。

    7. 总结和推荐


    PHE426电容器在多个方面表现出色,包括广泛的工作温度范围、低损耗、高绝缘电阻等,使其成为适用于各种高频率应用的理想选择。无论是用于开关电源还是电视/显示器系统,PHE426都提供了卓越的稳定性和可靠性。强烈推荐在上述应用场景中选用此款电容器。

PHE426MF7100JR06L2参数

参数
电容值 1μF
容差 ±5%
介电材料 聚丙烯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 250V
长*宽*高 31.5mm*14.5mm*24.5mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

PHE426MF7100JR06L2厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE426MF7100JR06L2数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE426MF7100JR06L2 PHE426MF7100JR06L2数据手册

PHE426MF7100JR06L2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
65+ $ 1.7702 ¥ 15.0467
200+ $ 1.6892 ¥ 14.3582
350+ $ 1.6422 ¥ 13.9587
库存: 419
起订量: 65 增量: 1
交货地:
最小起订量为:65
合计: ¥ 978.03
