首页  >  产品百科  >  R463W510050M1K

R463W510050M1K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10μF ±10% 聚丙烯 37.5mm 630V 310V 通孔安装 41.5mm*30mm*45.1mm
供应商型号: 2446265
供应商: 海外现货
标准整包数: 1

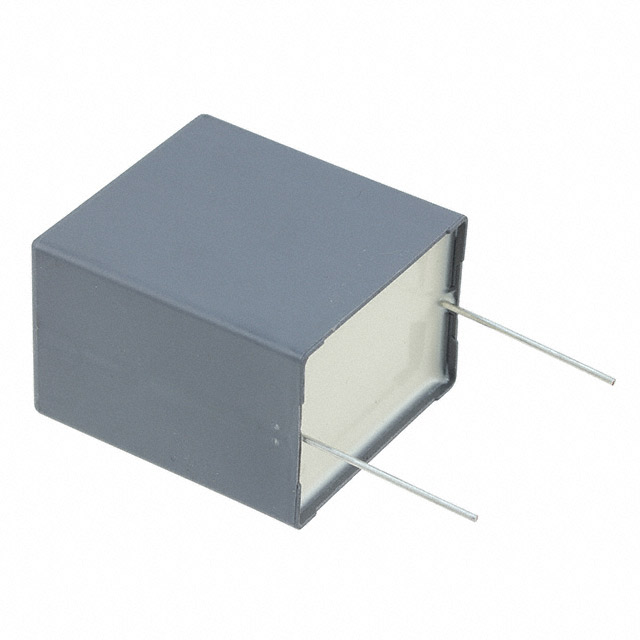

KEMET 薄膜电容 R463W510050M1K

R463W510050M1K概述


    产品简介


    KEMET R46 系列 X2 类电容器
    KEMET R46 系列是一款 X2 类(符合 IEC 60384-14)的金属化聚丙烯薄膜 EMI 抑制电容器,设计用于全球范围内的电磁干扰(EMI)抑制。这些电容器具有高安全性,适用于跨线应用,且在电容器失效时不会导致电击风险。因此,它们特别适合用于电源滤波、电路保护等领域。

    技术参数


    以下是 KEMET R46 系列电容器的技术参数摘要:
    - 额定电压: 310 VAC (50/60 Hz)
    - 容值范围: 0.01 – 10 µF
    - 引脚间距: 10.0 – 37.5 mm
    - 容差: ±20%, ±10%
    - 温度范围: −40°C 至 +110°C
    - 气候类别: 40/110/56 (符合 IEC 60068-1)
    - 认证: ENEC, UL, cUL, CQC
    - RoHS 合规: 是,无铅端子
    - 测试电压: 2,200 VDC / 1,500 VAC 全检
    - 绝缘电阻: ≥1 • 10^5 MΩ(C ≤ 0.33 µF)或 ≥30,000 MΩ•µF(C > 0.33 µF)
    - 耗散因子 (tanδ): ≤ 0.1%(典型值为 0.06%)

    产品特点和优势


    - 安全认证: R46 系列通过 ENEC, UL, cUL, 和 CQC 认证,确保了其在多种应用中的合规性和可靠性。
    - 自愈能力: 该电容器具有自愈特性,可以在某些故障情况下自动恢复,从而提高系统的稳定性和寿命。
    - 高耐温性: 能够在极端环境下(如 −40°C 至 +110°C)正常工作,适合严苛的应用场合。
    - 环保材料: 符合 RoHS 规范,无铅端子,对环境友好。

    应用案例和使用建议


    应用场景
    - 电源滤波: 在开关电源中使用 R46 系列电容器可以有效过滤高频噪声。
    - 电路保护: 针对电源线路中的干扰进行抑制,提高系统的整体可靠性。
    使用建议
    - 热应力管理: 由于聚丙烯的熔点较低(160-170°C),焊接过程中应采取适当的措施,如遵循 KEMET 推荐的焊接曲线,以避免热应力损坏。
    - 选择合适的引脚间距: 根据具体的设计需求选择合适的引脚间距(如 10.0 mm 到 37.5 mm),确保良好的机械稳定性。

    兼容性和支持


    - 兼容性: R46 系列电容器适用于大多数标准 PCB 设计,与常见的焊接工艺兼容。
    - 厂商支持: KEMET 提供详尽的技术文档和支持服务,确保用户能够正确使用和维护这些电容器。

    常见问题与解决方案


    - 问题1: 如何避免焊接过程中的热应力损伤?
    - 解决方法: 遵循 KEMET 推荐的焊接曲线,并使用低应力焊接工艺,如选择合适的预热温度和焊接温度。

    - 问题2: 如何验证电容器的自愈性能?
    - 解决方法: 定期检查电容器的性能指标,如耐压测试和绝缘电阻测试,确保其自愈功能的有效性。

    总结和推荐


    综上所述,KEMET R46 系列电容器凭借其卓越的安全性、广泛的适用温度范围、自愈能力和环保特性,在众多应用场景中表现优异。虽然焊接过程中需要小心处理热应力,但其综合性能使其成为电源滤波和电路保护的理想选择。因此,强烈推荐使用 KEMET R46 系列电容器。

R463W510050M1K参数

参数
电容值 10μF
容差 ±10%
介电材料 聚丙烯
引线间距 37.5mm
ESR-等效串联电阻 -
额定电压-AC 310V
额定电压-DC 630V
长*宽*高 41.5mm*30mm*45.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘

R463W510050M1K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R463W510050M1K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R463W510050M1K R463W510050M1K数据手册

R463W510050M1K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 32.4035
10+ ¥ 29.0335
60+ ¥ 28.515
120+ ¥ 27.9966
540+ ¥ 27.9966
1020+ ¥ 27.9966
2040+ ¥ 27.9966
库存: 11
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 32.4
