C4AQIEW6100A3BJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 100μF ±5% 聚丙烯 800V 1.9mΩ 通孔安装 57.5mm*45mm*65.3mm
供应商型号: 12A-C4AQIEW6100A3BJ
供应商: 期货订购
标准整包数: 18

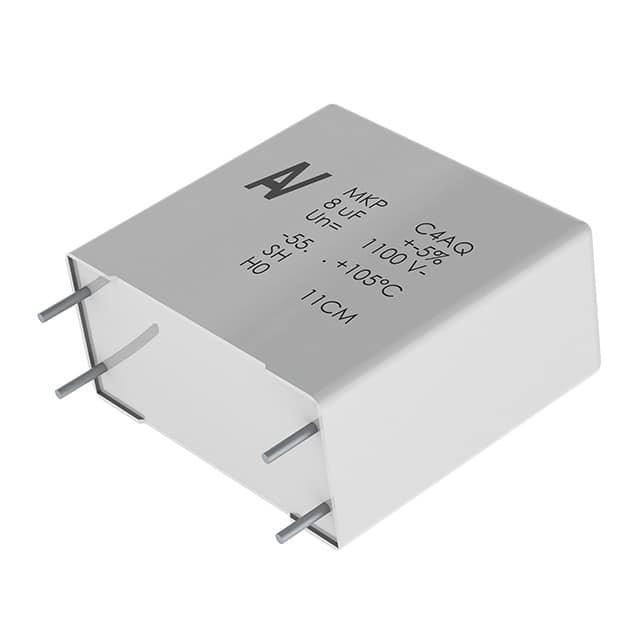

KEMET 薄膜电容 C4AQIEW6100A3BJ

C4AQIEW6100A3BJ概述

    C4AQ 电容器:高性能、高可靠性的汽车级聚丙烯薄膜电容器

    1. 产品简介


    C4AQ电容器是KEMET Electronics Corporation(基美电子)生产的一款聚丙烯金属化薄膜电容器,具有矩形塑料盒式设计,内部填充树脂,采用2或4根镀锡电线作为端子。该系列产品适用于汽车级应用,通过了AEC-Q200标准认证,确保其满足严格的汽车电子产品要求。

    2. 技术参数


    - 最大工作温度: 125°C(被动)
    - 额定电压范围: 500 VDC 至 1500 VDC
    - 容值范围: 1 µF 至 210 µF
    - 损耗因子: ≤ 0.0002 @ 10 kHz (25°C ±5°C)
    - 浪涌电压: 1.5倍额定电压(VNDC),最多10次/生命周期
    - 绝缘电阻: IR x C ≥ 30,000秒@100 VDC
    - 工作温度范围: -55°C 至 +105°C
    - 封装尺寸: 多种尺寸可选,详见尺寸表格
    - 安装方式: 可以任意方向安装

    3. 产品特点和优势


    - 自修复能力: 在故障发生时能够自我修复。
    - 低损耗: 高效能,低损耗。
    - 低寄生电感 (ESL): 减少电路中的寄生效应。
    - 低剖面设计: 可提供低剖面型号。
    - 高纹波电流承受能力: 适合高频率应用。
    - 高接触可靠性: 确保稳定可靠的连接。
    - 适配高频率应用: 可应用于高频电路中。
    - 环保材料: 符合RoHS标准,采用无毒材料制造。

    4. 应用案例和使用建议


    C4AQ电容器广泛应用于多种场合,如直流滤波、DC链路、电力电子、能量存储、可再生能源电网接口、电机驱动及汽车应用。建议在设计中考虑其额定电压、温度范围和最大纹波电流等因素,以确保最佳性能和寿命。
    例如,在电机驱动系统中,由于电机驱动系统的高纹波电流,需要选择高纹波电流承受能力的C4AQ电容器,以确保其长期稳定运行。同时,建议将电容器安装在热扩散良好的位置,避免热点导致电容器过热。

    5. 兼容性和支持


    C4AQ电容器与其他KEMET Electronics Corporation的电源模块和组件高度兼容,能够轻松集成到现有系统中。公司提供详尽的技术支持文档和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    - 问题: 电容器过热导致损坏
    - 解决方案: 检查安装位置,确保其散热良好;降低工作环境温度。
    - 问题: 安装后电容值发生变化
    - 解决方案: 确认安装位置正确,避免机械应力影响;检查温度变化情况。
    - 问题: 工作电压超出规定范围
    - 解决方案: 检查电路电压设定,确保不超过电容器的最大额定电压。

    7. 总结和推荐


    C4AQ电容器以其卓越的性能、高可靠性、环保材料和广泛的适用范围,在汽车和电力电子领域具有显著的优势。其具备的高纹波电流承受能力和低寄生电感特性,使其成为高频率应用的理想选择。强烈推荐在需要高性能、高可靠性的应用中使用C4AQ电容器。

C4AQIEW6100A3BJ参数

参数
电容值 100μF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 1.9mΩ
额定电压-AC -
额定电压-DC 800V
长*宽*高 57.5mm*45mm*65.3mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,散装

C4AQIEW6100A3BJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C4AQIEW6100A3BJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET C4AQIEW6100A3BJ C4AQIEW6100A3BJ数据手册

C4AQIEW6100A3BJ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
18+ $ 8.8518 ¥ 73.8239
180+ $ 8.5862 ¥ 71.6092
库存: 180
起订量: 18 增量: 18
交货地:
最小起订量为:18
合计: ¥ 1328.83
