首页  >  产品百科  >  T530Y108M2R5ATE005

T530Y108M2R5ATE005

产品分类: 钽电容
厂牌: KEMET
产品描述: 1mF 2000h@ 105°C ±20% 2.5V 5mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*4mm
供应商型号: SSE-T530Y108M2R5ATE005
供应商: 海外现货
标准整包数: 500

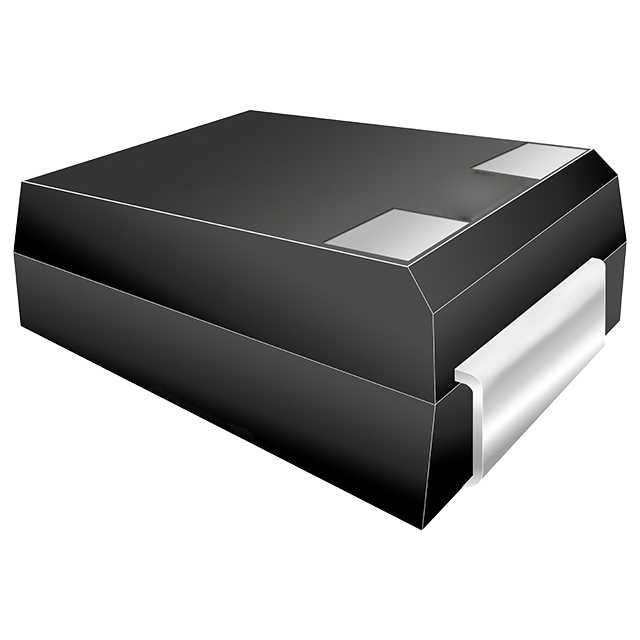

KEMET 钽电容 T530Y108M2R5ATE005

T530Y108M2R5ATE005概述


    产品简介


    本产品是一款基于聚合物钽材质的表面贴装(SMD)电容器,型号为T530Y108M2R5ATE005。它采用了多阳极设计,具备低等效串联电阻(ESR)的特点,适用于需要高性能电容的现代电路设计。此款电容器主要应用于消费电子、工业控制、通信设备及汽车电子等领域,特别是在要求高频低阻抗的场合表现出色。

    技术参数


    - 封装尺寸: 7343 (L: 7.3mm ± 0.3mm, W: 4.3mm ± 0.3mm, H: 3.8mm ± 0.2mm)
    - 额定电压: 2.5VDC(工作温度范围:105°C),1.68VDC(工作温度范围:125°C)
    - 工作温度范围: -55°C 至 +125°C
    - 容值: 1000μF
    - 容值公差: ±20%
    - ESR(等效串联电阻): 5mΩ(在100kHz、25°C条件下)
    - 漏电流: 250μA(5分钟,25°C)
    - 使用寿命: 在125°C条件下达到2000小时
    - 湿度耐受性: 在60°C、90%RH环境下承受1000小时无负载测试
    - 包装规格: 卷带包装(T&R),每卷500个
    - 重量: 约378.06mg
    - 存储寿命: 52周
    - MSL等级: 3级

    产品特点和优势


    - 低ESR特性: 减少能量损耗,提升效率。
    - 高可靠性: 符合RoHS标准,环保且耐用。
    - 优异的热稳定性: 能够适应广泛的温度变化,适合严苛环境使用。
    - 多阳极设计: 提高了电容量的一致性和长期稳定性。
    - 小体积大容量: 封装紧凑,便于PCB布局设计。
    - 广泛应用: 适用于高频滤波、信号耦合、电源去耦等多种场景。

    应用案例和使用建议


    应用案例:
    1. 消费电子: 手机、平板电脑等便携设备的电源模块中作为主供电源滤波器。
    2. 工业控制: PLC控制器中的信号处理单元,确保稳定的电源供应。
    3. 通信设备: 基站设备中的射频电路,用于射频信号滤波。
    4. 汽车电子: 汽车音响系统中,起到滤波作用以减少噪声干扰。
    使用建议:
    - 在设计时应根据实际需求选择合适的电容值和工作电压,避免过载运行。
    - 对于高温环境,需特别关注散热设计,防止因温升过高影响使用寿命。
    - 安装时务必注意方向性(若有极性元件),否则可能导致短路甚至损坏。

    兼容性和支持


    - 兼容性: 支持主流SMT生产线操作,可与其他标准SMD组件协同工作。
    - 技术支持: 厂商提供详尽的技术文档、应用指南以及在线客服支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 产品安装后通电失效 | 检查焊接质量,确认方向正确,重新焊接。 |
    | 工作温度超出额定范围 | 增加外部散热措施或更换更高耐温等级的产品。 |
    | 长时间使用后性能下降 | 根据生命周期数据合理规划产品更换周期。 |

    总结和推荐


    综上所述,T530Y108M2R5ATE005是一款集高效能、高可靠性和低成本于一体的聚合物钽电容器,尤其适合需要高性能低阻抗的应用场景。其卓越的性能和广泛的适用性使其成为众多电子设计的理想选择。如果您正在寻找一款能够在严苛条件下稳定工作的电容器,那么这款产品将是您的不二之选。因此,我强烈推荐使用这款产品。

T530Y108M2R5ATE005参数

参数
电容值 1mF
ESR-等效串联电阻 5mΩ@ 100kHz
容差 ±20%
额定电压 2.5V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*4mm
通用封装 2917
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

T530Y108M2R5ATE005厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T530Y108M2R5ATE005数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T530Y108M2R5ATE005 T530Y108M2R5ATE005数据手册

T530Y108M2R5ATE005封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 4.2668 ¥ 36.0543
1000+ $ 3.962 ¥ 33.4791
2000+ $ 3.6979 ¥ 31.2474
4000+ $ 3.4669 ¥ 29.2951
8000+ $ 3.2629 ¥ 27.5713
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 18027.15
