T520V157M010ATE025

产品分类: 钽电容
厂牌: KEMET
产品描述: 150μF 2000h@ 105°C ±20% 10V 25mΩ@ 100kHz 2917 贴片安装 7.3mm*4.3mm*1.9mm
供应商型号: 4531107
供应商: 海外现货
标准整包数: 1

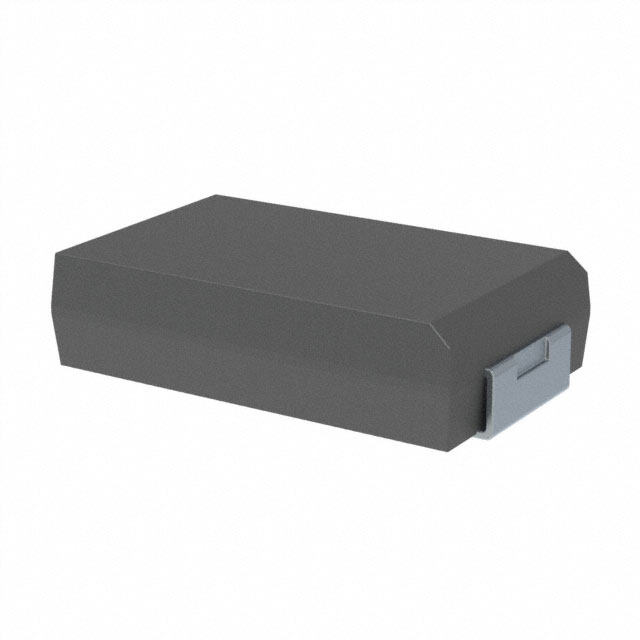

KEMET 钽电容 T520V157M010ATE025

T520V157M010ATE025概述


    产品简介


    基本介绍
    本产品为T520系列的固态聚合物钽电容,属于SMD(表面贴装)类型。该电容器的主要功能是在电路中提供稳定的电容值,同时具备低等效串联电阻(ESR)的特点。其主要应用领域包括电源管理、计算机系统、通信设备以及消费电子等领域。

    技术参数


    - 封装尺寸:7343
    - 长度 L: 7.3mm ± 0.3mm
    - 宽度 W: 4.3mm ± 0.3mm
    - 高度 H: 1.8mm ± 0.1mm
    - 引脚间距 F: 2.4mm ± 0.1mm
    - 重量:274.3mg
    - 包装规格:T&R(带卷盘),每卷178mm,数量1000个
    - 电气特性
    - 电容值:150μF
    - 容差:±20%
    - 额定电压:10 VDC
    - 工作温度范围:-55°C ~ +105°C
    - 额定温度:105°C
    - 寿命:2000小时(105°C)
    - 等效串联电阻(ESR):25mΩ(100kHz,25°C)
    - 涌流电流能力:2700mA(100kHz,45°C),1890mA(85°C),675mA(105°C)
    - 泄漏电流:150μA(5分钟,25°C)

    产品特点和优势


    独特功能
    - 低ESR:出色的等效串联电阻特性使得该电容器能够在高频下提供更稳定的工作性能。
    - 非可燃材料:采用聚合物封装材料,安全可靠。
    - 符合RoHS标准:环保无铅,满足全球环保要求。
    市场竞争力
    - 广泛适用性:适合多种应用场合,如电源管理、计算机系统等。
    - 高可靠性:长时间工作稳定性好,寿命长。
    - 便捷安装:SMD设计便于自动化生产和组装。

    应用案例和使用建议


    应用案例
    该电容器适用于电源管理模块中滤波和耦合,例如服务器电源、台式电脑电源等。此外,在一些高频率的通信设备中也广泛应用,例如路由器、交换机等。
    使用建议
    - 电路设计:确保电路设计时充分考虑电容器的工作环境温度和电压变化,避免过热导致的失效。
    - 安装位置:尽量选择散热良好的位置进行安装,以延长电容器使用寿命。
    - 测试验证:在正式投入使用前进行充分的测试,确保其符合设计要求。

    兼容性和支持


    - 兼容性:与标准SMD设备兼容,易于集成到现有的电路板设计中。
    - 技术支持:制造商提供详细的技术文档和客户支持服务,用户可通过官方渠道获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容容量不稳 | 检查电路设计和工作环境,确认是否达到额定工作条件 |
    | ESR偏高 | 更换新的电容器或重新设计电路,以减少外部因素影响 |
    | 温度过高 | 检查散热设计,增加散热措施 |

    总结和推荐


    综合评估
    T520系列固态聚合物钽电容器以其卓越的性能和高可靠性,在电源管理和通信设备等应用领域具有显著优势。其低ESR特性使其在高频工作环境下表现出色,且完全符合RoHS标准,是值得信赖的产品选择。
    推荐结论
    对于需要高性能、高可靠性的电子设备设计,我们强烈推荐使用这款T520系列固态聚合物钽电容器。其广泛的适用性、高稳定性及良好的技术支持使其成为各类应用的理想选择。

T520V157M010ATE025参数

参数
电容值 150μF
ESR-等效串联电阻 25mΩ@ 100kHz
容差 ±20%
额定电压 10V
工作寿命 2000h@ 105°C
长*宽*高 7.3mm*4.3mm*1.9mm
通用封装 2917
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

T520V157M010ATE025厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T520V157M010ATE025数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T520V157M010ATE025 T520V157M010ATE025数据手册

T520V157M010ATE025封装设计

查看详情并下载
Symbol
Footprint
3D Model
