PHE450SB4220JR06

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2nF ±5% 聚丙烯 2KV 700V 通孔安装 18mm*5.5mm*10.5mm
供应商型号: N-PHE450SB4220JR06
供应商: 云汉优选
标准整包数: 1

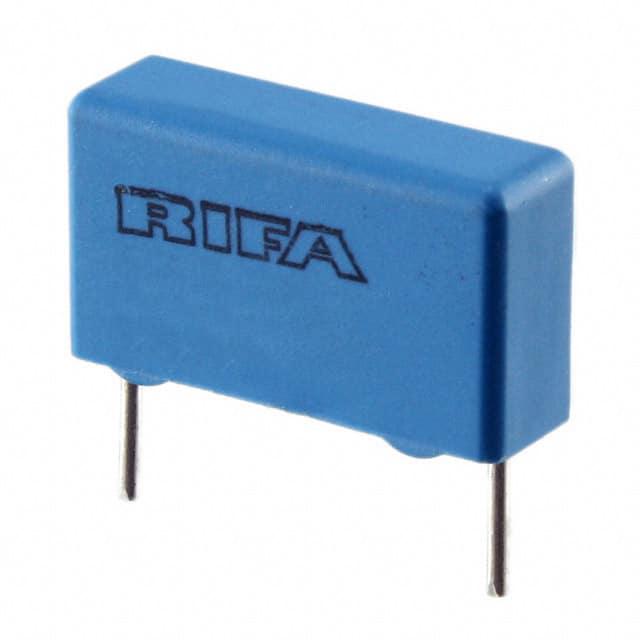

KEMET 薄膜电容 PHE450SB4220JR06

PHE450SB4220JR06概述

    电子元器件技术手册:KEMET PHE450SB4220JR06

    1. 产品简介


    KEMET PHE450SB4220JR06 是一款双层金属化聚丙烯薄膜电容器,属于通用型电容器系列。它的主要功能是提供高精度和稳定性,适用于各种通用电气和电子设备。这些电容器广泛应用于电源滤波、旁路、耦合、信号处理等领域。

    2. 技术参数


    - 封装类型:Bulk, Bag
    - 包装数量:1000
    - 制造商:KEMET
    - 系列:PHE450/F450
    - 介电材料:双层金属化聚丙烯
    - 引脚类型:径向引脚
    - 特点:脉冲
    - RoHS合规性:是
    - 最大额定电压:2000 VDC (85°C),1480 VDC (105°C)
    - 电容值:2200 pF
    - 电容公差:±5%
    - 交流电压:700 VAC
    - 温度范围:-55°C 至 +105°C
    - 额定温度:85°C
    - 耗散因子:1 kHz 下 0.03%,10 kHz 下 0.04%,100 kHz 下 0.15%
    - 绝缘电阻:13636.364 GOhms
    - 最大dV/dt:2500 V/us
    - 电感量:6 nH

    3. 产品特点和优势


    - 高精度:2200 pF 的电容值,公差为 ±5%,确保了极高的精确度和稳定性。
    - 宽温度范围:能够在 -55°C 到 +105°C 的极端环境中稳定工作。
    - 高可靠性:双层金属化聚丙烯材质提供了卓越的耐久性和长期稳定性。
    - 脉冲性能:适用于高脉冲电流的应用场景,具有出色的动态响应能力。

    4. 应用案例和使用建议


    - 应用案例:这款电容器常用于电源滤波、信号耦合和旁路应用。例如,在开关电源设计中,它可以有效地平滑输出电压,提高系统效率。
    - 使用建议:建议在设计时考虑其电容值和公差要求,以确保最佳性能。此外,需要注意工作温度范围,避免超过额定温度,以延长使用寿命。

    5. 兼容性和支持


    - 兼容性:与大多数标准电路板和连接器兼容。具体细节请参阅产品手册中的相关部分。
    - 支持:KEMET 提供了详细的安装指南和技术支持,以帮助用户正确使用该产品。

    6. 常见问题与解决方案


    - 问题1:电容器工作时温度过高。
    - 解决方案:检查电路布局和散热措施,确保在规定的温度范围内工作。
    - 问题2:电容器失效。
    - 解决方案:检查是否有外部因素导致过载或短路,必要时更换电容器。
    - 问题3:测量的电容值与标称值不符。
    - 解决方案:重新校准测试设备或更换新的电容器进行测试。

    7. 总结和推荐


    KEMET PHE450SB4220JR06 双层金属化聚丙烯薄膜电容器凭借其高精度、宽温度范围和可靠的性能,成为众多应用的理想选择。它不仅能够满足一般电子设备的需求,还能在苛刻的工业环境中表现出色。我们强烈推荐此款电容器用于需要高稳定性和高可靠性的应用场合。

PHE450SB4220JR06参数

参数
电容值 2.2nF
容差 ±5%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 700V
额定电压-DC 2KV
长*宽*高 18mm*5.5mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PHE450SB4220JR06厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE450SB4220JR06数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE450SB4220JR06 PHE450SB4220JR06数据手册

PHE450SB4220JR06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 0.3095 ¥ 2.6309
950+ $ 0.2946 ¥ 2.5039
1900+ $ 0.2856 ¥ 2.4276
3700+ $ 0.2805 ¥ 2.3843
4000+ $ 0.2744 ¥ 2.3322
库存: 13064
起订量: 400 增量: 1
交货地:
最小起订量为:400
合计: ¥ 1052.36
