C315C101K2G5TA7301

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 100pF ±10% C0G(NP0) 200V 通孔安装 3.81mm*2.54mm*4.66mm
供应商型号: 399-14027-2-ND
供应商: Digi-Key
标准整包数: 1

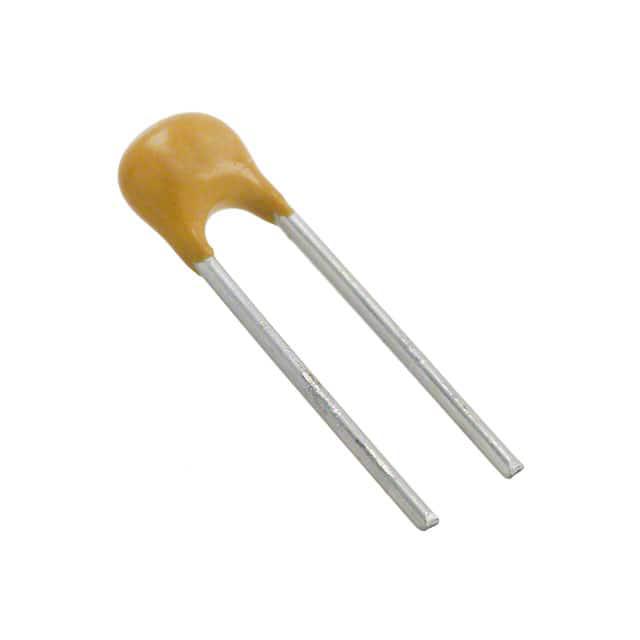

KEMET 陶瓷电容 C315C101K2G5TA7301

C315C101K2G5TA7301概述

    # KEMET Goldmax C0G Ceramic Capacitors:高可靠性工业级电容解决方案

    产品简介


    KEMET Goldmax系列是面向工业应用设计的高性能径向引脚多层陶瓷电容器,采用C0G电介质(也称为Class I电介质),具有极高的温度稳定性和卓越的电气特性。该系列专为需要低损耗、高稳定性以及强抗环境变化能力的应用而开发,例如共振电路、高频脉冲电路以及能源存储等。
    主要功能与应用领域
    - 温度补偿:C0G电介质表现出极小的温度系数,温度变化对电容值的影响可以忽略不计。
    - 高频率性能:出色的ESR和ESL性能,适合高频应用。
    - 宽泛的工作温度范围:支持从-55°C到+125°C的环境条件。
    - 商业级应用:广泛应用于工业、通信、汽车等领域。
    典型应用领域包括:
    - 精密时钟控制电路
    - 高速信号过滤与阻抗匹配
    - 暂态电压抑制
    - 汽车传感器与模块
    - 能量储存系统

    技术参数


    以下是KEMET Goldmax C0G电容器的主要技术规格:
    | 参数 | 值 |

    | 额定电压 | 25VDC, 50VDC, 100VDC, 200VDC, 250VDC |
    | 电容范围 | 1pF至0.47µF |
    | 容差 | ±0.5pF, ±1%, ±2%, ±5%, ±10% |
    | 温度漂移系数 | ±30 ppm/°C |
    | 最高工作温度 | +125°C |
    | 最低工作温度 | -55°C |
    | 绝缘电阻 | ≥1,000 MΩ-µF 或 ≥100 GΩ |
    | 耐压测试 | 250%额定电压(持续5秒) |
    | 封装方式 | 直接引线封装,附带全涂覆保护涂层 |

    产品特点和优势


    KEMET Goldmax C0G陶瓷电容器具备以下显著特点:
    - 温度稳定:电容值几乎不受温度影响,满足苛刻的工业要求。
    - 极高可靠性:采用金属性涂层保护,耐久性强。
    - 环保合规:完全符合RoHS、REACH标准,支持无铅工艺。
    - 低ESR/ESL特性:适用于高频电路设计,确保最小化能量损失。
    - 长期稳定性:在规定工作条件下不会出现容量退化现象。

    应用案例和使用建议


    典型应用案例
    1. 车载ECU电源滤波:在汽车发动机控制单元(ECU)的直流滤波电路中,利用C0G电容的小温度依赖性和高耐压特性,提供可靠稳定的电源管理。
    2. 通信基站信号滤波:应用于基站的射频前端,通过低ESR和快速响应特性改善信号传输质量。
    3. 电源旁路电容:在高频开关电源中作为旁路电容,确保电源纹波最小化。
    使用建议
    - 在焊接过程中,推荐使用自动水平焊接技术以避免因过热引起的电容器损坏。
    - 对于极端环境下的应用(如高温、高湿),需额外考虑额外的防护措施,例如添加防潮材料或增加绝缘距离。
    - 对电容器的引脚进行加固处理以提高机械强度,尤其在频繁振动环境中。

    兼容性和支持


    KEMET Goldmax系列产品与其他主流电子元件高度兼容,适用于广泛的电路板设计。同时,KEMET提供全面的技术支持服务,包括定制化订单、样品申请和技术文档下载,便于客户集成到最终产品中。

    常见问题与解决方案


    1. Q: 温度升高后,电容值会显著变化吗?
    A: 不会。C0G电介质具有极低的温度系数,保证电容值在-55°C到+125°C范围内保持稳定。

    2. Q: 是否支持无铅焊接?
    A: 是的,产品符合RoHS规范,可采用无铅焊料进行焊接。
    3. Q: 如何确认产品是否达到UL标准?
    A: 产品符合UL 94V-0阻燃等级要求,可通过UL认证机构验证。

    总结和推荐


    KEMET Goldmax C0G系列电容器凭借其高精度、高稳定性和优异的环境适应能力,成为众多高要求工业和消费电子应用的理想选择。其卓越的性能和环保特性使其在市场上具备强大的竞争力。我们强烈推荐该产品用于需要精确电容控制和稳定性的关键应用中。如果您正在寻找一款性能稳定且易于集成的陶瓷电容器,KEMET Goldmax无疑是最佳选择之一。

C315C101K2G5TA7301参数

参数
电容值 100pF
容差 ±10%
温度系数 C0G(NP0)
额定电压 200V
长*宽*高 3.81mm*2.54mm*4.66mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

C315C101K2G5TA7301厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C315C101K2G5TA7301数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C315C101K2G5TA7301 C315C101K2G5TA7301数据手册

C315C101K2G5TA7301封装设计

查看详情并下载
Symbol
Footprint
3D Model
