PHE450PA4220JR05

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2nF ±5% 聚丙烯 1KV 600V 通孔安装 13mm*4mm*9mm
供应商型号: N-PHE450PA4220JR05
供应商: 云汉优选
标准整包数: 1

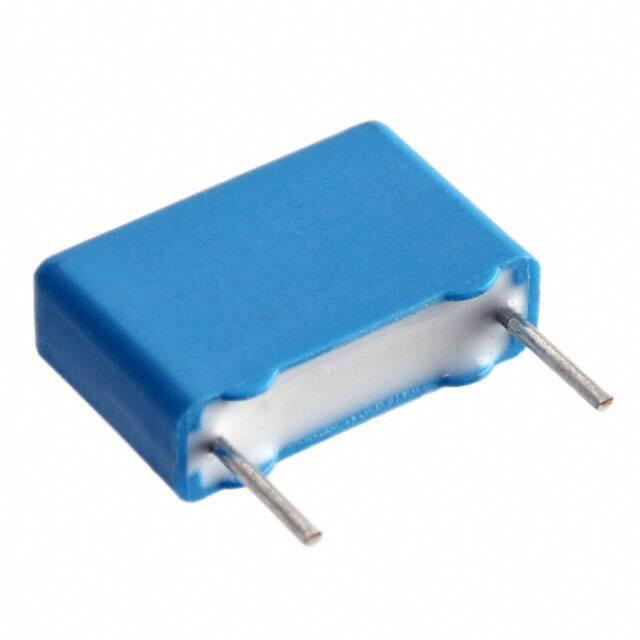

KEMET 薄膜电容 PHE450PA4220JR05

PHE450PA4220JR05概述


    产品简介


    PHE450系列是KEMET公司推出的一款双金属化聚丙烯薄膜电容器。它采用聚丙烯作为介电材料,以双金属化的聚酯薄膜作为电极。电容器的封装材料符合UL 94 V–0标准,具有自熄灭树脂封装盒,确保了在各种恶劣环境下的稳定性。这种电容器广泛应用于高频率、高电流应力的应用场合,例如电视中的偏转电路以及开关模式电源(SMPS)和电子镇流器中的保护电路。

    技术参数


    - 额定电压:250 – 3,000 VDC,180 – 1,000 VAC
    - 电容范围:0.00033 – 10 µF
    - 引脚间距:7.5 – 37.5 mm
    - 电容容差:±5%,其他容差可根据需求定制
    - 气候类别:55/105/56,符合IEC 60068–1标准
    - 包装:符合IEC 60286–2标准的卷带包装
    - 环保合规:RoHS认证,无铅端子
    - 温度范围:-55°C 至 +105°C

    产品特点和优势


    1. 高可靠性:额定电压范围宽广,适用于多种应用场景。
    2. 高精度电容值:电容值精度可达±5%,可满足不同精度要求。
    3. 优越的环境适应性:符合严格的环境测试标准,包括振动、温度冲击、湿度测试等。
    4. 耐高温和高压:可在极端环境下稳定工作,满足苛刻的应用需求。
    5. 安全可靠:采用阻燃材料封装,确保使用过程中的安全性。

    应用案例和使用建议


    典型应用:
    - 高频高电流应力的应用场合,如电视中的偏转电路。
    - 用于开关模式电源(SMPS)和电子镇流器中的保护电路。
    使用建议:
    - 在选择具体型号时,需根据应用需求匹配合适的额定电压和电容值。
    - 使用时注意保证良好的散热条件,以延长使用寿命。

    兼容性和支持


    - 该产品可与其他同类电子元件和设备兼容,无需担心互操作性问题。
    - KEMET公司提供完善的售后和技术支持服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在长时间使用后出现电容值变化 | 确认安装环境符合要求,检查连接方式是否有误。 |
    | 电容器无法正常充电 | 检查电源电压是否在规定范围内,确保负载没有短路。 |
    | 电容器出现过热现象 | 检查电路设计是否合理,确认散热措施是否到位。 |

    总结和推荐


    PHE450系列电容器凭借其广泛的额定电压范围、高精度的电容值以及优良的环境适应性,成为高频率高电流应用的理想选择。它的优越性能使其在多个领域中展现出色的表现,特别是在电视偏转电路和开关电源保护电路中的应用尤为突出。鉴于其在性能和可靠性方面的卓越表现,我们强烈推荐使用KEMET PHE450系列电容器。

PHE450PA4220JR05参数

参数
电容值 2.2nF
容差 ±5%
介电材料 聚丙烯
额定电压-AC 600V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

PHE450PA4220JR05厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PHE450PA4220JR05数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PHE450PA4220JR05 PHE450PA4220JR05数据手册

PHE450PA4220JR05封装设计

查看详情并下载
Symbol
Footprint
3D Model
