ESK106M016AC3AA

产品分类: 铝电解电容
厂牌: KEMET
产品描述: 10μF 16V ±20% 2000h@ 85°C 40mA@ 120Hz,60mA@ 10kHz 插件 通孔安装 5mm*11mm*12.5mm
供应商型号: 2068959
供应商: element14
标准整包数: 10

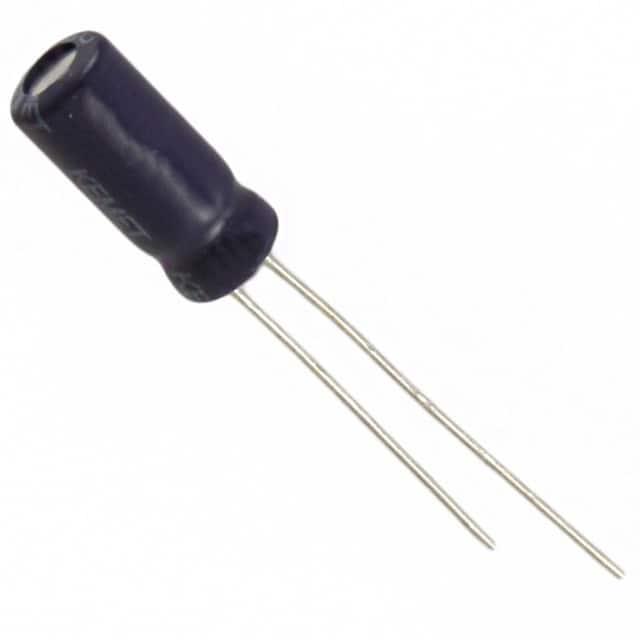

KEMET 铝电解电容 ESK106M016AC3AA

ESK106M016AC3AA概述

    KEMET ESK Radial Aluminum Electrolytic Capacitors

    1. 产品简介


    KEMET Electronics Corporation推出的ESK系列径向铝电解电容器,专为高密度印刷电路板设计,以提供微型化解决方案。这些电容器适用于消费电子产品中的耦合、去耦、旁路及滤波等通用场合。

    2. 技术参数


    ESK系列径向铝电解电容器具有以下主要技术参数:
    - 工作温度:-40°C至+85°C
    - 额定电压范围:6.3 VDC至500 VDC
    - 容值范围:0.47 µF至22,000 µF
    - 额定使用寿命:2,000小时
    - 漏电流:I ≤ 0.01 CV 或 3 µA(取较大值)
    - 阻抗(Z)特性:在120 Hz条件下,阻抗随温度变化较小,表现出良好的稳定性和可靠性
    - 封装尺寸:直径范围4 mm至22 mm,长度范围11 mm至40 mm
    - 认证合规:符合RoHS指令要求,无铅材料,环保生产

    3. 产品特点和优势


    - 高温适应性:能够在高达85°C的工作温度下稳定运行,适用于各种严苛环境
    - 长寿命:经测试验证,在85°C温度下可连续运行2,000小时,具备出色的长期稳定性
    - 安全设计:底部配有安全泄压阀,确保在极端情况下设备的安全性
    - 小型化设计:最小直径仅4 mm,适合高密度电路板的应用场景

    4. 应用案例和使用建议


    ESK系列铝电解电容器广泛应用于消费电子产品中,例如电视、音响、游戏机、便携式充电设备等。在具体使用时,需要考虑其工作温度、电压及容值范围。由于电容器的温度会影响其阻抗特性,建议在设计电路时预留一定的容差空间,以确保系统在极端环境下的可靠运行。
    使用建议:
    - 确保安装位置远离高温热源,避免长时间暴露于高温环境中
    - 在选择电容器时,根据实际工作条件选取合适的工作电压和容值,确保系统正常运行
    - 建议定期进行电路检查,特别是对于长时间未使用的产品,重新激活时需注意其重新形成的必要性

    5. 兼容性和支持


    ESK系列电容器在大多数消费电子应用中表现出极好的兼容性。同时,KEMET公司提供详细的技术文档和支持服务,帮助客户解决在使用过程中遇到的各种问题。

    6. 常见问题与解决方案


    - 问题一:长时间不使用后,电容器出现泄漏电流增加
    解决方案:采用KEMET推荐的重新形成(Re-Aging)程序,即在常温下施加额定电压一段时间,直到漏电流降至指定限值以下。
    - 问题二:在高温环境下使用时,电容器性能下降
    解决方案:确保电路板周围空气流通良好,避免热堆积;使用散热装置辅助降温。

    7. 总结和推荐


    综上所述,KEMET ESK系列径向铝电解电容器以其优良的高温适应性、长寿命及可靠的环境兼容性,成为消费电子应用中的理想选择。建议在高密度电路板和要求微型化、高性能的场合中优先选用。
    如果您需要更深入的信息或者有特殊需求,请联系KEMET官方获取技术支持和更多详情。

ESK106M016AC3AA参数

参数
电容值 10μF
额定电压 16V
容差 ±20%
ESR-等效串联电阻 -
纹波电流 40mA@ 120Hz,60mA@ 10kHz
工作寿命 2000h@ 85°C
长*宽*高 5mm*11mm*12.5mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESK106M016AC3AA厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

ESK106M016AC3AA数据手册

厂牌 PDF简要描述 下载
KEMET 铝电解电容 KEMET ESK106M016AC3AA ESK106M016AC3AA数据手册

ESK106M016AC3AA封装设计

查看详情并下载
Symbol
Footprint
3D Model
