R413F14700000M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 4.7nF ±20% 聚丙烯 10mm 1KV 300V 通孔安装 13mm*5mm*11.1mm
供应商型号: 80-R413F14700000M
供应商: Mouser
标准整包数: 1

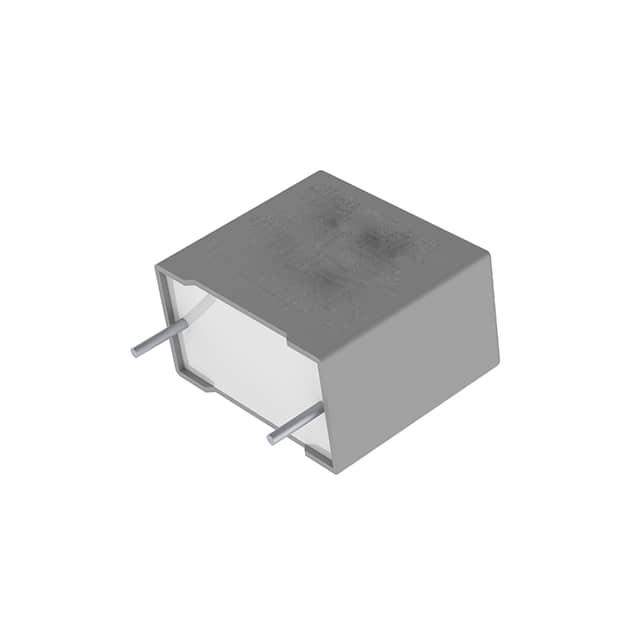

KEMET 薄膜电容 R413F14700000M

R413F14700000M概述


    产品简介


    本电子元器件是属于Y2/X1类(符合IEC 60384-14标准)MKP系列的金属化聚丙烯薄膜电容器,具有自我修复特性。这种电容器主要用于干扰抑制和“跨线路”应用。其设计适用于那些电容器故障可能导致触电危险的情况。产品代码为R41。

    技术参数


    - 介电材料: 聚丙烯薄膜
    - 电极: 真空蒸发沉积的金属层
    - 绕组方式: 非感应式
    - 引脚: 镀锡线
    - 保护: 塑料外壳,填充热固性树脂;外壳材料具有溶剂抗性和阻燃性(符合UL94 V0标准)
    - 标记: 制造商标志、系列、电容值、容差、额定电压、电容器类别、介电代码、气候类别、被动可燃性类别、生产日期码、认证标志、生产厂
    - 气候类别: 40/110/56 IEC 60068-1
    - 工作温度范围: -40°C 至 +110°C
    - 相关文件: IEC 60384-14, EN 60384-14
    电气特性
    - 额定电压 (VR): 300Vac / 1000Vdc; 50/60Hz
    - 电容范围: 1000pF 至 1.0μF
    - 容差: ±10% (K); ±20% (M)
    - 损耗因数 (DF): 在 +25°C ±5°C 下,1kHz 时 ≤20 (15) (典型值)
    - 绝缘电阻:
    - 测试条件:温度为 +25°C±5°C,充电时间为 1 分钟,充电电压为 100Vdc
    - 性能:≥1 x 10^5 MΩ (对于 C ≤ 0.33μF),≥30000 s (对于 C > 0.33μF) (典型值)
    - 端子间测试电压: 在 +25°C±5°C 下,交流 2500Vac 和直流 5000Vdc 各持续 1 秒
    - 尺寸: 标准尺寸和公差见附图和表格

    产品特点和优势


    这款电容器具备自我修复特性,能够在损坏后自动修复,从而延长使用寿命并提高可靠性。它适用于各种高要求的应用场景,如干扰抑制和“跨线路”应用,特别是在存在安全风险的情况下。此外,其高性能参数和宽工作温度范围使其成为市场上极具竞争力的产品。

    应用案例和使用建议


    - 典型应用场景: 干扰抑制、跨线路应用,适用于安全敏感的场合
    - 使用建议: 在高湿度环境中使用时,需注意保持良好的绝缘和散热;在高温环境下使用时,要确保符合其最大工作温度限制

    兼容性和支持


    - 兼容性: 该电容器与其他标准接口兼容,易于集成到现有系统中
    - 支持: 提供相关文档和技术支持,制造商提供认证和质量保证

    常见问题与解决方案


    1. 问题: 电容器过热导致损坏
    - 解决方案: 使用适当的散热措施,避免长时间过载运行
    2. 问题: 容量下降
    - 解决方案: 定期检测电容值,更换不符合要求的电容器
    3. 问题: 绝缘电阻降低
    - 解决方案: 清理电容器表面污垢,检查连接点是否有腐蚀

    总结和推荐


    综上所述,这款R41系列的金属化聚丙烯薄膜电容器在干扰抑制和安全敏感的应用场景中表现出色。其自我修复特性、宽工作温度范围和高可靠性使其成为一种非常有价值的电子元器件。因此,我们强烈推荐使用该产品,尤其是在需要高可靠性的场合。

R413F14700000M参数

参数
电容值 4.7nF
容差 ±20%
介电材料 聚丙烯
引线间距 10mm
ESR-等效串联电阻 -
额定电压-AC 300V
额定电压-DC 1KV
长*宽*高 13mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R413F14700000M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R413F14700000M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R413F14700000M R413F14700000M数据手册

R413F14700000M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.713 ¥ 6.0249
10+ $ 0.4106 ¥ 3.4691
100+ $ 0.3663 ¥ 3.0952
500+ $ 0.283 ¥ 2.391
1000+ $ 0.2473 ¥ 2.0899
2000+ $ 0.2225 ¥ 1.88
10000+ $ 0.2142 ¥ 1.81
库存: 430
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.02
